一款为电动玩具而设计的单通道直流马达驱动器-SS6216

电动玩具的工作原理主要基于电动机将电能转化为机械能，通过齿轮等传动装置驱动玩具部件运动。当电池通电后，电流通过电动机线圈产生旋转力，带动玩具部件（如车轮、机械结构）运转。

不同类型电动玩具的原理：

回轮类?：底部安装回轮作为主动轮，遇到障碍物时回轮改变方向使玩具转弯。

不落地类?：通过内部机芯感应桌沿位置，触发后退或转向动作避免跌落。

轨道类?：金属轨道通过导电实现电机驱动，或通过传动机构提升玩具滑行。

行走类?：通过电池驱动电机带动齿轮组，实现直立行走或四肢爬行动作。

模拟类?：内置小灯泡、喇叭等元件，将电能转化为光和声音效果。

单通道直流马达驱动器-SS6216

工采网代理的国产电机驱动芯片 - SS6216是为低电压下工作的系统而设计的直流电机驱动集成电路，单通道低导通电阻。具备电机正转/反转/停止/刹车四个功能。SS6216内置温度保护功能，当芯片温度急剧升高，内部电路关断内置的功率开关管，切断负载电流。

它采用PWM控制接口，并能够支持2节锂电池的使用。此外，SS6216还可以兼容替代市场上的其他型号，如FM116C、TC118S、MX116L、SA113和TMI8118等。

SS6216的工作电压范围为2.0V至7.2V，每个通道的负载电流可达1.4A，峰值输出电流为1.6A。它的低待机电流仅为0.1uA，低导通电阻为0.6ohm；这些特性使得SS6216能够满足小型化产品的需求。

此外，SS6216还具有内置的过热保护功能，可以提供安全保障。它还包括下沉和下降外部供应商实施的采购电流限制传感器、欠压锁定、过电流保护（OCP）和热停堆等内部安全特征。温度过高时，它还可以输出标志以指示热关机。

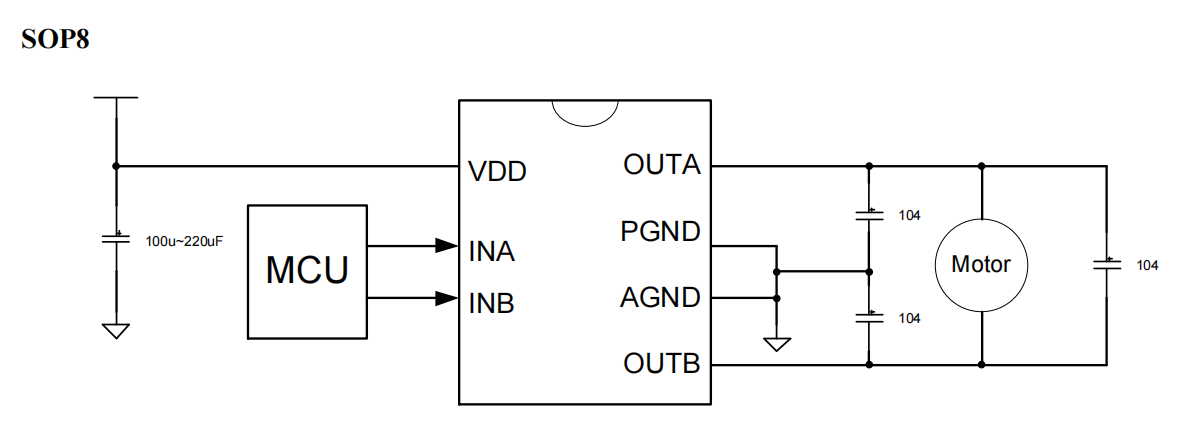

典型应用电路图：

典型应用电路图

马达驱动芯片 - SS6216的特性：

工作电压范围: VDD =2.4V to 7.2V

低待机电流 : (typ. 0.1uA)

内置过热保护功能

低导通电阻 : 0.6ohm (SOP8)

电机驱动IC - SS6216的应用领域：

玩具

智能锁，挂锁

直流有刷电机驱动

车载夹

工采网提供各类【步进电机-直流有刷电机-无刷电机】驱动芯片可完全PIN TO PIN兼容替代TI德州仪器-NXP-ST意法-ON安森美-MPS芯源-ROHM罗姆-英飞凌等众多品牌电机驱动芯片.欢迎联系“在线客服”获取相关报价、样品申请。
