Texas Instruments LMQ644xx-Q1 36V同步降压DC-DC转换器数据手册

Texas Instrument LMQ644xx-Q1 36V同步降压DC-DC转换器专为高电流单路或双路输出而设计。该器件采用交错式、可堆叠的电流模式控制架构，以可实现快速瞬态响应、简便环路补偿、线路调节、出色的负载和精确的电流共享，其输出时钟支持多达六个相位，适用于高达36A的电流。50ns的高侧开关最短导通时间可提供较大的降压比，从而实现从12V、 24V或汽车输入到低压轨的直接转换，从而降低系统复杂性和设计成本。

数据手册：*附件：Texas Instruments LMQ644xx-Q1 36V同步降压DC-DC转换器数据手册.pdf

Texas Instruments LMQ644xx-Q1将扩频技术融入优化的增强型HotRod QFN封装中，并具有可焊接湿侧翼和四个22nF高频集成电容器，以最大限度地降低EMI。双随机扩频 (DRSS) 跳频设置为±10%（典型值），通过三角和伪随机调制以大幅减少辐射。LMQ644xx-Q1的偏置引脚使其能够从转换器的输出获取电源来减少损耗，从而实现9?A的空载静态电流，以延长电池供电系统的运行时间。即使堆叠多个设备，LMQ644xx-Q1也可以在轻载操作中保持高效率，从而在全负载范围内实现高效率运行。

特性

• AEC-Q100符合汽车应用要求
  • 器件温度等级1（–40°C至+125°C环境工作温度）
  • 工作温度可达150°C结温
• 支持功能安全
  • 可提供文档，协助功能安全系统设计
• 专为低EMI设计
  • 对称输入电压引脚，与接地间隙 > 1mm
  • 四个22nF集成VIN 至GND旁路电容器
    • 每个VIN 和GND之间串联了两个旁路电容器，以实现高可靠性
  • 引脚可选扩频选项
  • 引脚可选FPWM或自动模式操作
  • 具有可焊接侧翼的增强型HotRod? QFN (25) 封装
  • 切换频率范围为从100kHz到2.2MHz
  • 符合CISPR 25类5 EMI要求
• 单路和双路输出功能
  • 3V 至 36V 的宽输入电压范围
  • 1%精度的3.3V、5V固定输出电压或从0.8V至20V的可调输出电压
  • 跳闸模式过流保护和带迟滞的热关断保护
  • 精确的ENABLE和PGOOD功能
  • 50ns t ON(min) ，实现高V IN /VOUT 比率
  • 80ns t OFF(min) ，实现低压差
• 多功能双输出操作
  • 关断模式电流：0.5?A（典型值）
  • 空载待机电流：9?A（典型值）
  • 内置补偿和3ms软启动
  • 独立精度的ENABLE和PGOOD
• 适应性的单输出操作
  • 在8A负载、单输出、VIN = 12V、VOUT = 5V条件下，效率> 95%
  • 外部补偿和可调软启动
  • PGOOD、SYNCIN和SYNCOUT功能

应用

• 汽车信息娱乐和仪表板：音响主机、媒体中心、USB充电、显示器
• 汽车ADAS和车身电子设备
• 通用型双通道降压转换器

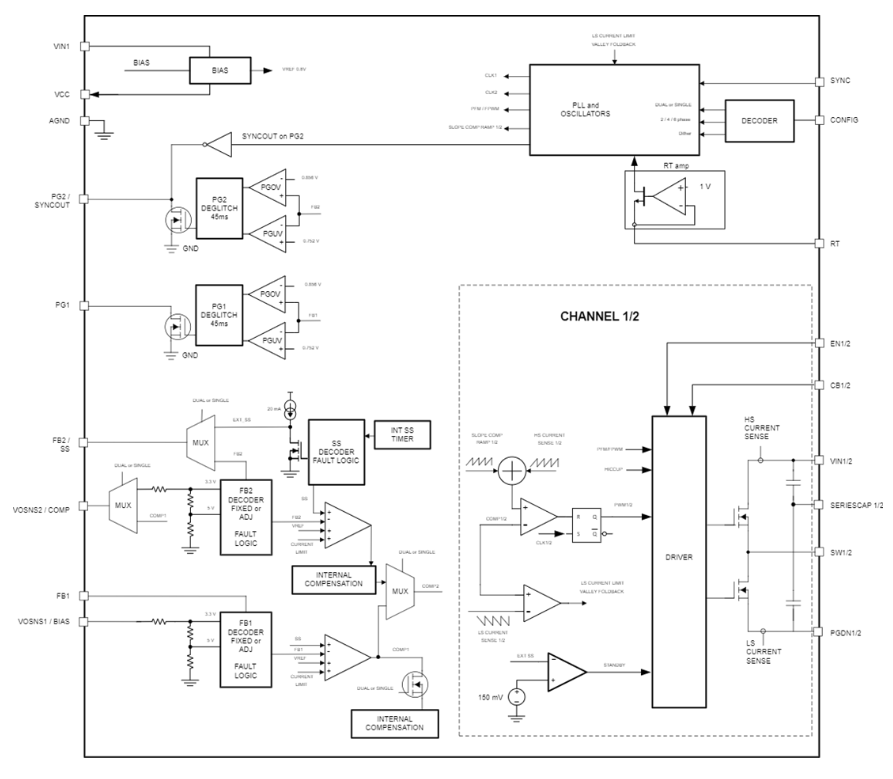

功能框图
