LM2682系列 开关电容器倍压逆变器数据手册

LM2682是一款CMOS电荷泵电压逆变器，能够将+2.0V至+5.5V范围内的正电压分别转换为相应的?4.0V至?11.0V的双负电压。LM2682 使用三个低成本电容器提供 10 mA 的输出电流，而没有与基于电感器的电路相关的成本、尺寸和 EMI。LM2682 的工作电流仅为 150 μA，在大多数负载下的工作效率大于 90%，为电池供电系统提供了理想的性能。LM2682 提供 6 kHz 的开关频率。
*附件：lm2682.pdf

特性

• 反相然后使输入电源电压加倍
• 小型VSSOP封装和SOIC封装
• 90Ω典型输出阻抗
• 10 mA 时 94% 典型功率效率

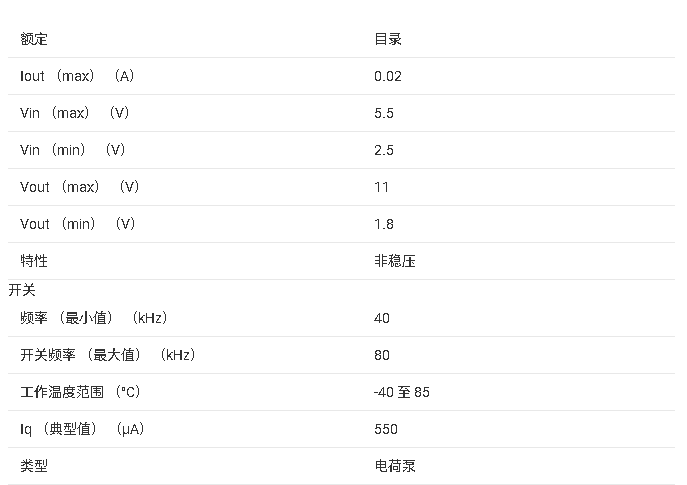

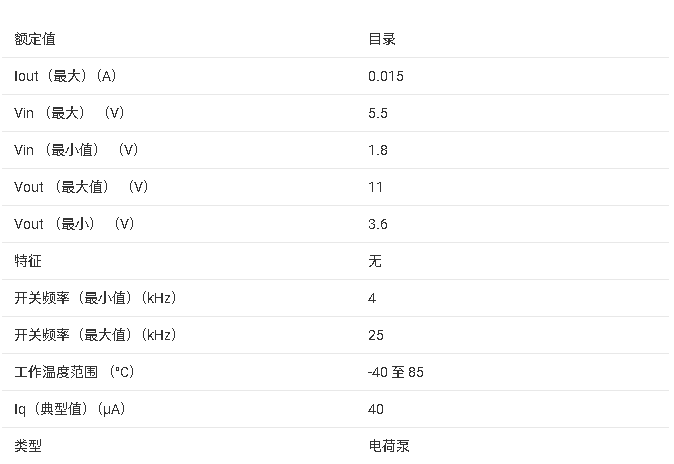

参数

方框图

?1. 产品概述?
LM2682是德州仪器（TI）推出的CMOS电荷泵电压逆变器，可将+2.0V至+5.5V的正输入电压转换为对应的双倍负电压（-4.0V至-11.0V）。其核心特点包括：

• ?高效率?：典型功率效率达94%（10mA负载时），静态电流仅150μA。
• ?紧凑设计?：仅需3个外部电容（无需电感），支持VSSOP/SOIC封装。
• ?应用场景?：LCD对比度偏置、GaAs功率放大器偏置、便携设备（如笔记本电脑、PDA）等。

?2. 关键参数?

• ?输入范围?：+2.0V~+5.5V

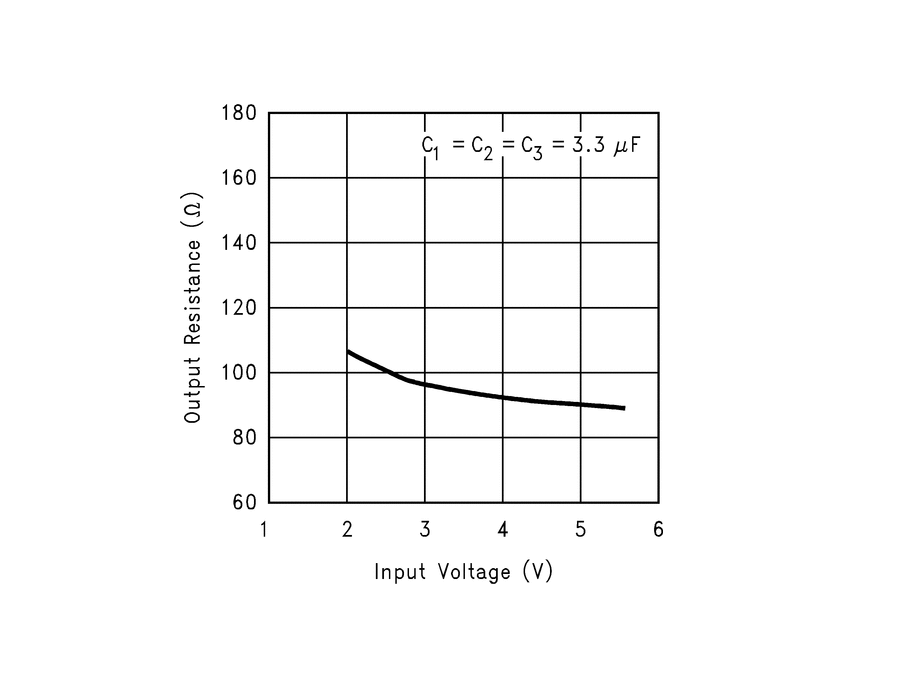

• ?输出能力?：最大10mA电流，典型输出阻抗90Ω（5V输入时）。
• ?开关频率?：6kHz（典型值），输出纹波与电容ESR直接相关。

?3. 典型电路?

• ?电压双倍逆变?（图6）：基础拓扑，依赖C1/C2/C3电容选择（推荐低ESR 3.3μF）。
• ?**+5V至-5V稳压转换**?（图7）：需外接运放（如LM358）和基准源（如LM4040-5.0），提升输出精度。

?4. 扩展应用?

• ?并联模式?：多器件并联可降低输出阻抗（如两器件并联阻抗减半），支持更高电流（如20mA）。

?5. 封装与可靠性?

• ?封装选项?：8引脚VSSOP（DGK）或SOIC，符合工业温度范围（-40°C至+85°C）。
• ?ESD防护?：需注意静电敏感（HBM 2kV），存储时需短路引脚或使用导电泡沫。

?6. 设计注意事项?

• ?电容选型?：C1需≥6V耐压，C2/C3需≥12V耐压；大容量低ESR电容可优化效率与纹波。
• ?热管理?：最大功耗受封装限制（VSSOP 300mW，需按环境温度降额）。
