关于PCB的背钻，上期我们讲了背钻XY方向的精准控制《别让孔偏毁了信号！PCB 背钻的 XY 精准度如何做到分毫不差？》，这一期我们重点讲一下背钻Z方向（深度）的控制。

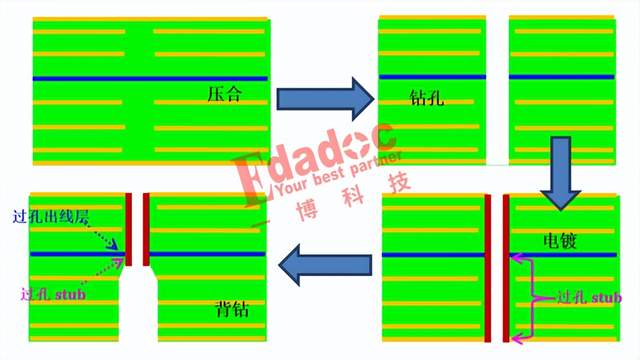

PCB 背钻（Back Drilling）的核心目的是去除多层板中导通孔（Via）在深层多余的 “stub”（未连接的孔壁镀层残留），以减少高频信号传输中的反射、损耗和串扰。背钻深度的精准控制直接影响其效果 ——过深可能击穿目标层电路，过浅则残留 stub 导致信号恶化，因此需从设计、设备、工艺、校准等多维度协同控制。

一、设计阶段：明确深度基准与理论参数

背钻深度的理论值需基于 PCB 结构精准定义，为生产提供清晰依据：

1. 明确背钻的 “终止层” 与 “起始层”

o 背钻深度 = （PCB 总厚度 - 终止层到板底的厚度）± 工艺补偿值

例如：某 PCB 总厚 1.6mm，需去除从表层（L1）到 L5 的孔中，L5 以下的 stub（即保留 L1-L5 的导通，去除 L5 到底层 L10 的部分），则背钻深度应为 “L1 到 L5 的厚度 + 0.05mm 补偿”（避免损伤 L5）。

设计文件中需标注背钻的 “目标深度” 和 “允许误差”（通常要求 ±0.05mm，高频板需 ±0.025mm）。

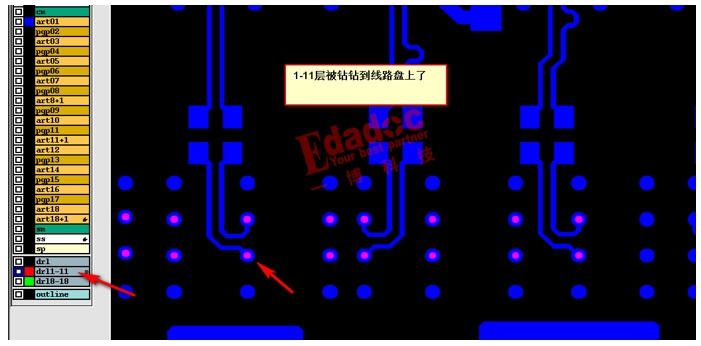

工程输出时一定要最后输出背钻钻带，防止因修改资料，导致背钻通过层，有网络连接，导致开路。如下图所示，L1-11层有背钻通过，L1层有信号连接。

鱼眼的深度在哪里

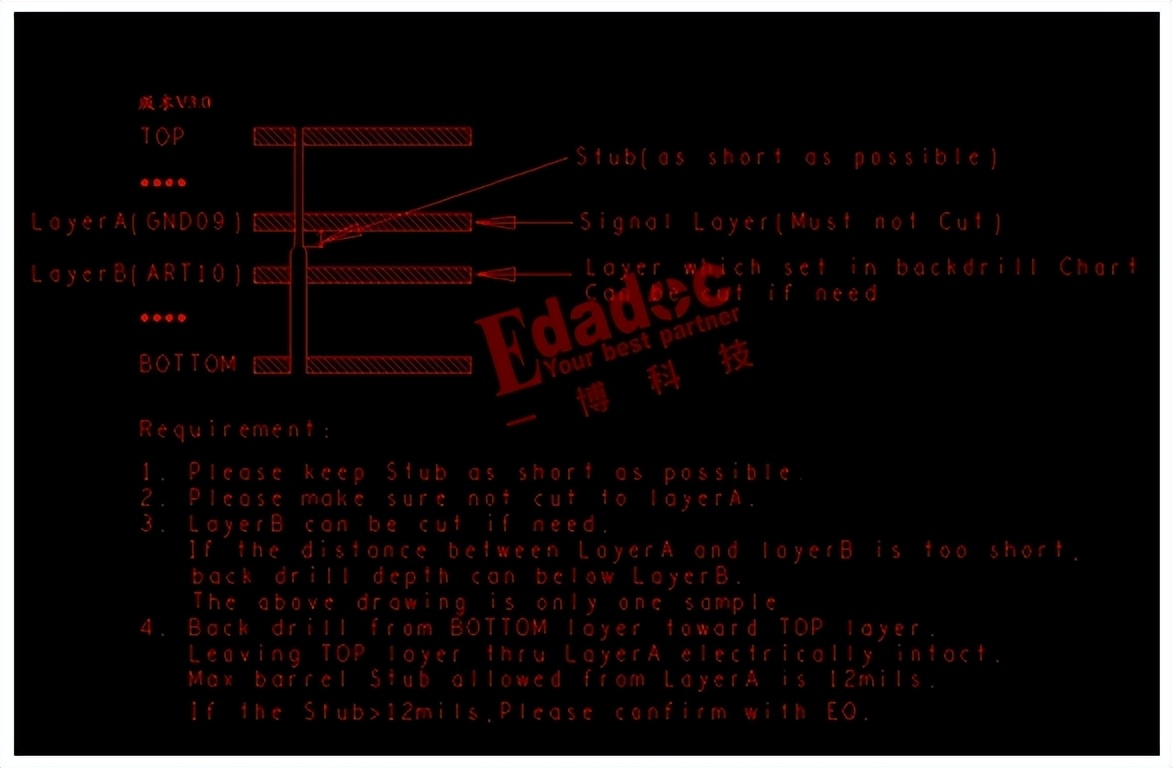

特别是背钻器件，在设计时一定要精准标注鱼眼深度，防止PCB工厂在实际控制时，过分控制stub长度，导致压接器件开路。

切记，优先控制stub长度，再控制目标层，这个顺序一定不要弄反了。

2. 规避设计冲突

背钻位置需避开内层密集线路或铜皮，预留≥0.1mm 的安全距离（层间介质），防止深度偏差时击穿内层或者要采用特殊背钻控制，比如说蚀刻背钻，增加工艺难度。

同一区域的背钻深度不宜差异过大，减少钻机频繁调整参数的误差。尽量避免背钻种类过多。比如同一个区域，有DRL1-3和DRL1-5的背钻，通过优化设计增加裕量，能否全部按drl1-5去管控stub.

二、设备选型：高精度钻机是基础

背钻对设备的 Z 轴定位精度、转速稳定性和深度反馈能力要求远高于普通钻孔，需满足以下要求：

1. Z 轴定位精度：≤±0.01mm，确保钻尖下降深度的线性误差极小。

2. 闭环深度控制系统：配备光栅尺或激光位移传感器，实时监测钻尖位置，动态修正深度。

3. 主轴稳定性：主轴径向跳动≤0.002mm，避免钻尖偏移导致深度测量不准（尤其针对≤0.5mm 的小孔背钻）。

4. 光学对位功能：通过 CCD 识别板边定位孔或 Mark 点，补偿 PCB 板的涨缩（热胀冷缩或加工变形），确保背钻位置与理论坐标一致（位置偏差会间接影响深度控制精度）。

5. CBD（contact bit detection）控制

深度精度 ±15 微米无需关键调整长期稳定性良好因内置专业电子控制，速度快

三、工艺参数：匹配材料与钻头特性

参数设置需平衡 “钻透 stub” 与 “不损伤内层”，核心参数包括：

四、校准与补偿：消除系统性误差

1. 钻头长度校准

新钻头或更换钻头后，用 “钻头长度测量仪”（精度 ±0.001mm）测量实际长度，与理论值对比，录入系统补偿（例如：理论长度 50mm，实测 49.98mm，补偿 - 0.02mm）。

o 每钻 500-1000 孔后复检（尤其微小孔径钻头，磨损更快）。

2. PCB 板厚预测量

将一个PCB无限放大以后，PCB的平整度是有偏差，不同区域的厚度有差异，同一批次 PCB 可能因压合误差存在 ±0.05mm 的厚度波动，需用千分尺在背钻区域附近多点（≥3 点）测量实际板厚，取平均值修正背钻深度（例如：设计板厚 1.6mm，实测 1.62mm，深度增加 0.02mm），现在还有专门的板厚测量仪。

3. 钻尖磨损补偿

钻尖磨损会导致 “有效切削深度” 减少（如磨损 0.03mm，实际深度偏浅 0.03mm），可通过 “计数补偿”（每钻 N 孔，自动增加 0.01mm 深度）或 “图像识别”（摄像头检测钻尖磨损量，动态补偿）。

4. 专业的背钻铝片应用

专业定制化的背钻铝片（盖板），可以提升孔位精度，和深度控制，高散热，改善孔壁质量

五、过程监控与检测：验证深度精度

1. 实时监控

采用 “接触式深度传感”：钻尖接触 PCB 表面时，传感器触发 “深度起点”，全程记录钻尖下降距离，超过目标深度 ±0.03mm 时自动停机报警。

红外测温监控：若钻孔区域温度骤升（超过 150℃），可能因钻尖堵塞导致进给不畅，间接引发深度偏差，需及时清理钻屑或更换钻头。

2. 离线检测（首件与抽检）

切片分析：对首件 PCB 的背钻位置做金相切片，用显微镜测量 stub 残留长度（要求≤0.05mm）和背钻底部到内层的距离（需≥0.03mm，避免击穿）。

X-Ray 检测：通过 X-Ray 透视背钻区域，观察孔底是否与目标内层对齐，计算深度偏差（适合批量抽检，效率高于切片）。

阻抗测试：对高频信号孔，通过阻抗仪测量背钻后的阻抗值（如目标 50Ω，偏差需≤±5Ω），间接验证 stub 残留是否达标（残留过长会导致阻抗偏移）。

六、特殊场景处理

厚板背钻（≥3mm）：采用 “分步背钻”，先钻浅深度（如目标深度 2mm，分两次各钻 1mm），减少单次钻孔的应力变形。

多层异质材料：如 PCB 含陶瓷或金属芯层，需针对不同材料分段设置参数（例如：钻过陶瓷层时降低进给速度 50%），避免因切削阻力突变导致深度跳变。

总结

精准控制 PCB 背钻深度需通过 “设计定义基准→设备保证精度→参数匹配材料→校准消除误差→检测验证结果” 的全流程管控，核心是减少 “设备误差、材料波动、钻头磨损” 三大变量的影响。对于高频、高速 PCB（如 5G 基站板、服务器主板），背钻深度偏差需控制在 ±0.025mm 以内，需结合更高精度的设备（如进口高精度钻机）和更严格的检测手段。
