ADI开发板扩展DE10-Nano 套件功能
Terasic DE10-Nano 是一款基于 Intel SoC 的开发套件，它把一个 Cyclone FPGA 和一个双核 ARM Cortex-A9 处理器的能力集于一身。Analog Devices 提供了许多开发板以让您扩展该套件的功能。不管是希望测量有毒气体等现实世界现象还是动态地调节电源电压，都很可能有一款解决方案可帮助您快速启动工作。另外，Analog Devices 的 IC 对于使嵌入式系统正常运行是如何至关重要，DE10-Nano 板自身也是一个非常好的例子。
DE-10 Nano 套件

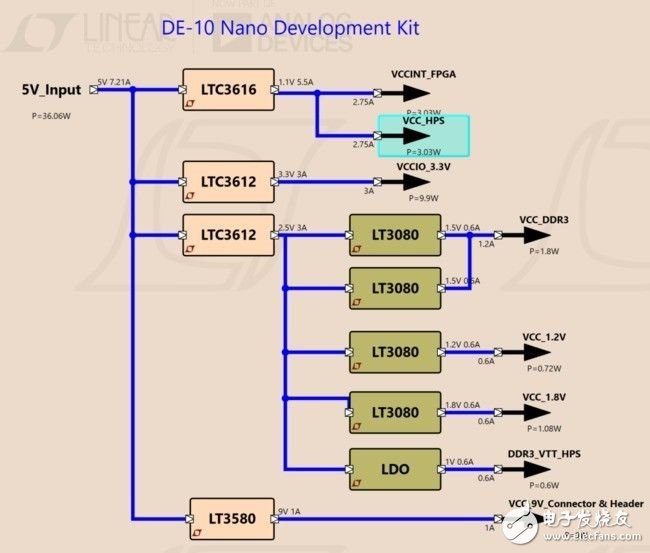

DE-10 Nano 电源树
| 电压轨 / 功能 | 器件型号 | 器件描述 |
|---|---|---|
| 电源产品 | ||
|
1.1 V: VCCINT_FPGA 1.1V: VCC_HPS |
LTC3616 |
6A、4MHz 单片同步 |
| 3.3V: VCCIO_3.3V | LTC3612 |
3A、4MHz 单片同步 降压型DC/DC 转换器 |
|
1.5V: VCC_DDR3 1.2V: VCC_1.2V 1.8V: VCC_1.8V |
LTC3080 |
可调 1.1A、单电阻、 低压差稳压器 |
| 9V: VCC_9V_Connector & Header | LTC3580 | 具 2A 开关、软起动和同步功能的升压 / 负输出 DC/DC 转换器 |
| 信号链路 | ||
|
模拟输入 |
LTC2308 |
低噪声、500ksps、 8 通道、12 位 ADC |
| 板载加速度计 | ADXL345 |
三轴、±2 g / ±4 g /±8 g / ±16 g 数字加速度计 |
| HDMI 输出 | ADV7513 |
165MHz 高性能 HDMI 发送器 |

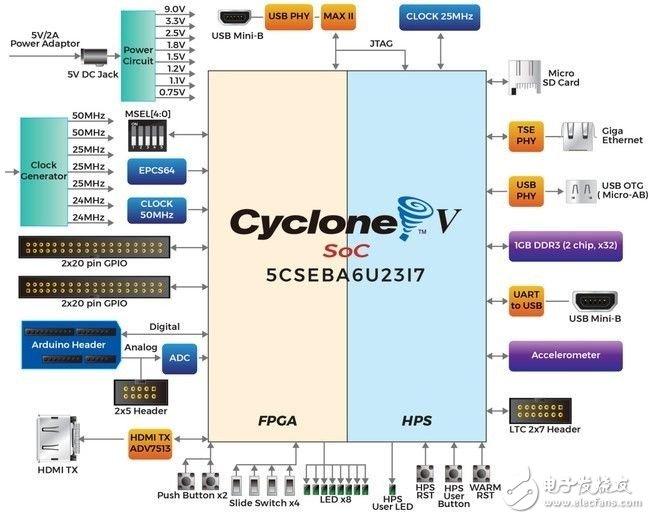

DE-10 Nano套件方框图
