主输出和辅助输出实现滤波器切换 - 变频无线发射机系统电路设计详解 —电路图天天读（188）

　　另外还使用了B型滤波器。图6为EVM测试设置的框图。为了进行比较，还测量了 ADF4350.ADF4351由于带内PLL噪声性能改善产生较低的EVM可参见表3.其他改善EVM的因素有：ADF4351较低的鉴频鉴相器（PFD）杂散水平。

　　变频无线发射机系统电路设计详解 —电路图天天读（188）

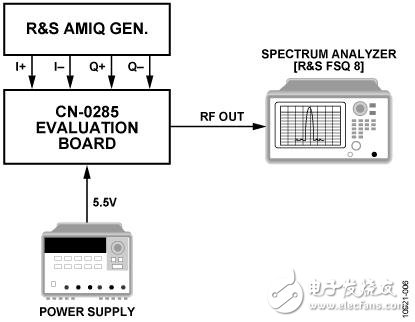

　　图6:EVM测量设置（原理示意图）。

　　以差分方式驱动ADL5375 LO输入，除了可以改善边带抑制和EVM之外，还具有性能优势。与单端LO驱动相比，这一优势提高了调制器输出OIP2性能2dB至5dB.请注意，多数外部VCO仅提供单端输出，因此ADF4351采用差分输出优于使用外部VCO.图7显示使用850MHz至2450MHz滤波器（B型滤波器）的边带抑制结果。

　　变频无线发射机系统电路设计详解 —电路图天天读（188）

　　图7:850MHz至2450MHz、B型滤波器的边带抑制结果。

　　常见变化

　　当单个滤波器无法完成所需的宽带操作时，可以使用ADF4351的辅助输出，在两种类型的滤波器之间切换（见图8）。使用一个RF双刀四掷开关（DP4T）选择滤波器1或滤波器2的差分输出。

　　变频无线发射机系统电路设计详解 —电路图天天读（188）

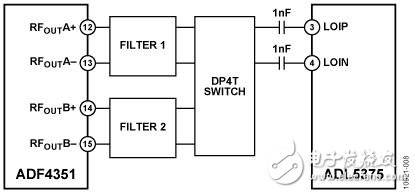

　　图8：利用ADF4351的主输出和辅助输出实现滤波器切换的应用图。

　　电路评估与测试

　　EVAL-CN0285-EB1Z评估板包含CN-0285中描述的电路，可以快速完成设置并评估电路性能。EVAL-CN0285-EB1Z板的控制软件使用标准ADF4351编程软件，该软件包含在评估板附带的光盘上。
