可以将并联电阻作为差分元件（即100Ω）放置在C1c位置上，以最大程度减少电路板占位空间（见表2中的B型滤波器）。将滤波器设计成截止频率约为目标频段中最高频率的1.2至1.5倍。该截止频率允许设计留有一定余量，因为通常截止频率会由于寄生效应而低于设计值。印刷电路板（PCB）寄生效应可以在电磁（EM）仿真工具中进行仿真，以提高精度。
表2:ADF4351 RF输出滤波器元件值（DNI=不插入）。
从表2可以看出，在1250MHz以下的较低频率时，需要一个五阶滤波器。对于1.25GHz至2.8GHz的频率，三阶滤波器便足够。对于2.8GHz以上的频率，由于此时谐波水平非常低，足以满足边带抑制要求，因此无需滤波。
图4:B型滤波器的边带抑制（850MHz至2450MHz）。

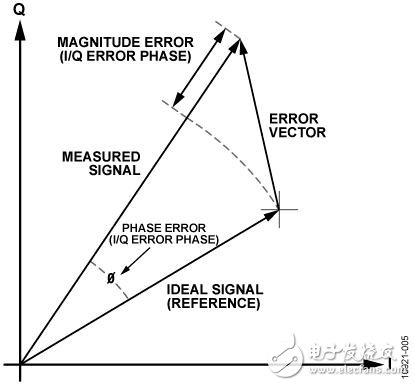

图5:EVM图。
对于使用B型滤波器（800MHz至2，400MHz）的电路，其边带抑制性能与频率的关系如图4所示。此次扫描的测试条件如下：基带I/Q幅度=1Vp-p差分正弦波与500mV（ADL5375-05）直流偏置正交。基带I/Q频率（fBB）=1MHz.EVM衡量数字发射机或接收机的性能质量，反映幅度和相位误差所导致的实际星座点与理想位置的偏差（见图5）。表3给出了有滤波器和无滤波器两种情况下的EVM测量结果。本例中，基带I/Q信号是利用3GPP测试模型4，使用Rhode & Schwarz AMIQ I/Q调制发生器，通过差分I和Q模拟输出产生。
表3：单载波W-CDMA复合EVM结果：ADF4351 RF输出端有滤波器和无滤波器两种情况对比（根据3GPP规范测试模型4测量）。
