由于锂电池的体积密度、能量密度高，并有高达4.2V的单节电池电压，因此在手机、PDA和数码相机等便携式电子产品中获得了广泛的应用。为了确保使用的安全性，锂电池在应用中必须有相应的电池管理电路来防止电池的过充电、过放电和过电流。锂电池保护IC超小的封装和很少的外部器件需求使它在单节锂电池保护电路的设计中被广泛采用。
然而，目前无论是正向(独立开发)还是反向(模仿开发)设计的国产锂电池保护IC由于技术、工艺的原因，实际参数通常都与标准参数有较大差别，在正向设计的IC中尤为突出，因此，测试锂电池保护IC的实际工作参数已经成为必要。目前市场上已经出现了专用的锂电池保护板测试仪，但价格普遍偏高，并且测试时必须先将IC焊接在电路板上。因此，本文中设计了一个简单的测试电路，借助普通的电子仪器就可以完成对锂电池保护IC的测试。
锂电池保护IC的工作原理
单节锂电池保护IC的应用电路很简单，只需外接2个电阻、2个电容和2个MOSFET，其典型应用电路如图1所示。

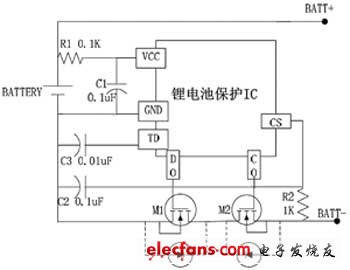

图1 锂电池保护IC的典型应用电路
锂电池保护IC测试电路设计

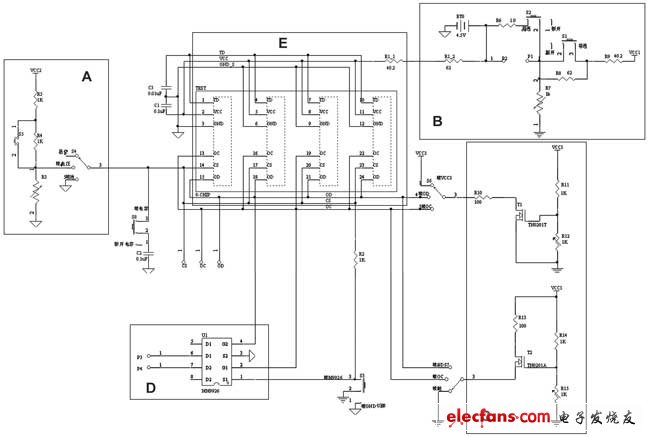

图2 锂电池保护IC测试电路
根据锂电池保护IC的工作原理设计的测试电路如图2所示，图3详细说明了图2中模块B的电路。模块A在测试过流保护时为CS引脚提供电压，模拟图1中的CS引脚所探测到的电压。调整模块中的可变电位器可为CS引脚提供可变电源，控制其中的跳变开关可为CS提供突变电压。模块B为电源，模拟为IC提供工作电压。调整电路中的可变电位器R7可为整个电路提供一个可变电压，在测试过充电保护电压和过放电保护电压时使用。控制模块中的开关S1的闭合为测试电路提供一个跳变电源，在测试IC的过充、过放和过流延迟时使用。跳线端口P1、P2在测试IC工作电流时使用，在测试其他参数时将开关S2导通即可。测试IC工作电流时，将电流表接在P1、P2上，将开关S2断开。模块C是用2个MOSFET做成的微电流源，在测试OD、OC输出高、低电平时向该引脚吸、灌电流，只要MOSFET选择恰当，可以满足测试需要。模块D是2片MOSFET集成芯片，相当于图1中的M1、M2，其中的两个端口在测试MOSFET漏电流时使用，在测试其他参数时要将这两个端口短接。模块E是一个IC插座，该插座用于放置待测IC，最多可以放置4片IC(测试时只能放一片IC)，测试完以后可以将IC取出，不留任何痕迹，不影响IC的销售和再次测试。
