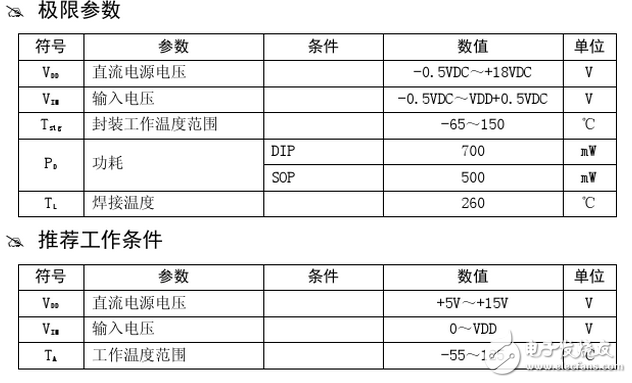

? ? ? CD4053 的引脚功能见图4。CD4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。当INH输入端＝“1”时，所有通道截止。控制输入为高电平时，“0”通道被选，反之，“1”通道被选。CD4053 内部含有3 组单刀双掷开关,3 组开关具体接通哪一通道,由输入地址码ABC 来决定。其真值表见表3。
? ? cd4053引脚图 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>>>>>>cd4053引脚图及功能详解
? ? ? ?图 4 CD4053 的引脚功能

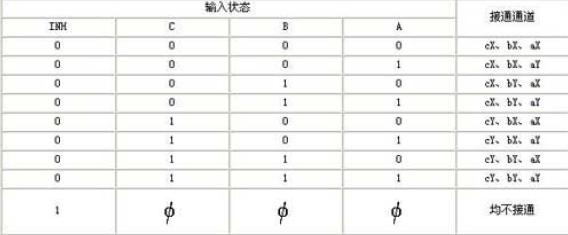

? ? ? ? 表 3 CD4053 真值表
?
? ? ? ??
