自恢复保险等敏感元器件的动作原理

2009年11月27日 14:49 www.elecfans.com 作者：佚名 用户评论（0）
自恢复保险等敏感元器件的动作原理
?
???RF/WHPTC自复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自复保险丝为低阻状态(a)，线路上流经自复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，RF/WHPTC重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
应用范围
通迅设备 ：程控交换机、 用户终端设备、 总配线保安单元等。
汽车电子 ：汽车线束、 汽车防盗器 、汽车微电机、 汽车电子产品等。
电子行业 ：电源镇流器、 微电机 、火灾报警、 仪器仪表等。
电器设备 ：卫星接收机 、安防设备、 扬声器、 工业自动控制等。

 安装方式
???????RF/WHPTC自复保险丝没有极性，阻抗小，安装方便，将其串联关于被保护电器的线路中即可，电源直流或交流均可。


 动作原理

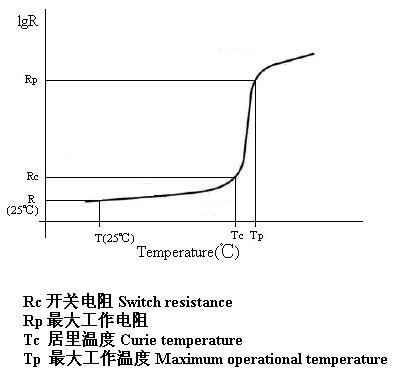

????RF/WH系列可恢复保险丝的动作原理是一种能量的动态平衡，流过RF/WH系列元件的电流由于RF/WH系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高RF/WH系列元件的温度。

????正常工作时的温度较低，产生的热和散发的热达到平衡。RF/WH系列元件处于低阻状态，RF/WH系列不动作，当流过RF/WH系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，RF/WH系列仍不动作。当电流或环境温度再提高时，RF/WH系列会达到较高的温度。若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得RF/WH系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时RF/WH系列 元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够RF/WH系列元件散发出的热量，处于变化状态下RF/WH系列元件便可以一直处于动作状态（高阻）。当施加的电压消失时，RF/WH系列便可以自动恢复了。

高分子PTC热敏电阻动作后的恢复特性

????高分子PTC热敏电阻由于电阻可恢复，因而可以重复多次使用。下图为热敏电阻动作后，恢复过程中电阻随时间变化的示意图。电阻一般在十几秒到几十秒中即可恢复到初始值1.6倍左右的水平，此时热敏电阻的维持电流已经恢复到额定值，可以再次使用了。一般说来，面积和厚度较小的热敏电阻恢复相对较快；而面积和厚度较大的热敏电阻恢复相对较慢。
