输出高达2A且带过流保护的IGBT驱动光耦HCPL-316J
产品特点：
l????????可驱动IGBT最高为150A/1200V级
l???????? 光学隔离，带故障反馈输出
l???????? 16脚贴片封装，CMOS/TTL兼容，500nS开关速度
l???????? ?软关断技术，集成过流，欠压保护。
l???????? ?15-30V宽压工作环境，-40-150度工作温度

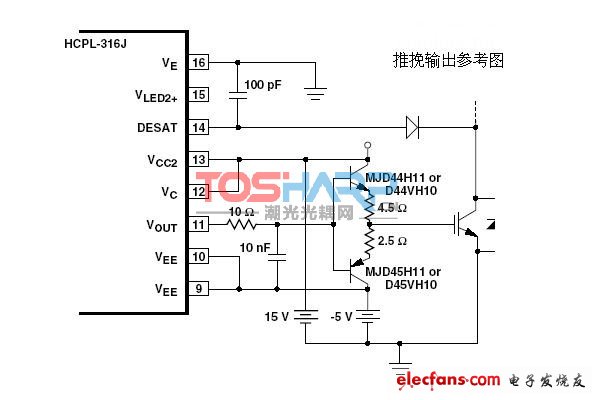

?????? 典型的IGBT驱动保护电路：

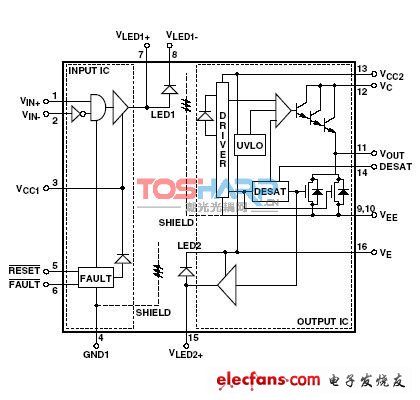

HCPL316J是一款简单易用的智能型IGBT驱动光耦，集成了VCE饱和压降检测，欠压锁定，软关断以及隔离故障反馈。
?????
???? ?保护过程描述：
DESAT（饱和压降检测）：该端子时刻监视集电极与发射极的饱和电压。
当检测到电压超过7V时，VOUT（输出）端子电压变低。
FAULT（故障输出）为低，用户CPU开始进入外中断服务程序。
??????? 输出控制描述：
??????? 输出端子VOUT，FALUT受控于VIN，UVLO，DESAT的工作情况，HCPL316J可以使用VIN+，VIN-来定义是高电平或低电平有效。当低电平有效时，VIN+必须保持为高电平VIN-为触发信号端。一旦UVLO没有使能，VOUT输出则有效，14脚DESAT检测端子为最高优先级，UVLO先要确认DESAT是否已经使能。下面表格帮助用户理解工作过程：????
| ?VIN+ | ?VIN- | ?UVLO(VCC2-VE) | DESAT | ?????????????? 6脚故障输出 | ???????????????? VOUT输出 |
| 三态 | 三态 | ???????? 使能 | ?三态 | ??????????????????? 三态 | ???????????????????? 低电位 |
| 三态 | 三态 | ???????? 三态 | ?使能 | ?????????????????? 低电平 | ???????????????????? 低电位 |
| 低电平 | 三态 | ???????? 三态 | ?三态 | ??????????????????? 三态 | ???????????????????? 低电位 |
| 三态 | ?高电平 | ???????? 三态 | ?三态 | ??????????????????? 三态 | ???????????????????? 低电位 |
| 高电平 | ?低电平 | ???????? 不工作 | ?不工作 | ???????????????????? 高 | ????? 高电位，IGBT可以打开 |

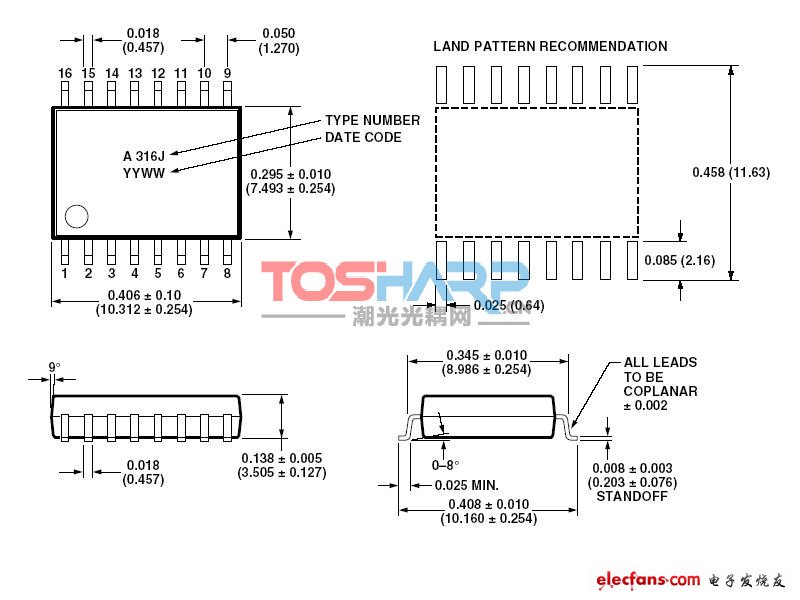

?? ???封装视图：
??
管脚描述：
| ? 管脚号 | ????????????????????????? 功能描述 | ?? 管脚号 | ?????????????????功能描述 |
| ????????? 1 | VIN+无相向信号触发脚 | ????????????? 16 | VE,公共端（IGBT发射极），供电电源。 |
| ????????? 2 | VIN-反相信号触发脚 | ????????????? 15 | VLED2，阳极。供测试使用。 |
| ????????? 3 | VCC1电源+ | ????????????? 14 | DESAT，过流信号输入，当IGBT导通并且超过参考电压7V时，FAULT信号会在5uS内由高变低。 |
| ????????? 4 | GND1电源地 | ????????????? 13 | VCC2，输出电源+ |
| ????????? 5 | RESET，故障复位输入，最小0.1uS低电平脉宽。不受UVLO影响。该脚有效不影响输出。 | ????????????? 12 | vc，直接连VCC2 |
| ????????? 6 | FAULT，DESAT检测到7V则故障输出信号由高变低，（在5uS内），该信号保持低电平直到RESET电平也为低。该脚为开漏输出，可以直接接到处理器外中断。 | ????????????? 11 | VOUT,驱动输出。 |
| ????????? 7 | LED+，阳极。供测试使用 | ????????????? 10 | 输出电源 |
| ????????? 8 | LED-，接地 | ?????????????? 9 | 输出电源 |
最大额定值：
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
| 储存温度 | TS | -55 | 125 | ℃ |
| 工作温度 | TA | -40 | 100 | ℃ |
| ???????????????????? ?输出结温 | ????????? ?TJ | ? | ?????????? 125? | ?????????? ℃ |
| 峰值电流输出 | IP | ? | 2.5 | A |
| 故障输出电流 | ?IFOULT | ? | 8.0 | mA |
| 电源供电正极 | ?VCC1 | -0.5? | 5.5 | V |
| 输入信号电压 | VIN+，VIN-，VRESET | -0.5? | 5.5 | V |
| 输出供电电压 | VCC2-VEE | -0.5? | 35 | V |
| ? 输出负电压 | VE-VEE | -0.5 | 15 | V |
| ? 输出驱动电压 | VOUT | -0.5 | VCC2 | V |
| ?DESAT电压 | Vdesat | ?VE | VE+10 | V |
| ? 输出功耗 | PO | ? | 600 | mW |
| 输入功耗 | PI | ? | 150 | mW |
推荐工作条件：
| 参数 | 符号 | 最小值??? | ?最大值 | ? 单位 |
| ?工作温度 | TA | -40 | 100 | ?℃ |
| 输入侧供电电压 | VCC1 | 4.5? | 5.5 | V |
| 输出 侧总电压 | VCC2-VEE | 15? | 35 | V |
| 输出侧负压电压 | VE-VEE | 0? | 15 | V |
| 输出侧正电压 | VCC2-VE | 15? | 30（VE-VEE） | V |
| 集电极电压 | VC | VEE+6? | VCC | V |
电气特性：
| ?? 参数 | ??? 符号 | ? 最小值 | ?典型值 | ?最大值 | ??? 单位 |
| 低电平输入电压 | VIN+L，VIN-L，VRESET | ? | ? | ?????? 0.8 | ??????????? V |
| 输入高电平电压 | VIN+H，VIN-H，VRESET | ????? 2.0 | ? | ? | ??????????? V |
| 低电平输入电流 | IN+L，I-L，IRESET | ???? -0.5 | ???? -0.4 | ? | ????????? mA |
| 故障低电平信号输出电流 | IFAULT | ???? 5.0 | ???? 12 | ? | ????????? mA |
| 故障低高平信号输出电流 | IFAULT | ???? -40 | ? | ? | ?????????? uA |
?开关特性：
| ?? 参数 | ??? 符号 | ?最小值 | ?典型值 | ?最大值 | ??? 单位 |
| 输入到高电位输出延时 | ?????? ?tPLH | ??? 0.10 | ??? 0.30 | ???? 0.50 | ??????? ?? uS |
| 输入到低电位输出延时 | ????? ? tPHL | ??? 0.10 | ??? 0.32 | ???? 0.50 | |
| 脉宽失真 | ????? ? PWD | ?? -0.3 | ?? 0.02 | ???? 0.30 | |
| 10%-90%上升时间 | ????? ??? ?tr | ? | ??? 0.1 | ? | |
| 90%-10%下降时间 | ???????? ? tf | ? | ??? 0.1 | ? | |
| DESAT到90%输出延时 | ????????? tdesat90% | ? | ??? 0.3 | ???? 0.5 | |

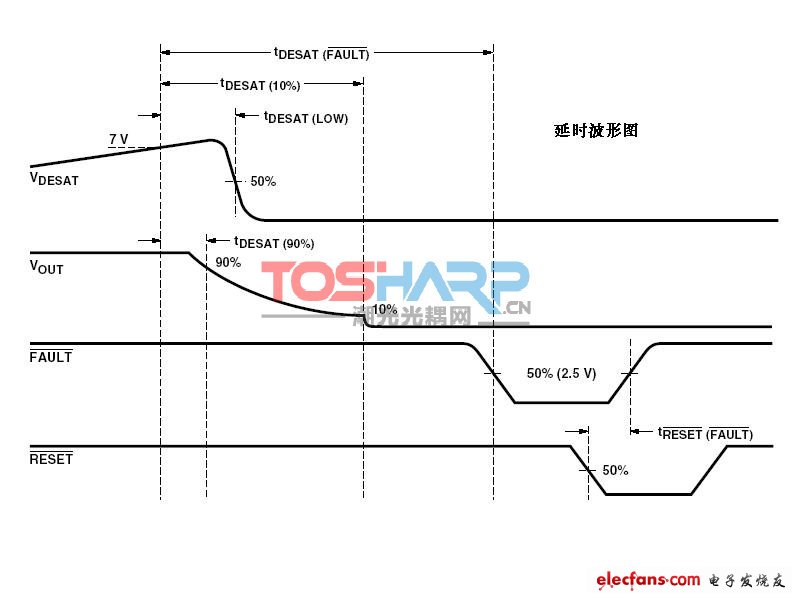

| DESAT到10%输出延时 | ?????? ? ?tdesat10% | ? | ??? 2.0 | ???? 3.0 | |
| DESAT到保护输出延时 | ???????? ?tdesat(fault) | ?????? 3 | ???? 7 | ???? 20 | |
| 复位信号 | ????????? PWRESET | ?????? 0.1 | ? | ? | |
| UVLO到输出高延时 | ????????? tuvlo on | ? | ??? 4.0 | ? | |
| UVLO到输出低延时 | ??????? ? tuvlo off | ? | ??? 6.0 | ? |
?
！
?
