固态继电器（Solid State Relay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
固态继电器（Solid State Relay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到固态继电器（Solid State Relay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。直接驱动大电流负载。
固态继电器（SOLIDSTATERELAYS，以下简写成“SSR”），是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。固态继电器是一种四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。它既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构，较之电磁继电器可靠性更高，且无触点、寿命长、速度快，对外界的干扰也小，已被得到广泛应用 。
固态继电器（Solid State Relay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到固态继电器（Solid State Relay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。直接驱动大电流负载。
固态继电器（SOLIDSTATERELAYS，以下简写成“SSR”），是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。固态继电器是一种四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。它既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构，较之电磁继电器可靠性更高，且无触点、寿命长、速度快，对外界的干扰也小，已被得到广泛应用 。
原理

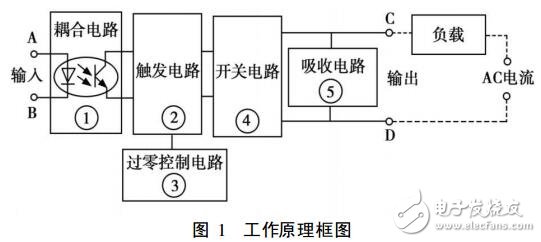

SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①～④构成交流SSR的主体，从整体上看，SSR只有两个输入端（A和B）及两个输出端（C和D），是一种四端器件 。
工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的（电）联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘（耐压）等级高;由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用时可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态;而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点（零电位）时，SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌（电压）对开关器件双向可控硅管的冲击和干扰（甚至误动作）而设计的，一般是用“R-C”串联吸收电路或非线性电阻（压敏电阻器）
