发视频资料介绍
无论是连接客户端路由器的千兆以太网接口，还是输出到显示器的低电压差分高清视频信号，在高速串行链路上获得无误码数据是一个巨大挑战。从用户角度看，衡量数字通信系统的基本指标是误码率（BER），它从统计学角度提供了一个评估整体系统失真度的指标，但有效的 BER 测试非常复杂，是一件成本极其高昂的工作。BER 测试对于用户很有用，但对工程师查找出错原因毫无帮助。眼图对于数字通信/网络工程师而言已经成为不可或缺的工具，特别是在数字示波器商用化以后。眼图相对于 BER 测试的显著优势是能够发现问题的根源并进行改善。
眼图测试

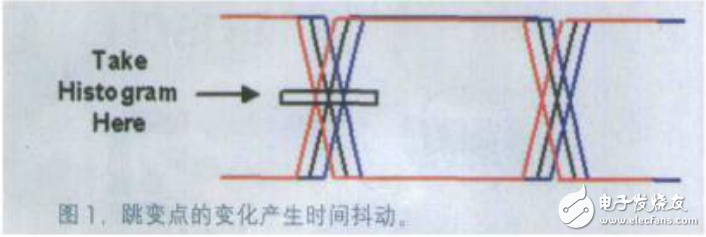

早期使用模拟示波器时，工程师利用不同的输入信号描述抖动变化。目前的数字示波器增加了附加功能可完成这一测试。Tektronix 的 CSA8000 可以设置采样时间长度，产生时间抖动和幅度变化的直方图，列出每个参数的统计数据，如均值、中值和方差。简而言之，它能提供足够的数据估算 BER，CSA8000 提供的规一化统计数据为高斯函数。
