三坐标测量仪通用性能力与定制化适配
一、三坐标测量仪的通用性
不管是哪个行业，精密制造都绕不开三个核心命题：
1、复杂形位公差
传统量具如游标卡尺无法量化轴承滚到的圆度误差，高度规难以捕捉曲面的微观形变，影像仪无法满足深孔内的垂直度测量。而三坐标测量机通过三维空间点云采集与算法拟合，能转化为精确的数据。
2、批量检测效率

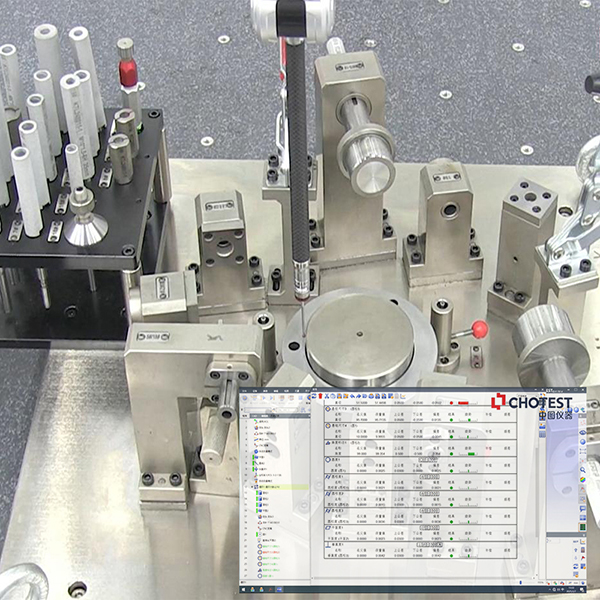

航空叶片生产线每天需要检测数百件，汽车零部件厂商要应对的是上千个散热器的全尺寸测量。传统测量方法满足不了现代测量节奏。而三坐标“一次编程，批量复用”的自动化编程功能，配合智能路径规划，可以将单件检测时间从小时级压缩至分钟级。如汽车检具测量中，通过预设程序可自动完成定位销、检测销的全参数测量，效率提升数倍。
3、数字追溯的数字化需求
三坐标测量机生成的电子报告可以完整记录测量时间、环境参数、公差范围等信息，与MES系统无缝对接，形成“测量-分析-反馈”的闭环，为工艺优化提供数据支撑。
三坐标测量仪的这种通用性基于对制造行业底层测量逻辑的深刻理解——无论零件形态如何变化，对"尺寸精准"和"形位可靠"的追求是相通的。核心在于其稳定的精度基准和灵活的测量逻辑。
二、三坐标如何“量体裁衣”？
面对不同行业的特殊场景，三坐标测量机通过硬件定制与软件适配，针对特殊场景定制化适配，打造行业专属解决方案。
1、航空航天领域

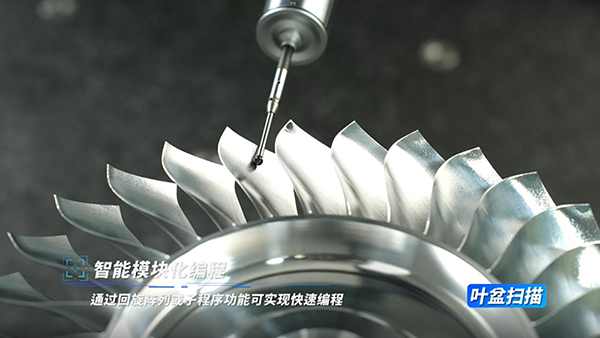

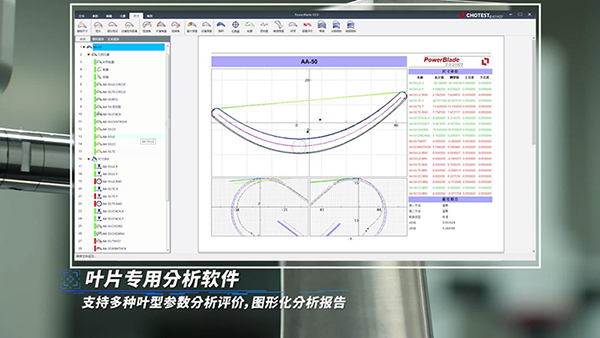

涡轮叶片在1600℃高温下产生的微小变形，会影响飞行安全。中图三坐标测量仪的四轴联动技术与专用分析软件PowerBlade组合，避免传统三坐标的“拼接误差”，全面评价前/后缘、叶型轮廓、弦长、弦线角、位置度、最大厚度、边缘厚度、波纹度、扭转角等关键参数指标，精准分析叶型质量状态。
2、汽车制造领域
汽车制造的测量场景既有散热器等超1米的大尺寸工件，也有阀体深孔等微观特征。三坐标通过“大行程设计+柔性测针系统”双向解决：
（1）Mars8106三坐标的1.2米测量范围覆盖散热器整体，搭配100mm加长测针，
（2）对主动横向稳定杆机壳的斜齿同轴度测量，三坐标配置10mm大直径测针能规避齿间间隙干扰，实现0.1mm级精度控制。
（3）三坐标的智能避让技术通过圆弧路径规划，让测针检测销孔的效率提升了50%以上。

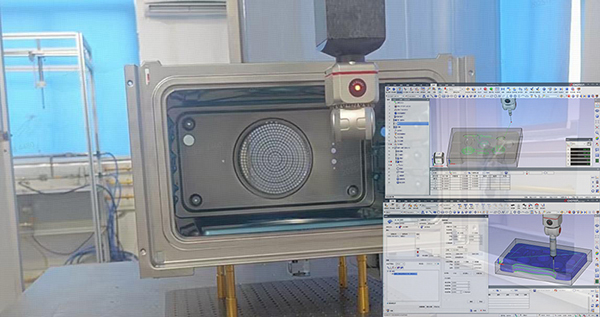

3、半导体行业

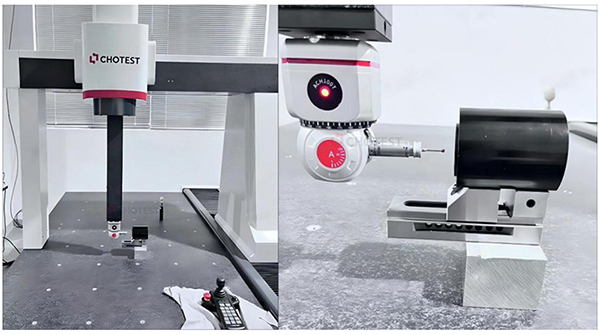

轴套量测轴承孔的同心度若偏差超过0.003mm，就可能导致设备运行异响甚至卡停。三坐标配备ACH100T测座重复定位精度达0.3μm，具有微米级同心度分析能力，结合PowerDMIS软件的圆柱拟合算法，能直接计算两孔轴线的空间偏移。
4、煤矿行业

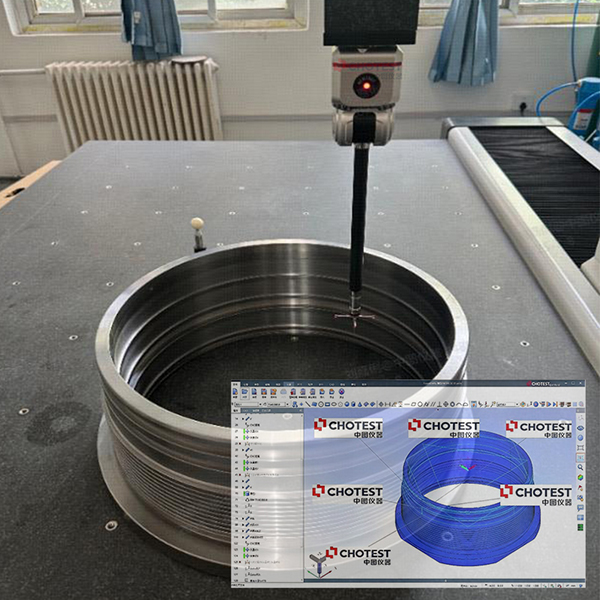

煤矿井下，液压支架导向套的深孔密封槽测量关乎矿工安全，若深度若超出公差0.1mm，可能引发井下泄漏事故。三坐标的300mm超长测杆配合全自主触发测头可深入孔内，在狭窄空间内精准捕捉槽宽与深度，测量精度控制在0.005mm内。
三坐标测量仪"通用基础+定制延伸"的特质，推动着制造业从“粗放生产”向“精准制造”升级，它的价值不仅在于能测量0.001mm的精度，更在让不同领域的质量管控有了可对比的基准”，以及让每个领域的特殊测量需求转化为可量化的数据。
