三坐标测量仪：从机械精密到智能协同的技术

2035085 2025-08-28 | docx | 3.84 MB | 次下载 | 免费

资料介绍

三坐标测量仪从“点测量”到“空间测量”

三坐标的桥式结构设计打破了机械结构对精度的限制。它通过花岗岩工作台与高性能导轨的组合，构建了稳定的三维测量基准。三坐标的高刚性桥式结构（如Mars系列的核心设计）可带动测头在X、Y、Z三个轴向上自由移动，实现对空间任意点的坐标采集，这一突破让“三维空间精度”从概念变为现实。

配合高精度光栅尺的应用，将位置精度控制到微米级；同时硬件层面（如ALPHA4全自主化运动控制器）的协同进化，实现了高效平滑运动和高空间运动重复性。

三坐标高刚性结构设计，进一步减少了环境振动与自身形变对测量的影响，即使在车间复杂环境中，仍能保持稳定的测量精度。

测头：让三坐标测量仪深入微观世界

机械结构的变化让三坐标测量机从“实验室设备”走向“生产线工具”，但真正拓展其测量边界的，是测头技术的突破。从最初的触发式测头到如今的扫描式测头，从单一测针到自动换针系统，每一次技术升级都在突破测量的空间限制，使三坐标测量机能够应对各种复杂的测量场景：

1、触发式测头通过测针与工件的接触产生信号，能获取离散点数据，但无法满足复杂曲面或要求高密度数据的场景，难以应对批量检测需求；

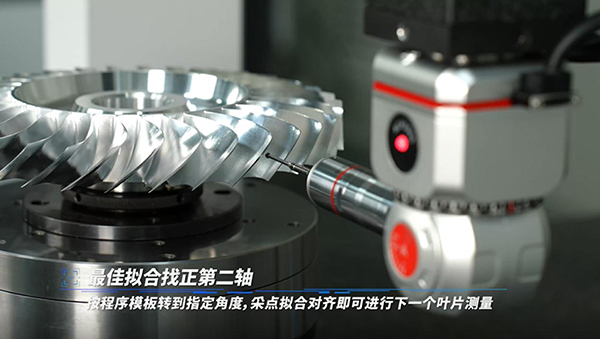

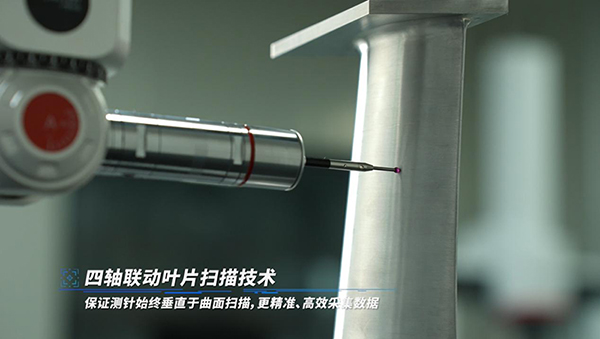

2、扫描测头能以每秒数百点的速率连续采集数据，轻松勾勒出复杂型面的真实轮廓；

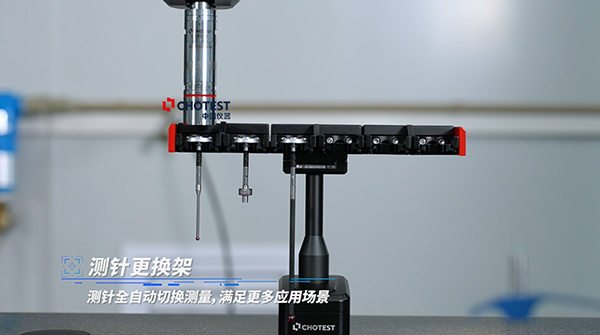

3、智能自动换针系统解决了“测针适配性”难题，结合微型测针与灵活加长杆，能深入传统工具无法企及的深腔、微孔等“死角”。

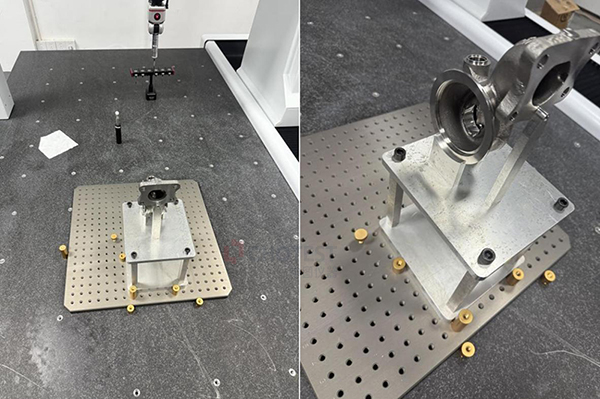

在电机定子测量中，中图三坐标微型测针可深入0.5mm宽的散热槽，配备全自动测针更换架，根据测量程序自动切换不同长度、角度的加长杆及微型测针，精准深入定子槽底、微型散热孔、轴承安装孔等隐蔽区域。

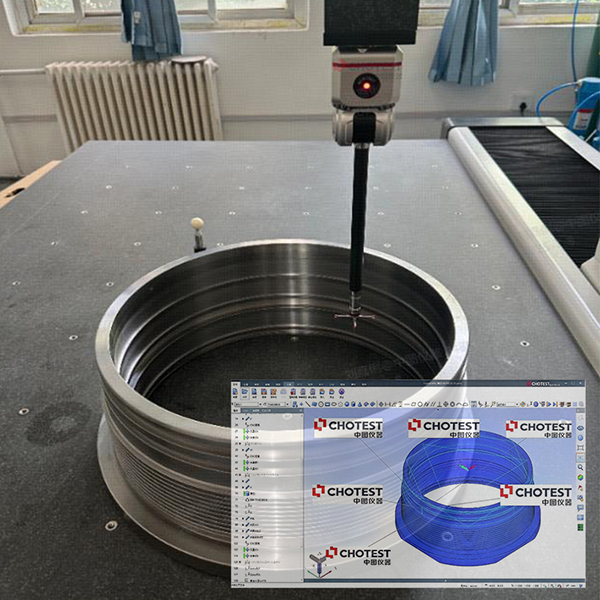

Mars Classic 10158 三坐标测量机300mm加长杆能探入煤矿导向套的深孔，测量密封槽的深度与宽度。

测量软件：使三坐标测量仪从“数据采集”到“智能决策”

早期的三坐标测量软件功能是单一的数据记录，而如今是集智能规划、仿真、分析与闭环控制于一体的核心中枢，实现了测量流程的数字化。如PowerDMIS专业测量软件通过导入工件的CAD模型，自动识别待测特征，规划最优测量路径，并模拟测针运动轨迹进行碰撞检测——在汽车散热器测量中，这种“虚拟预演”能避免测针与密集散热片的碰撞，将编程时间从数小时缩短至几分钟。自动编程功能则让批量检测效率倍增，一次编程即可复用至同批次所有零件，大幅降低人工干预。

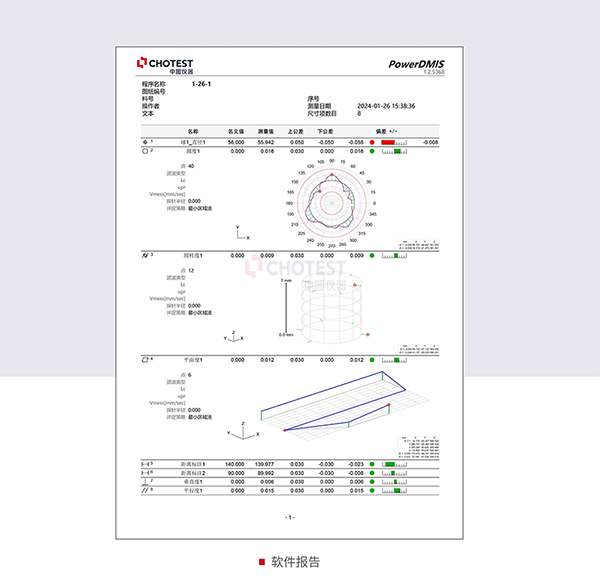

测量结果可即时生成SPC统计过程控制报告，可实时监控关键尺寸的波动趋势，精准反馈至加工工艺环节，形成“测量-分析-改进”的实时质量优化循环，真正将数据转化为生产力。
