　　仔细观察某个采样点，可以看到计时不准（时钟抖动或时钟相位噪声）是如何形

　　成振幅变化的。由于高 Nyquist 区域（例如，f1 = 10 MHz 到 f2 = 110 MHz）欠

　　采样带来输入频率的增加，固定数量的时钟抖动自理想采样点产生更大数量的振

　　幅偏差（噪声）。另外，图 2 表明时钟信号自身转换速率对采样时间的变化产生

　　了影响。转换速率决定了时钟信号通过零交叉点的快慢。换句话说，转换速率直

　　接影响 ADC 中时钟电路的触发阈值。

　　图 1 100MSPS 采样的两个输入信号显示了混叠带来的相同采样点

　　图 2 时钟抖动形成更多快速输入信号振幅误差

　　如果 ADC 的内部时钟缓冲器上存在固定数量的热噪声，则转换速率也转换为

　　计时不准，从而降低了 ADC 的固有窗口抖动。如图 3 所示，窗口抖动与时钟

　　抖动（相位噪声）没有一点关系，但是这两种抖动分量在采样时间组合在一起。

　　图 3 还表明窗口抖动随转换速率降低而增加。转换速率一般直接取决于时钟振

　　幅。

　　时钟抖动导致的 SNR 减弱

　　有几个因素会限制 ADC 的 SNR，例如：量化噪声（管线式转换器中一般不明

　　显）、热噪声（其在低输入频率下限制 SNR），以及时钟抖动（SNRJitter）（请参

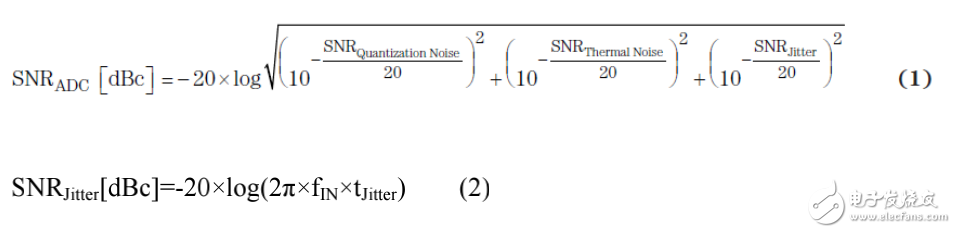

　　见下面方程式 1）。SNRJitter 部分受到输入频率 fIN（取决于 Nyquist 区域）的限

　　制，同时受总时钟抖动量 tJitter 的限制，其计算方法如下：
