嵌入式Linux网络编程之NTP协议实现实验解析

2362486 2017-10-18 | rar | 0.3 MB | 次下载 | 1积分

资料介绍

　1．实验目的
　　通过实现NTP协议的练习，进一步掌握Linux 网络编程，并且提高协议的分析与实现能力，为参与完成综合性项目打下良好的基础。
　　2．实验内容
　　Network Time Protocol（NTP）协议是用来使计算机时间同步化的一种协议，它可以使计算机对其服务器或时钟源（如石英钟，GPS等）做同步化，它可以提供高精确度的时间校正（LAN上与标准时间差小于1毫秒，WAN上几十毫秒），且可用加密确认的方式来防止恶毒的协议攻击。
　　NTP提供准确时间，首先要有准确的时间来源，这一时间应该是国际标准时间UTC。 NTP获得UTC的时间来源可以是原子钟、天文台、卫星，也可以从Internet上获取。这样就有了准确而可靠的时间源。时间是按NTP服务器的等级传播。按照距离外部UTC 源的远近将所有服务器归入不同的Stratun（层）中。Stratum-1在顶层，有外部UTC接入，而Stratum-2则从Stratum-1获取时间，Stratum-3从Stratum-2获取时间，以此类推，但Stratum层的总数限制在15以内。所有这些服务器在逻辑上形成阶梯式的架构并相互连接，而Stratum-1的时间服务器是整个系统的基础。

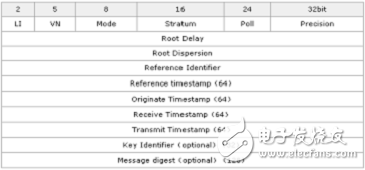

　　进行网络协议实现时最重要的是了解协议数据格式。NTP数据包有48个字节，其中NTP包头16字节，时间戳32个字节。其协议格式如图10.9所示。
　　嵌入式Linux网络编程之NTP协议实现实验解析

　　图10.9 NTP协议数据格式
　　其协议字段的含义如下所示。
　　n LI：跳跃指示器，警告在当月最后一天的最终时刻插入的迫近闺秒（闺秒）。
　　n VN：版本号。
　　n Mode：工作模式。该字段包括以下值：0－预留；1－对称行为；3－客户机；4－服务器；5－广播；6－NTP控制信息。NTP协议具有3种工作模式，分别为主/被动对称模式、客户/服务器模式、广播模式。在主/被动对称模式中，有一对一的连接，双方均可同步对方或被对方同步，先发出申请建立连接的一方工作在主动模式下，另一方工作在被动模式下；客户/服务器模式与主/被动模式基本相同，惟一区别在于客户方可被服务器同步，但服务器不能被客户同步；在广播模式中，有一对多的连接，服务器不论客户工作在何种模式下，都会主动发出时间信息，客户根据此信息调整自己的时间。
　　n Stratum：对本地时钟级别的整体识别。
　　n Poll：有符号整数表示连续信息间的最大间隔。
　　n Precision：有符号整数表示本地时钟精确度。
　　n Root Delay：表示到达主参考源的一次往复的总延迟，它是有15～16位小数部分的符号定点小数。
　　n Root Dispersion：表示一次到达主参考源的标准误差，它是有15～16位小数部分的无符号定点小数。
　　n Reference Identifier：识别特殊参考源。
　　n Originate Timestamp：这是向服务器请求分离客户机的时间，采用64位时标格式。
　　n Receive Timestamp：这是向服务器请求到达客户机的时间，采用64位时标格式。
　　n Transmit Timestamp：这是向客户机答复分离服务器的时间，采用64位时标格式。
　　n Authenticator（Optional）：当实现了NTP认证模式时，主要标识符和信息数字域就包括已定义的信息认证代码（MAC）信息。
　　由于NTP协议中涉及比较多的时间相关的操作，为了简化实现过程，在本实验中，仅要求实现NTP协议客户端部分的网络通信模块，也就是构造NTP协议字段进行发送和接收，最后与时间相关的操作不需进行处理。NTP协议是作为OSI参考模型的高层协议比较适合采用UDP传输协议进行数据传输，专用端口号为123。在实验中，以国家授时中心服务器（IP地
