1理解Thumb-2
首先，让我们从一个看起来并不明显的起点开始讨论节能技术—指令集。所有Cortex-M CPU都使用Thumb-2指令集，它融合了32位ARM指令集和16位Thumb指令集，并且为原始性能和整体代码大小提供了灵活的解决方案。在Cortex-M内核上一个典型的Thumb-2应用程序与完全采用ARM指令完成的相同功能应用程序相比，代码大小减小到25%之内，而执行效率达到90%（当针对运行时间进行优化后）。
Thumb-2中包含了许多功能强大的指令，能够有效减少基础运算所需的时钟周期数。减少时钟周期数意味着现在你能够以更少的CPU功耗完成手头的工作。例如，假设要完成一个16位乘法运算（如图1所示）。在一个8位8051内核的MCU上执行这个运算将需要48个时钟周期，并占用48字节的Flash存储空间。使用一个16位内核的MCU（例如C166）执行相同的运算需要8个时钟周期，并占用8字节的Flash存储空间。相比之下，在使用Thumb-2指令集的Cortex-M3内核中完成相同运算仅仅需要1个时钟周期，并占用2字节的Flash存储空间。Cortex-M3内核能够通过使用更少时钟周期完成相同任务，节省了能耗；同时也能够通过占用极少的Flash存储空间，减少Flash存储器访问次数，实现最终能耗节省的目标（除此之外，更小的应用代码也使得系统可以选择更小的Flash存储器，进一步降低整体系统功耗）。

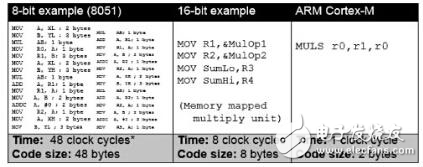

图1 时钟周期数对比

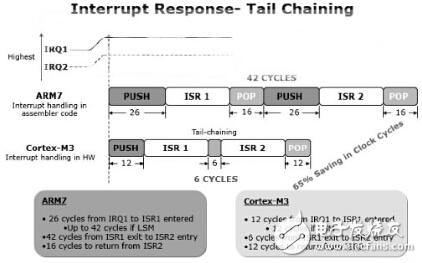

图2 ARM7和Cortex-M3的中断响应
首先，让我们从一个看起来并不明显的起点开始讨论节能技术—指令集。所有Cortex-M CPU都使用Thumb-2指令集，它融合了32位ARM指令集和16位Thumb指令集，并且为原始性能和整体代码大小提供了灵活的解决方案。在Cortex-M内核上一个典型的Thumb-2应用程序与完全采用ARM指令完成的相同功能应用程序相比，代码大小减小到25%之内，而执行效率达到90%（当针对运行时间进行优化后）。
Thumb-2中包含了许多功能强大的指令，能够有效减少基础运算所需的时钟周期数。减少时钟周期数意味着现在你能够以更少的CPU功耗完成手头的工作。例如，假设要完成一个16位乘法运算（如图1所示）。在一个8位8051内核的MCU上执行这个运算将需要48个时钟周期，并占用48字节的Flash存储空间。使用一个16位内核的MCU（例如C166）执行相同的运算需要8个时钟周期，并占用8字节的Flash存储空间。相比之下，在使用Thumb-2指令集的Cortex-M3内核中完成相同运算仅仅需要1个时钟周期，并占用2字节的Flash存储空间。Cortex-M3内核能够通过使用更少时钟周期完成相同任务，节省了能耗；同时也能够通过占用极少的Flash存储空间，减少Flash存储器访问次数，实现最终能耗节省的目标（除此之外，更小的应用代码也使得系统可以选择更小的Flash存储器，进一步降低整体系统功耗）。
图1 时钟周期数对比
图2 ARM7和Cortex-M3的中断响应
