为了得到高达 20kHz 的开关频率，赛米控在 SKiM?功率模块中集成了三电平逆变器结构。SKiM? IGBT 产品组合为光伏和 UPS 市场上提供了最优的效率。相对于标准两电平解决方案减少的损耗，用于三电平逆变器的 SKiM ?在 15 kHz 频率范围内可减少高达 10％的损耗。
SKiM?功率模块集成了最新的IGBT和二极管。600/650V IGBT3和 1200V IGBT4具有低开关和导通损耗，可最大限度地提高应用的转换效率。使用三电平解决方案的主要优点在于其输出波形接近正弦波，谐波分量少，输出滤波器的尺寸减小了（这意味着可降低成本和减小外形尺寸）。相比两电平解决方案，总损耗得以最小化。SKiM 的功率范围为 50kW-250kW 额定逆变器功率。
三电平逆变器解决方案提供的效率最高可达 99％。得益于三电平方案降低了损耗且导热率高，散热器的尺寸也减小了。同时，得益于谐波分量减少、良好的输出波形和 EMI 干扰小，输出滤波器的尺寸得以缩小。采用三电平逆变器可实现成本低、重量轻、尺寸小且转换效率最高的设计。

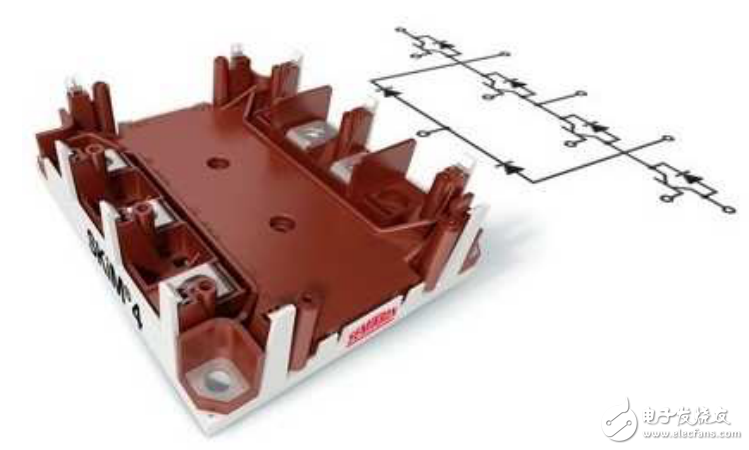

图片：SKiM?，为三电平光伏和 UPS 逆变器优化的隔离式功率模块
?
