锂电池极片涂布干燥过程的方法解析

2755805 2017-11-12 | rar | 1.4 MB | 次下载 | 免费

资料介绍

　　锂电池电极是一种颗粒组成的涂层，电极制备过程中，均匀的湿浆料涂敷在金属集流体上，然后通过干燥去除湿涂层中的溶剂。电极浆料往往需要加入聚合物粘结剂或者分散剂，以及炭黑等导电剂。尽管固含量一般大于30%，但是干燥过程中，溶剂蒸发时，涂层总会经历一定的收缩，固体物质在湿涂层中彼此接近，最后形成多孔的干燥电极结构。

　　锂电池极片涂布干燥过程的方法解析

　1、前言

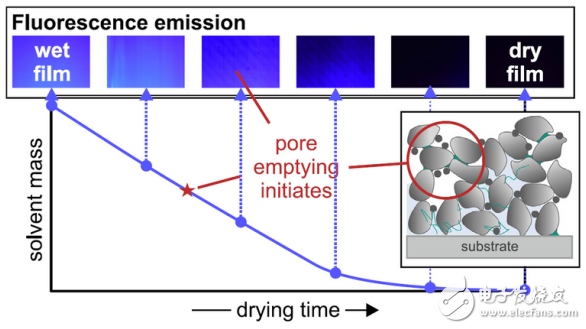

　　毛细管力作用在三相界面上，半月形液相蒸发固化，并显著影响电极微结构。当涂层收缩完成，随着溶剂进一步蒸发，气-液界面逐步从孔隙中退出，最后形成干涂层。在涂层收缩和溶剂蒸发过程中，添加剂容易迁移，可能在多孔电极中重新分配，比如普遍认为存在的粘结剂迁移。当干燥速度太高时，涂层表面溶剂蒸发，可溶性的或分散性的粘结剂倾向于以高浓度存在于涂层表面。相反，较低的干燥速度可以使粘结剂分布平衡。粘结剂迁移是电极制造过程中不期望发生的，局部富集必然导致其他区域量减少，比如涂层和集流体界面粘结剂减少会导致涂层结合强度低。而且粘结剂分布不均匀也会导致电池电化学性能裂化，比如内阻增加，相应倍率特性变差。因此，干燥条件以及溶剂蒸发对电极制造过程是非常重要的。

　　另外，涂层干燥又是和能源消耗相关的，因此电极干燥也是决定性的成本因素。近年来，电池工业上不断要求提高干燥速度，减少烘箱长度，从而降低能源消耗成本。要想提高干燥速度，就需要提高温度或者加大风量，然而这又会导致电极性能的下降。幸好，电极干燥不是一个线性过程，可以分为两个阶段，在第二阶段可以提高干燥速率。基于此，多区域干燥模型能够显着减少所需的干燥时间。这就需要我们深入认识电极干燥过程，不断克服目前的局限。
