开关电源课件

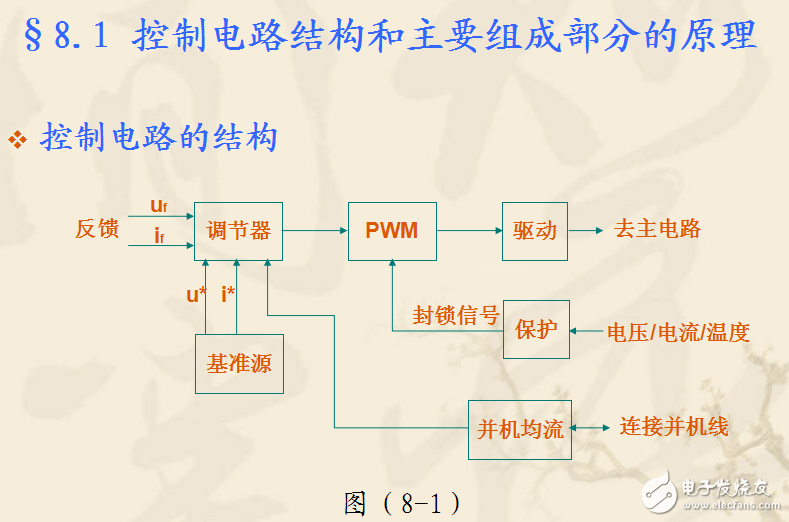

开关电源的主电路主要处理电能，而控制电路主要处理电信号，属于“弱电”电路，它控制着主电路开关器件的工作。电源的很多指标，如稳压稳流精度、纹波、输出特性等也与控制电路相关。控制电路的设计质量对电源的性能至关重要，是设计工作的重点。
控制电路功能众多，相对复杂，设计内容复杂，周期较长，甚至可能出现反复，有时一些参数的确定还需要通过试验来得到。
一、驱动电路
驱动电路是控制电路与主电路的接口，同开关电源的可靠性、效率等性能密切相关。驱动电路需要有很高的快速性，能提供一定的驱动功率，并具有较高的抗干扰和隔离噪声能力。
二、调节器电路
调节器的作用是将给定量和反馈量进行比较和运算，得到控制量。调节器的核心是运算放大器。
