发视频资料介绍
描述

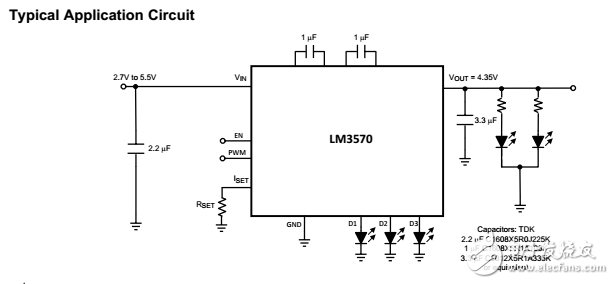

lm3570装置提供了一个完整的LED驱动器解决方案的无线手机和使用显示器和键盘等便携式设备。有三个恒流源，高达三白光LED可用于显示照明与优良的电流匹配（0.3%典型）。输出电压的调节4.35v适合电压模式驱动辅助键区LED。
lm3570利用效率高3 / 2与预调节回路，最大限度地减少对输入噪声的CMOS电荷泵。它接收从2.7V至5.5V的输入电压范围和维持一个恒定的电流的电流通过一个外部RSET电阻测定。
该装置提供高达总负荷电流80mA至容纳多达三个白光LED的任何组合，并从VOUT附加电流。其开关频率为500kHz处。为了使携带的噪声频谱远离便携式射频设备中的敏感频率。
通过对PWM引脚施加脉宽调制（PWM）信号，用户能够独立控制调节电流源输出的亮度，而无需关闭调节输出电压。
