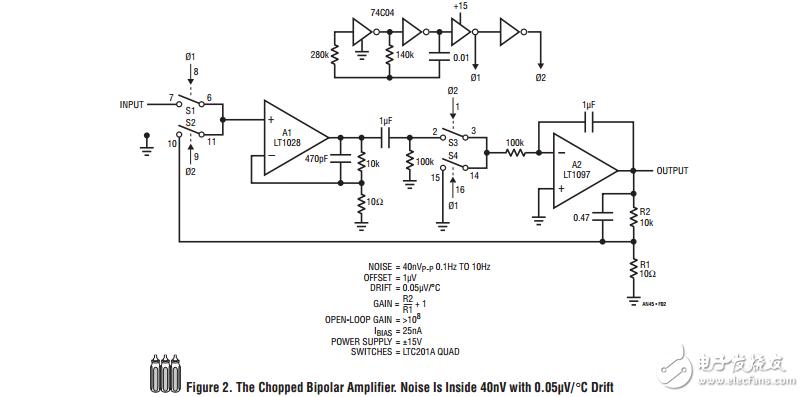

Low Noise和漂移斩波双极放大器图2的电路结合了LT 1028的低噪声放大器基于斩波器的载波调制方案实现一个非常低噪声，低漂移直流放大器。直流漂移和噪声性能超过现有的任何可用单片放大器。偏移量在1 V以内，漂移较小超过0.05μV /°在10Hz带宽C.噪声小于40nv，远低于整体斩波稳定放大器。偏置电流的双极LT1028输入，是25na。这些规格适合要求苛刻的传感器信号调节情况，如高分辨率秤和磁搜索线圈。
74c04逆变器构成一个简单的两相方波在350hz运行时钟。振荡器提供了互补驱动器S1和S2，导致A1看到输入电压斩波。A1放大交流信号。A1方波输出同步S3和S4解调。因为这些开关是同步驱动与输入斩波器，适当振幅和极性信息的A2，DC输出放大器。这个阶段集成了广场波变成直流电压，提供输出。输出分为（R2和R1）和反馈到输入斩波器，它作为一零信号参考增益，1000在这种情况下，是由R1比。因为A1是交流耦合，其直流偏移和漂移不影响整体电路偏移，导致极低的偏移量和漂移说。
