BPP1N5004D单通道高压功率模块，应用简单，方便。

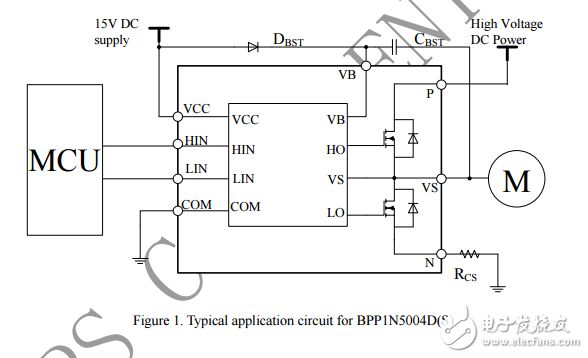

Description The BPP1N5004D（S） is a high voltage 1-Phase IPM （Intelligent Power Module）。 It integrate HVIC and high-performance MOSFET for BLDC and PMSM motors. Separate Open-Source Pins from Low-Side MOSFETs for Current-Sensing. The input is work with Schmitt-trigger and the logic voltage level is compatible with 3.3V/5V/15V signal. UVLO， dead time and thermal monitoring is also provide.
Features ? Built-in high-performance 500V/4A MOSFET ? Robust at negative transient voltage ? Gate drive supply range from 10V to 20V ? 3.3V， 5V and 15V input logic input compatible ? UVLO for both high side and low side ? Built-in dead time to avoid cross-conduction ? Available in DIP8 and SOP8 package
