发视频资料介绍
可对待测电路板做ICT,开短路、上电功能测试多种测量！用于电路板全面测量的理想方案

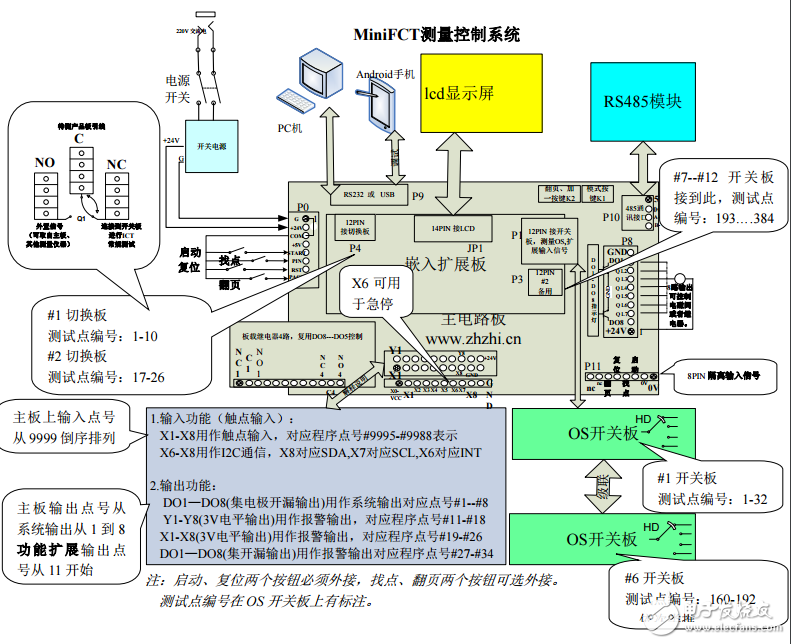

控制板特点? 短路自学习功能，真正意义的开短路测试，不同于测排线的测试方法。? 保护二极管自学习功能。? 具有找点功能，方便寻找接线不良的位置。? 晶体管输出可驱动电磁阀、继电器，标准配置 8 路。? 可程式化测试，通过 PC 机串口及 USB 口通信步骤配置软件，支持按键步骤配置? 单步调试功能，测量结果查看功能? 二次开短路测试功能? 良品与不良品通过 LCD 界面显示，不良品有报警音，在测试过程中只听声音便可得知测试结果，测试更轻松? 自动计数功能，良品与不良品分别计数，方便实用。? 支持联板开短路测试功能。? 配合 PC 软件，可储存产品测试数据。? 简单的自动化控制场合可取代 PLC ? 上电开关板自检，错误则 LCD 进入 ERR PIN 界面，几秒后退出。? 支持电子元器件测量，如电阻、二极管、电容、光耦、三极管、四线电阻测试? 支持 PC 机串口、USB 口、按键、手机蓝牙等多种调试方式? 可设置试用期? 可配置自动重测功能，用于测试针接触不良时。? 其他电、磁、声、光测量。支持功能定制? 更复杂的系统需要切换板切换 3. 产品用途? 可用于各种连接器、线材的开短路测试? BGA 封装后的各种测试? 电路实板功能测试? 电路板功能测试
