LX8201是深圳市乐?信科技服务有限公司最新?研的?款微孔雾化?专?驱动芯?，结合标准外围电路，能有效驱动控制市?上各种微孔雾化?，基于独特的电路设计和软件算法，其在功耗以及成本上均具有明显的优势。
本应用笔记将帮助用户了解典型应用一（DC5V）测试板的功能细节，以及如何根据用户自己的需求调整参数，从而实现快速着手开发产品。
?
?
概述

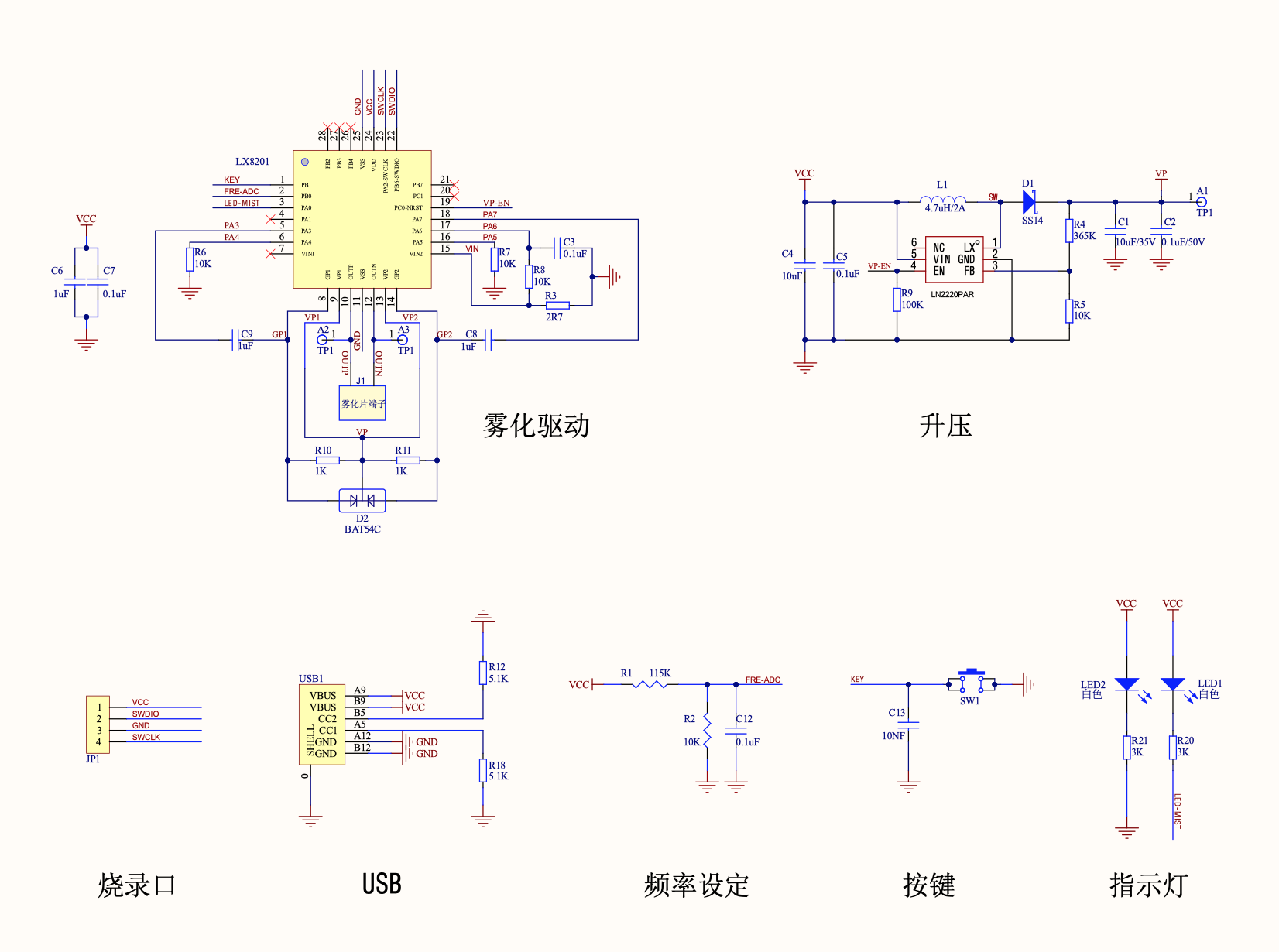

典型应用一（DC5V）是一个基于最简配置的测试板，只包括了芯片的标准外部电路，升压电路，以及必要的按键、指示灯、供电、烧录、频率设定电路。具体原理图如下：
?
工作模式
- 短按按键开机，进入连续雾化模式；再次短按按键，进入间隙雾化模式（雾化5S暂停5S）；再次短按按键关机。
-
指示灯：
- LED1：雾化时常亮，暂停时灯灭，开路/短路告警时快闪2S后灯灭。
- LED2：插上外部供电时常亮。
?
供电
- VCC供电电压范围为3.0-5.5V；
- 当VCC电压低于3.2V时不能开机，开机后当VCC电压低于3.1V时会自动关机；
- 关机后，休眠电流小于15uA（LX8201+升压电路的静态电流）；
- 测试休眠电流时的注意事项：
?
频率调整
- 通过配置电阻R1，R2可以设定中心频率，计算公式为（单位KHz）：
Fs = 100*(1+R2/(R1+R2))?
测试板的默认设置为R1=115K，R2=10K，Fs=108KHz；
-
提示：
- 可以参考下表的典型频率和R1/R2电阻值设定；
|
Fs?（KHz） |
R1? |
R2 |
|
102K |
470K |
10K |
|
108K |
115K |
10K |
|
111K |
80.6K |
10K |
|
113K |
68K |
10K |
|
133K |
20K |
10K |
|
152K |
9.1K |
10K |
|
162K |
6.2K |
10K |
|
170K |
4.64 |
10K |
|
180K |
2.49K |
10K |
|
185K |
1.91K |
10K |
- R1、R2需要选择±1%的电阻。
- 频率设定电路的目的是为了用户快速入门。用户正式商用的版本，可以联系乐而信官方客服，定制芯片的软件版本，去掉这部分电路。
?
追频范围
- 追频范围为Fs ±5%。测试板会自适应雾化片的最佳频率，在Fs的上下5%范围内自动追频。
-
提示：
- 阻抗分析仪测试的中心频率Fs并不一定准确；
- 实际安装也会影响中心频率，尤其是用硅胶圈压紧安装的场景下影响十分显著；
- 建议咨询雾化片供应商具体Fs参数；
- 如有疑问，请联系乐而信官方客服协助测试雾化片的Fs。
?
电压调整
- 测试板默认电压为22.5V。
- 可以通过调整R4，R5来实现电压设定，计算公式为（单位V）：
VP=0.6*(1+R4/R5)
-
提示：
- R4，R5需要选择±1%的电阻；
- R4不需要并滤波电容；
- 如果VP电压高于22.5V，需要考虑C1改为10uF/50V，但是这样会导致成本上升。
- VP最大设定值27V，超过这个电压值可能烧毁芯片；
- R9下拉电阻必须为100K，不可以变小。
?
电流调整
- 通过修改采样电阻R3，可以调整雾化驱动电流。计算公式（单位mA）：
Is =100/R3
测试板上R3默认为2.7欧，也就是雾化驱动电流为37mA.
- 提示：R3最小为1欧，小于1欧会有烧毁芯片的风险。
?
电压电流设定经验
- 一般结构为硅胶圈压紧安装雾化片的，先设定电压26.4V（R1=430K），而结构为用弹簧顶住雾化片的，选择默认电压22.5V。玩具类产品建议设定电压21.5V（R1=348K）以保证低于24V安全电压要求。
- 先设定电压，再按照预期输出功率反算电流值，设定R3；
- 测试雾化量。如雾化量偏小，先调高电流；如果调高电流效果不明显，则进一步调高电压；如雾化量偏大，则调低电流，但R3一般建议最大5欧，如果此时雾化量仍然偏大，则调低电压。
- 注意：输出功率（电压*电流）不得大于2W且电流值不得大于100mA；
- 如果测试中雾化片发出滋滋声，则调低电压；
- 注意雾化片的一致性，建议至少测试10pcs，综合后设定电压和电流。
- 输入功率：可以按照80-85%的效率来推算输入功率。VP越高，效率越低。
?
开路和短路
测试板带开路和短路保护和告警功能：
- 开机前，必须插上雾化片并按照雾化片规格书设定正确的中心频率，否则测试板可能不会开机，具体表现为：短按按键后，LED1快闪2S；
- 雾化工作期间，如果检测到开路或者短路，则LED1快闪2S后关机；
-
提示：
- 短路告警的响应时间为1-5mS，开路告警的响应时间为100mS。
