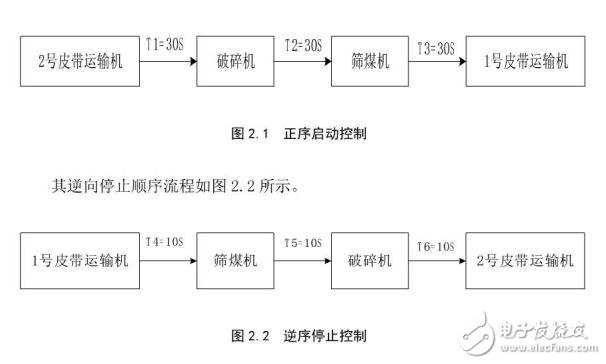

S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200 系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200 系列具有极高的性能/价格比。本设计遵循设计要求，基于S7-200，选择CPU224 作为主机，通过编写的程序，控制启动和停止按钮，从而控制锅炉上煤系统中电动机按一定的顺序启动和停止，并要求启动和停止过程中需要设定一定的时间间隔。顺序启动中，按下启动按钮后，2 号皮带运输机运行，30S 后破碎机运行，30s 后筛煤机运行，30S后1号皮带运输机，每台电机启动时相应的指示灯亮。停止时按相反方向顺序停车，按下停止按钮，1号皮带运输机停止，按照10S 的时间间隔依次反相停车，停车后相应的指示灯灭。保证各台电机按规定顺序启停，相应的指示灯亮按顺序亮灭。
