发视频资料介绍
ADV7610提供专业级（无HDCP）和工业级两种版本，工作温度范围为-40℃至+85℃。

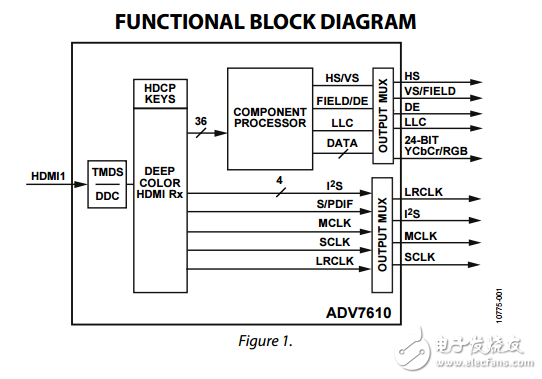

ADV7610是一款高质量、单输入HDMI接收器，内置HDMI兼容型接收器，支持HDMI规范规定的所有强制性3D电视格式，和最高UXGA 60 Hz、8位的分辨率。
ADV7610具有一个4通道立体声音频输出端口，用于输出从HDMI流提取的音频数据。HDMI接收器具有高级静音控制器，可消除音频输出中的外来声频噪声。
可以访问下列音频格式：
来自I2S串行器的4路音频流（8通道）
来自S/PDIF串行器的音频流（两个未压缩通道或N个压缩通道，例如AC3）
DST音频流
HDMI端口具有专用的5 V检测和热插拔置位引脚。该HDMI接收器还包括一个集成均衡器，用于确保该接口在长电缆条件下具有鲁棒的工作性能。
ADV7610内置一个主分量处理器（CP），用于处理来自HDMI接收器的视频信号。它提供的功能包括：对比度、亮度和饱和度调整，STDI检测模块，自由运行，以及同步对准控制等。
ADV7610采用先进的CMOS工艺制造，提供6 mm x 6 mm、76引脚CSP_BGA封装，符合RoHS标准；额定温度范围为?40°C至+85°C。
