提出一种高频时钟电路的设计方案。利用一款先进的可编程时钟合成器MPC92433，基于FPCJA的控制，实现4对LVDS信号输出。系统经过测试，输出时钟信号频率达到1 CHz，可以广泛应用到各种数字电路设计中。
时钟信号是任何数字电路设计的基础，而时钟源是雷达、通信、测试仪器等电子系统实现高性能指标的关键，很多电子设备和系统功能的实现都直接依赖于高性能的时钟源。文中选择时钟合成器MPC92433+FPGA的方式设计高频时钟源，实现了4路LVDS （Low Voltage Diff‘erential Signals）电平信号输出。

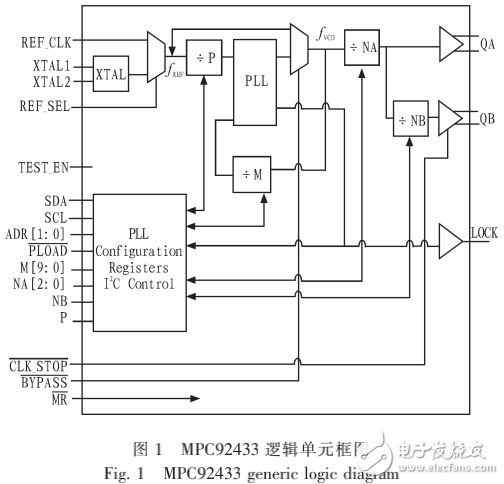

MPC92433是一款高性能时钟合成源，它是3.3 V兼容、PLL针对性的时钟合成器，输出LVPECL电平标准差分信号的频率范围为42.50-1 468 MHz，最大时钟抖动为10 ps/l CJHz，同时具有芯片体积小、功耗低等优点，凶此可以很容易地实现高频时钟信号的合成。
