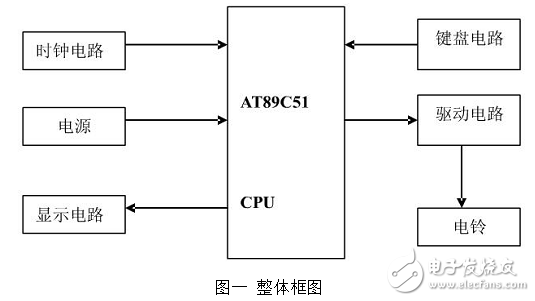

自动打铃系统，是以一片8位单片机为核心的实时时钟及控制系统。我们知道单片机的外接石英晶体振荡器能提供稳定、准确的基准频率，并经12分频后向内部定时器提供实时基准频率信号，设定定时器工作在中断方式下，连续对此频率信号进行分频计数，便可得秒信号，再对秒信号进行计数便可得到分、时等实时时钟信息。如果石英晶体振荡器的频率信号为6MHZ，设定定时器定时工作方式1下，定时器为3CBOH，则定时器每100ms产生1次中断，在定时器的中断定时处理程序中，每10次中断，则向秒计数器加1，秒计数器计数到60则向分计数器进位（并建立分进位标志），分计数器计数到60，则向时计数器进位，如此周而复始的连续计数，便可获得时、分、秒的信号，建立一个实时时钟。接下来便可以进行定时处理和打铃输出，当主程序检测到有分进位标志时，便开始比较当前时间（小时与分、存放在RAM中）与信息时间表上的作息时间（小时与分，存放在ROM）是否相同，如有相同者，则进行报时处理并控制打铃，如有不相同则返回主程序，如此便实现了报时控制的要求。
设计方案选择
1.2.1 方案一：数字电路设计的自动打铃系统
利用函数信号发生器来进行脉冲信号输出，利用74160N来设置十进制和六进制的进位输出。利用数码显示器来显示时间，利用或门、与门、非门、与非门、等电路元件进行组合实现打铃的控制。
1.2.2 方案二：基于单片机的自动打铃系统设计
单片机内部存储器设三个字节分别存放时钟的时、分、秒信息。利用定时器与软件结合实现1秒定时中断，没产生一次中断，存储器内相应的秒值加1；若秒值达到60，则将其清零，并将相应的分字节值加1；若分值达到60，则清零分字节，并将时字节值加1；若时值达到24，则将时字节清零。建立完一个实时时钟后接下来进行定时处理和打铃输出，当主程序检测到有分进位标志时，便开始比较当前时间与信息时间表上的作息时间是否相同，相同者，则进行报时处理并控制打铃，不相同则返回主程序。
