摘要：很多年来，发光二极管(LED)广泛的应用于状态显示与点阵显示板。现在，不仅可以选择近期刚刚研发出来的蓝光和白光产品(普遍用于便携设备)，而且也能在已有的绿光、红光和黄光产品中选择。例如，白光LED被认为是彩色显示器的理想背光源。但是，必须注意这些新型LED产品的固有特性，需要为其设计适当的供电电源。本文描述了新、旧类型LED的特性，以及对驱动电源的性能要求。
标准红光、绿光和黄光LED
使LED工作的最简单的方式是，用一个电压源通过串接一个电阻与LED相连。只要工作电压(VB)保持恒定，LED就可以发出恒定强度的光(尽管随着环境温度的升高光强会减小)。通过改变串联电阻的阻值能够将光强调节至所需要的强度。

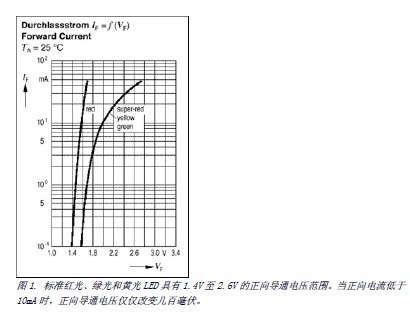

对于5mm直径的标准LED，图1给出了其正向导通电压(VF)与正向电流(IF)的函数曲线注意LED的正向压降随着正向电流的增大而增加。假定工作于10mA正向电流的绿光LED应该有5V的恒定工作电压，那么串接电阻RV 等于(5V -VF,10mA)/10mA = 300。如数据表中所给出的典型工作条件下的曲线图(图2)所示，其正向导通电压为2V。
