发视频资料介绍
为抑制输出整流二极管反向恢复引起的电压振荡，采用原边带箝位二极管的电路拓扑设计DC/DC变换器。通过调节移相角调节输出电压，利用开关管的结电容和外接电容以及原边串联电感作为谐振元件，使开关管能进行零电压开通和关断，与传统的移相变换器相比，在变压器原边增加了2个二极管对输出整流二极管进行箝位，实验表明，该方案在实现开关管零电压开通和关断的同时，能够抑制输出整流二极管两端的电压振荡，减小输出整流二极管的电压应力。
主电路拓扑及工作过程分析

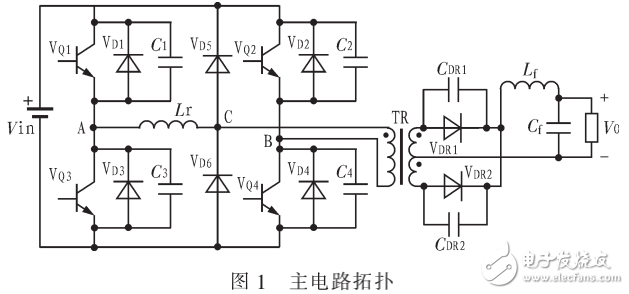

本设计所采用的主电路拓扑如图1所示。其中Vq1~Vq4为4个开关管，VDl~VD4分别是4个开关管的寄牛二极管，Cl-C4分别为4个开关管的结电容和外接电容，Vq5和Vq6是2个箝位二极管，Lr是谐振电感，VDR1和VDR5为输出整流二极管．CDRl和CDR2为输出整流二极管的等效并联电容。
