从消费到工业领域，无处不在的霍尔传感器有何学问

2755807 2017-11-22 | rar | 0.4 MB | 次下载 | 1积分

资料介绍

霍尔传感器是全球排名第三的传感器产品，它被广泛应用到工业、汽车业、电脑、手机以及新兴消费电子领域。
　　未来几年，随着越来越多的汽车电子和工业设计企业转移到中国，霍尔传感器在中国市场的年销售额将保持20%到30%的高速增长。
　　与此同时，霍尔传感器的相关技术仍在不断完善中，可编程霍尔传感器、智能化霍尔传感器以及微型霍尔传感器将有更好的市场前景。
　　什么是霍尔效应？
　　霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
　　后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，当电流垂直于外磁场通过导体时，载流子发生偏转，垂直于电流和磁场的方向会产生一附加电场，从而在导体的两端产生电势差，这一现象就是霍尔效应，这个电势差也被称为霍尔电势差。霍尔效应应使用左手定则判断。
　　从消费到工业领域，无处不在的霍尔传感器有何学问

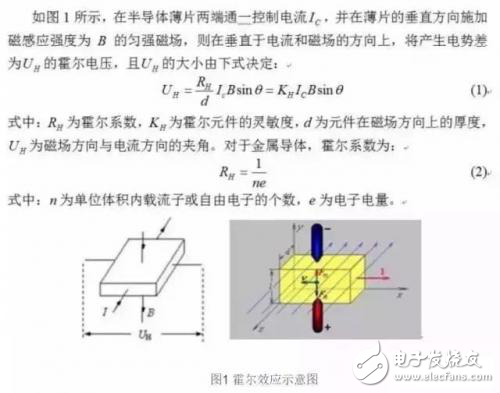

　　在式（1）中：若保持控制电流Ic不变，在一定条件下，可通过测量霍尔电压推算出磁感应强度的大小，由此建立了磁场与电压信号的联系，根据这一关系式，人们研制了用于测量磁场的半导体器件即霍尔元件。
　　霍尔效应的本质是：固体材料中的载流子在外加磁场中运动时，因为受到洛仑兹力的作用而使轨迹发生偏移，并在材料两侧产生电荷积累，形成垂直于电流方向的电场，最终使载流子受到的洛仑兹力与电场斥力相平衡，从而在两侧建立起一个稳定的电势差即霍尔电压。
　　正交电场和电流强度与磁场强度的乘积之比就是霍尔系数。平行电场和电流强度之比就是电阻率。大量的研究揭示：参加材料导电过程的不仅有带负电的电子，还有带正电的空穴。
　　什么是霍尔传感器？
　　霍尔传感器是根据霍尔效应制作的一种磁场传感器，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
　　通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
　　由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。霍尔传感器也称为霍尔集成电路，其外形较小，如下图所示：
