介绍了如何在变频电源机姐中应用基于模糊控制的PLC采实现励磁单元的艟制。结合实际，从模糊控制的原理出发，分析本系统所采用的模糊控制策略，并给出了实验结果。
随着PLC技术的不断发展，各PLC厂家推出了适于各类过程控制的智能专用模块，如PID模块等。但传统的PID调节超调量过大，而且易受环境干扰，所以有时PID控制难以满足要求，而模糊控制不仅对被控对象参数变化适应能力强，而且在对象模型结构发生较大改变时，也能获得较好的控制效果。因此，在本文所介绍的变频发电机组的项目中，我们使用了模糊控制来代替PID调节。

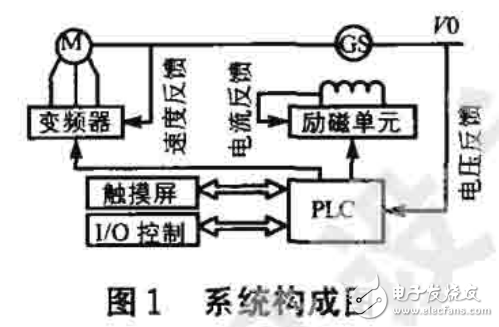

本文所介绍的电源系统是作为空调压缩机的测试平台，故对测试电源的输出电压波形要求较高，一般的变频电源难以满足要求，而采用基于模糊控制的PLC控制旋转式变频电源系统则能很好地满足要求。系统构成如图l。该系统主要是通过PLC控制发电机的转速和励磁达到调节电源电压和频率的目的。由2合同轴的异步电机和同步发电机作为发电机组，变频器选用ABB公司的ACS600，励磁单元采用ABB公司的直流电源DCS500，PLC采用OMRON公司的小型机CMP2A，人机界面选用OMRON公司的NT31触摸屏，PLC是整个系统的控制核心，通过模糊控制算法完成对变频器及励磁单元的控制，实现本系统变频发电的功能。
