发视频资料介绍
介绍了一种基于液晶技术的可变光衰减器（ VOA） 的原理， 提出了设计方案， 并对器件性能进行了测试。结果表明： 器件可实现小于 1 dB 的插入损耗， 提供 0~ 30 dB 的动态衰减范围， 小于 0. 1 dB 的分辨率， 响应时间小于50 ms。

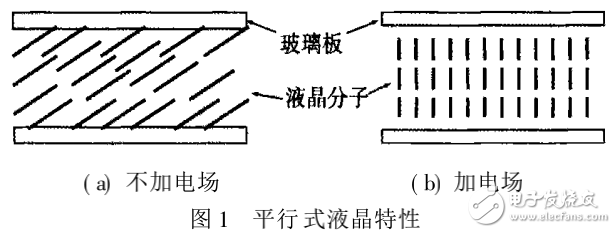

平行式液晶是由镀有 ITO 膜的玻璃板、配向膜和液晶层构成的。图 1 示出了液晶分子在不加电场和加电场时的排列情况［ 1］。如图 1（ a） 所示， 不加电的情况下， 液晶分子层基本与玻璃板平行， 只是有一定的预倾角， 由于存在双折射效应， 进入液晶层的偏振光的偏振态会改变。在外加电场的情况下， 当所加电场强度达到液晶的阈值时， 液晶分子的指向会随着电场的方向慢慢改变， 直到每个液晶分子的取向与电场方向一致， 如图 1（ b） ， 液晶层呈现出各向同性， 因此失去双折射的能力， 结果入射偏振光通过液晶层时， 其偏振态不发生改变。
