光伏逆变器作为其中一个重要设备，作用也是至关重要的，市场竞争激烈，以及欧洲双反对于国内光伏逆变器的冲击比较大，国内众多光伏逆变器厂家均示要通过元器件国产化来降低生产成本，抢占市场占有率。目前国内的打功率光伏逆变器包含 100KW、250KW、500KW、630KW、750KW 和 1MW 这几种，一般大于 500KW 的基本上都采用并机的方式来进行是使用的。霍尔电流传感器做光伏逆变器中的核心检测元器件，起到至关重要的作用。到底如何选择一款性价比高的传感器呢，首先我们需要对霍尔电流传感器有个简单的了解。
一、霍尔电流传感器的原理

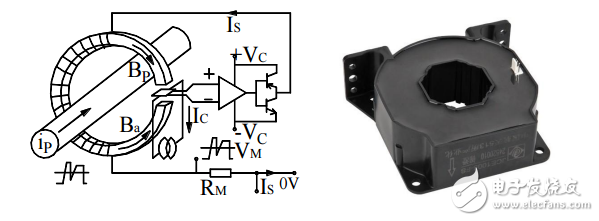

霍尔电流传感器的原理霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理，当原边电流 IP 产生的磁通通过高品质磁芯集中在磁路中，霍尔元件固定在气隙中检测磁通，通过绕在磁芯上的多匝线圈输出反向的补偿电流，用于抵消原边 IP 产生的磁通，使得磁路中磁通始终保持为零。经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化。
