　　2.2 LED 显着的照明优势

　　LED 被称为新光源，原因在于LED 具备点光源与固态光源的特性，因此具有其它照明光源无法比拟的优点。

　　（1）LED 寿命理论上可达10 万小时， 实际寿命也可达到2 万小时以上，比一般白炙灯泡的1 000 小时、日光灯具的1 万小时更具优势，在汽车使用寿命期间一般无须更换。

　　（2）点亮无延迟，响应时间更快。LED 的启动时间仅为几十纳秒，启动时间较白炽灯泡大大缩短。

　　（3）在光线亮度高、自然光线可见度低的情况下，大大降低汽车事故发生率；基本上无辐射，属于“绿色光源”。

　　（4）LED 占用体积小， 结构简单，高耐震，设计者可以随意变换灯具模式，令汽车造型多样化，满足不同消费者需求。

　　（5）LED 光源受电压变化的影响远远小于白炽灯泡，显示了卓越的安全性和可靠性，同时消耗的能量较同光效的白炽灯减少80%，非常节能。

　　基于上述优势，LED 可以在汽车照明中广泛应用，但单个LED 无法满足汽车照明强度的要求，必须多个串联、并联或串并联成LED 阵列使用，如图1 所示。

　　

　　图1 LED 组合成的照明光源

　　2.3 LED 驱动的设计及特点

　　LED 驱动方式可采用电阻限流、线性稳压器和开关型变换器3 类。电阻限流方案适用于效率低的应用场合，所以对效率要求极高，输入电压范围宽的汽车照明上不采用此方法；线性稳压器适应于低电流或LED 正向压降稍低于电源电压的场合，但同样存在效率和输入电压范围小的问题；开关型变换器具有电路拓扑灵活、效率高和输入电压宽的特性。因此，综合考虑工作效率、安装尺寸、静态电流、工作电压、噪声和输出调节等因素后，驱动电路多采用开关型变换器。开关变换器拓扑结构分为Buck、Boost 及Buck-Boos 等方式。目前来看，LED 应用在汽车照明上，其驱动电源必然是铅酸蓄电池。

　　因为蓄电池的输入电压范围会与正常的范围有很大的出入，因此驱动电路一般用Buck-Boost 拓扑结构满足LED阵列对电压要求。此电路拓扑结构直流增益 （输出电压与输入电压之比）与占空比D（一个开关周期内，开通时间与周期的比值）有关。当电池电压低于LED 所需电压时，调节D ＞ 0.5，使电路处于升压状态；当电池电压高于LED 所需电压时，调节D ＜ 0.5，使电路处于降压状态。LED 是电流控制的电流型元件，亮度与流过的电流成正比。如果LED 不是恒流驱动，通过的电流波动时，即使电压恒定也会造成LED 的亮度变化。为保证亮度稳定可靠，LED 需要恒定的电流来驱动，而且还需要在任何情况下都能将纹波电流控制在可接受的水平。所以，LED 驱动电路的输出必须是恒流输出而非恒压输出。

　　可以设计LED 驱动电路原理图如图2 所示。

　　

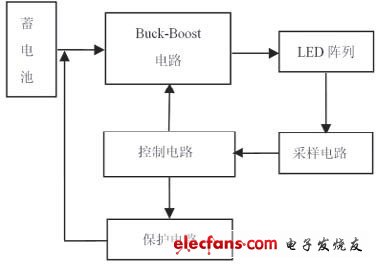

　　图2 LED 驱动原理图

　　图2 可知，Buck-Boost 电路将蓄电池电能变换后对LED 阵列供电，采样电路对流过LED 的电流采样，将信号传到控制电路。控制电路分析采样信息，调节Buck-Boost 电路中开关管的占空比，保证通过LED 电流恒定；当电路出现异常时，通过控制保护电路切断电源，保证LED 不受损害。一般情况下，LED 驱动电路必须满足下列要求：

　　（1）升降压功能。当输入电压或LED 本身压降波动时，调节输出电压，满足输出电流恒定的要求，保证LED 发光稳定可靠。

　　（2）高功率转换效率。以降低驱动损耗，节省成本，同时减少蓄电池充电次数，延长电池使用寿命。

　　（3）亮度调节功能。周围环境很暗时，信号灯往往不需最大电流驱动，此时可控制驱动电流而改变LED的亮度，进而降低LED 的耗电量。调节驱动电流常用的方法是利用PWM 信号控制。

　　（4）具有完善的保护电路。应设置各种保护措施，用以保护自身和LED 可靠工作。例如，低压锁存、过压保护、过热保护、输出开路或短路保护等。

　　（5）良好的散热功能。由LED 的热学特性可知，温度是影响LED 工作的重要因素之一。在夜晚行车时，LED 处于长时间点亮状态，因此，必须有良好的散热功能，保证LED 的寿命及工作可靠。
