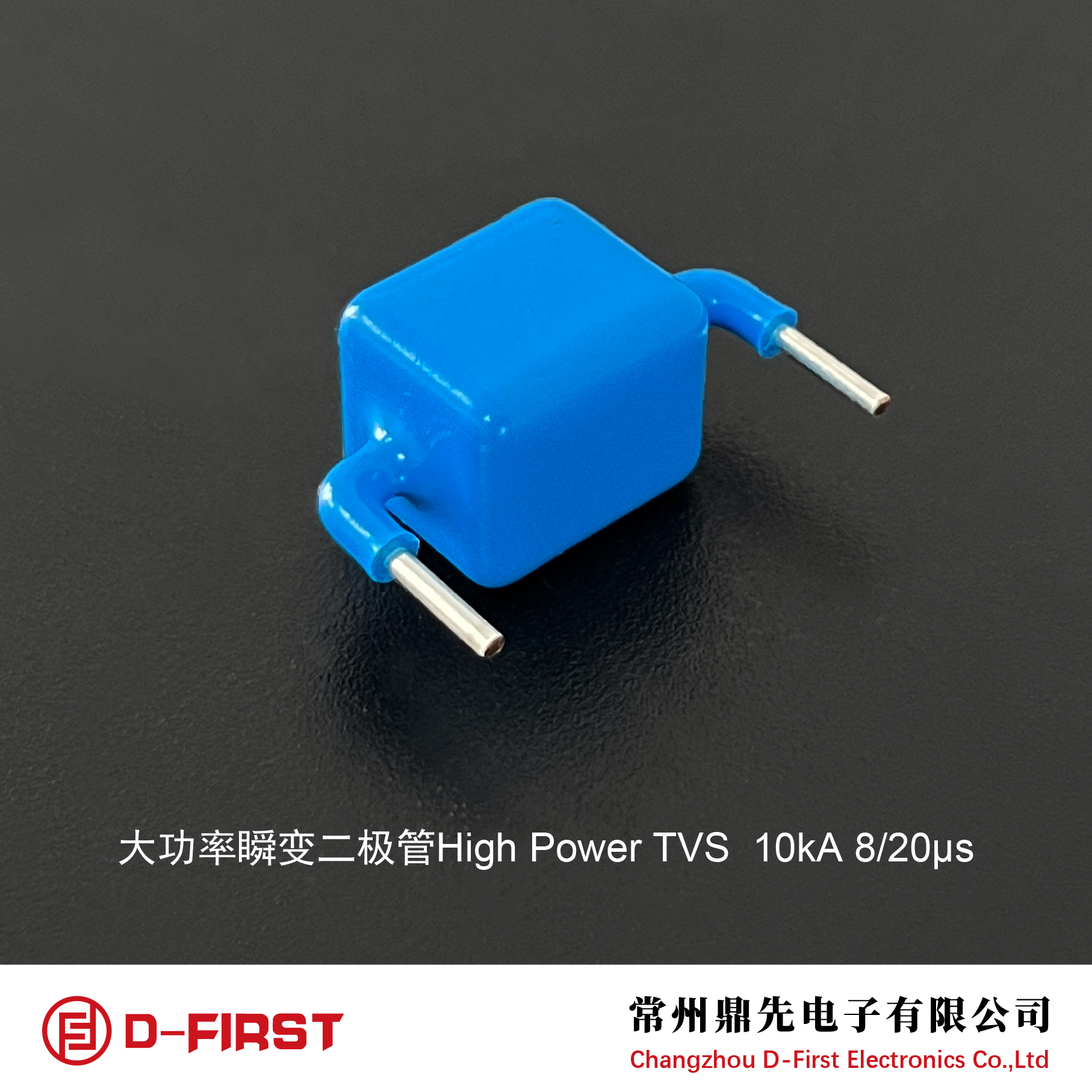

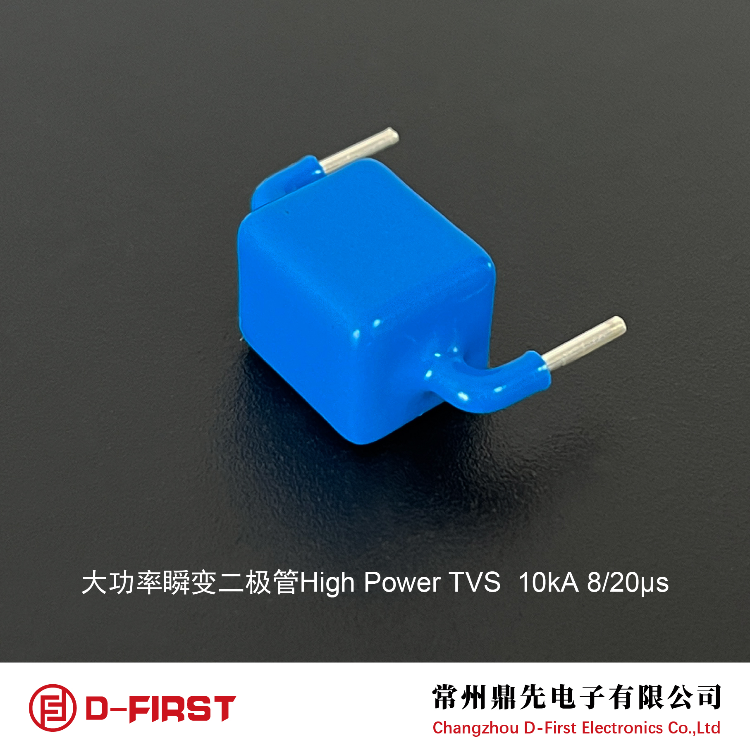

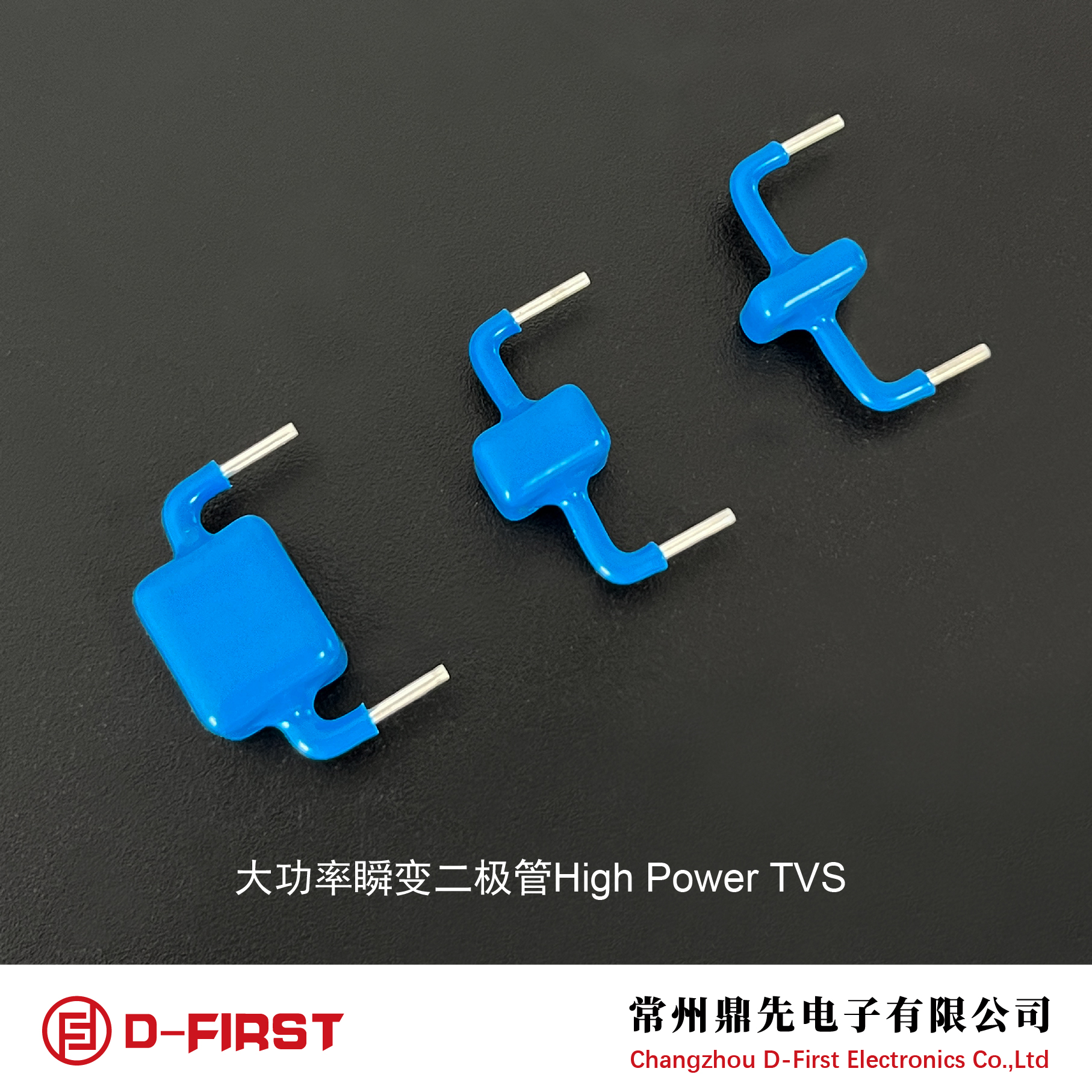

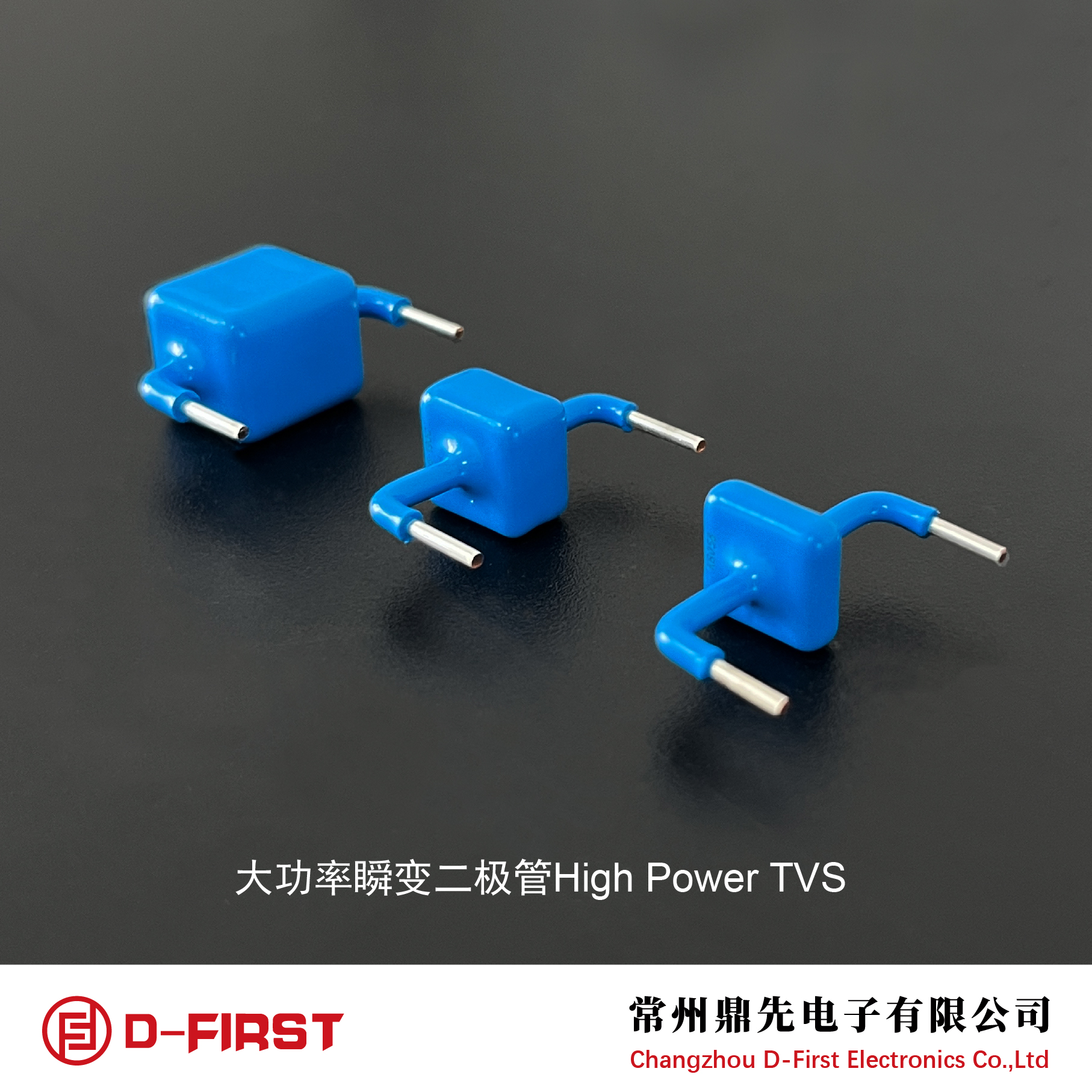

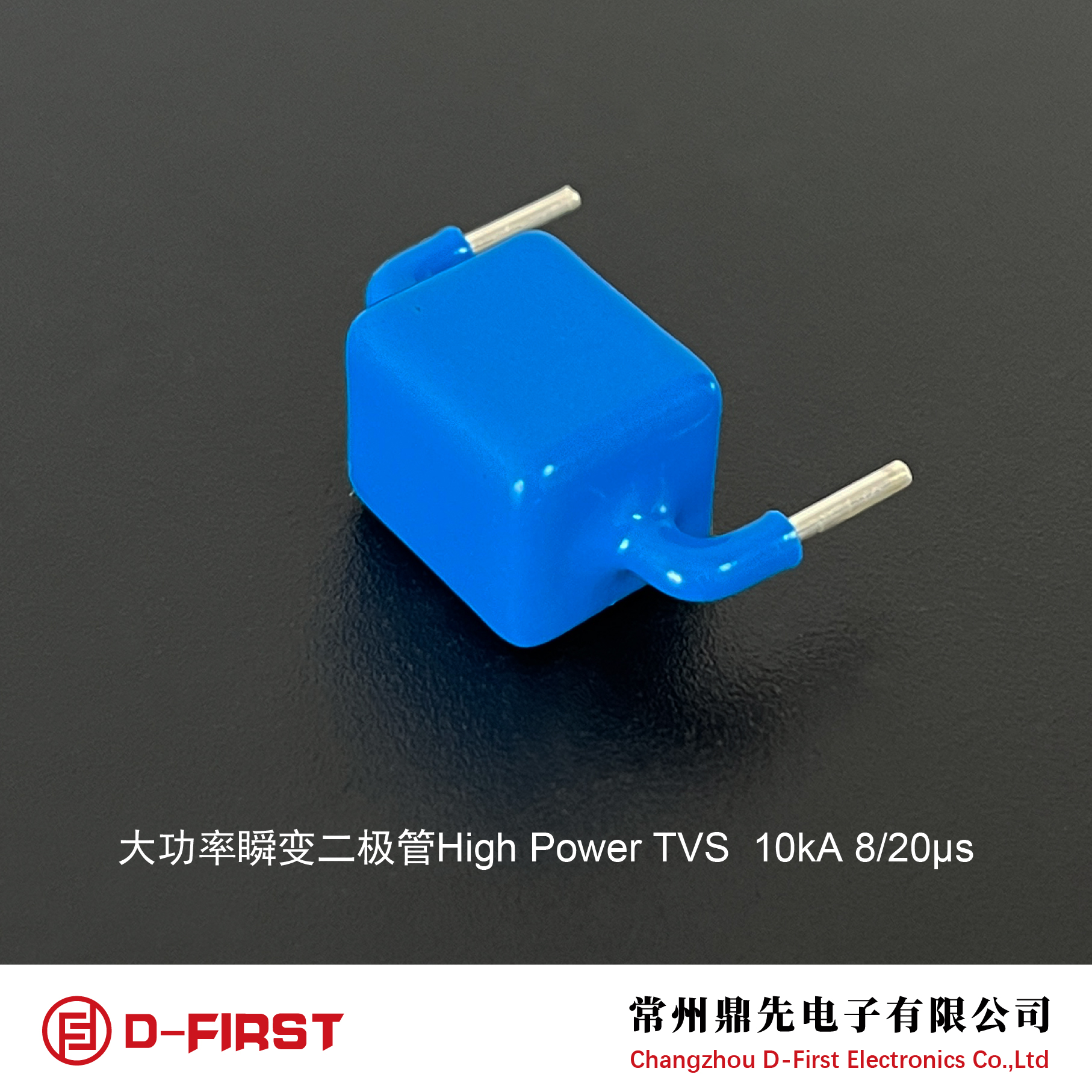

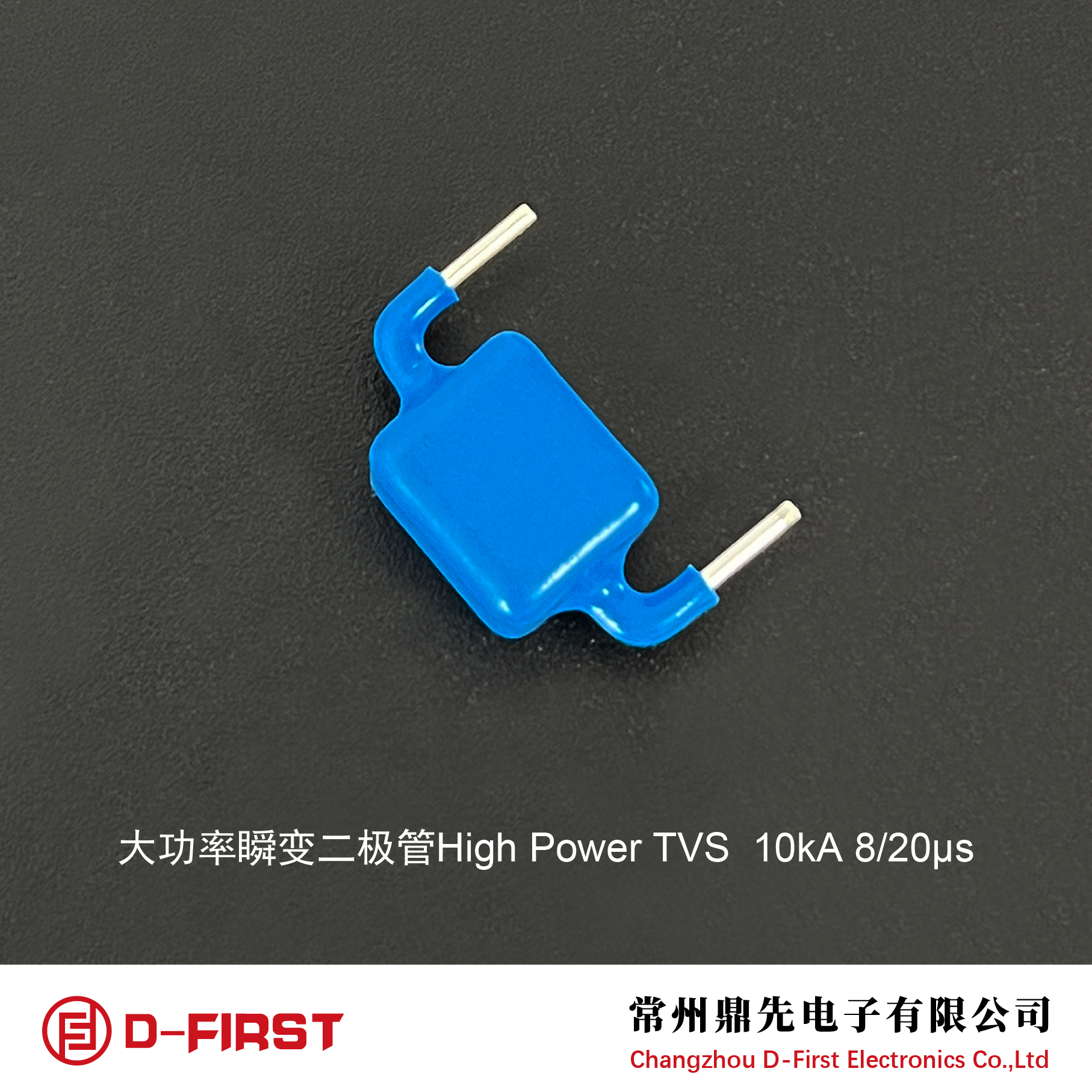

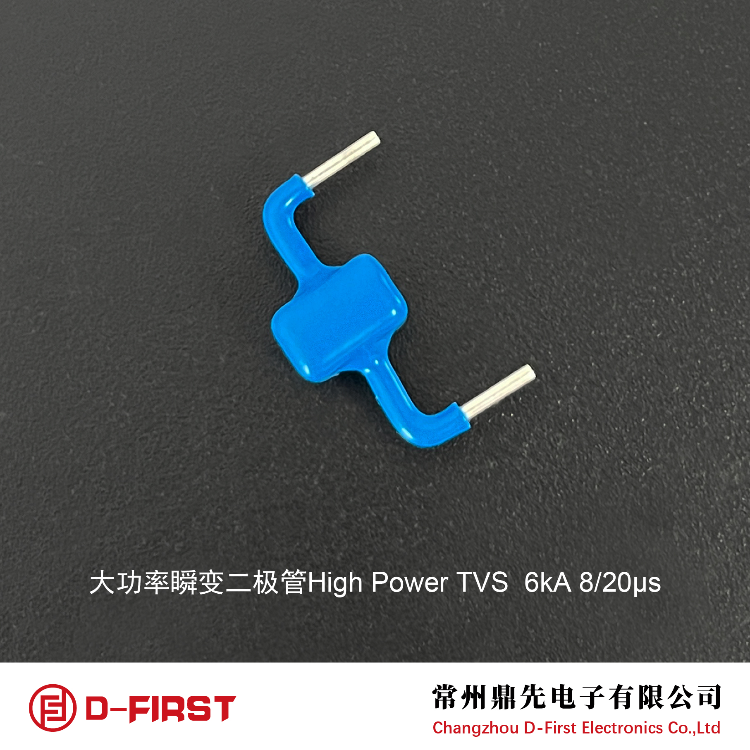

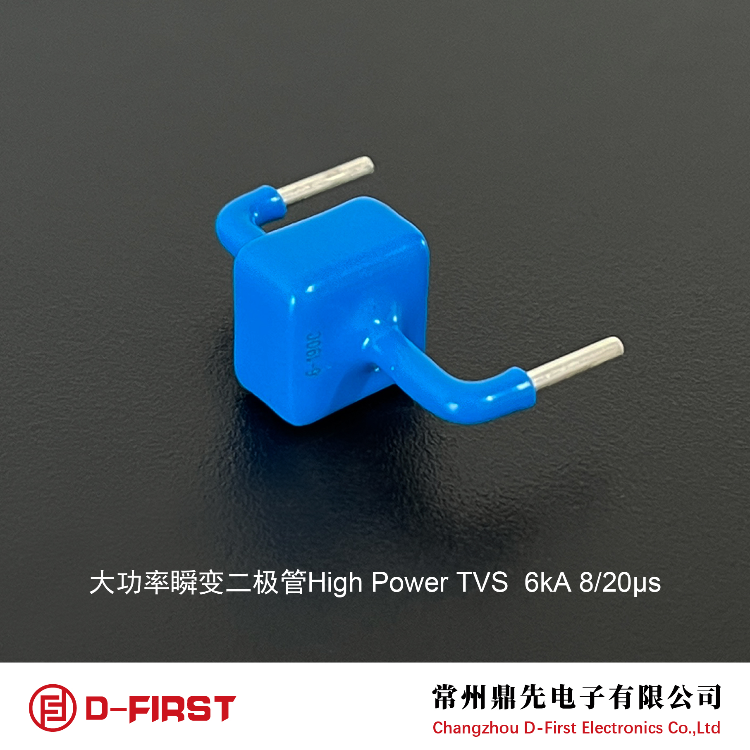

大功率瞬变二极管
KC380 ,AK10-380C
ESD 抑制器/TVS 二极管
极性：Bidirectional
击穿电压：443 V
工作电压：380 V
钳位电压：520 V
工作温度- 55 C-+ 125 C
静电能力：Vesd-Electrostatic Discharge Voltage Contact(V) 8 kV
Vesd-Electrostatic Discharge Voltage Air Gap(V) 15 kV
峰值浪涌电流Ipp-Peak Pulse Current(A) 10 kA
AK15系列瞬态电压抑制器，可承受15kA（8/20uS)浪涌电流，用于防止昂贵的电子设备免受高能瞬变现象的损坏。
AK15系列瞬态电压抑制器（TVS），用于防止昂贵的电子设备免受高能瞬变现象的损坏。 AK15设备的额定浪涌电流值为15kA（8x20 μs脉冲），可提供目前业内端的TVS保护。 对于重要设备（例如：蜂窝通信基础设施设备、工业瞬态电压浪涌抑制（TVSS）系统、铁轨旁信号电路、高速公路交通控制信号以及其它工业控制设备）的制造商来说，此新系列产品的作用明显。 AK15系列专用于在开关大型工业设备时，防止其受到附近由于雷击或电线上产生高压浪涌而形成的瞬态现象的危害。
AK15系列是双向使用设备，可用于连接至交流电线的设备，也可用于直流电路保护。 本系列采用新回扫技术，可将箝位电压降至TVS设备的雪崩状态以下，从而提供更高等级的保护。 其精准的击穿电压可在电线发生瞬态现象时快速做出反应。 15kA的额定值意味着，电子OEM不需要同硅雪崩二极管一起工作便可获得其所需的保护。 AK15系列的超紧凑型设计比传统的分立装置解决方案小10倍。 该设计简化了电路设计配置和测试过程，可避免印刷电路板的组件插入和连接错误，并减低了总生产成本。 此系列的电容和电阻值也较低，可带来更高的操作效率。
由于AK15系列是采用钝化玻璃芯片的硅装置，所以在15kA的额定参数条件下运行时不存在内部磨损。 该设计可靠性极高，不含卤素，且符合RoHS标准。
特性
· 只要在浪涌承受能力范围内，即使经受多次瞬态事件，抗浪涌能力也不会降低
· 高额定功率
· 回扫技术，低钳位电压
· 支持回流焊
· 击穿电压范围紧凑
· 低斜率电阻
· 双向
· 回扫技术，实现了低箝位电压保护
· 具有对称引线宽度，便于在组装时焊接
· IIEC 61000-4-2 ESD 15kV（空气放电）、8kV（接触放电）额定值
· 防雷，15kA（如IEC 61000-4-5第2版中定义的8/20）
· 数据线EFT保护，符合IEC 61000-4-4
· 无卤，符合RoHS指令
· 玻璃钝化结
· 无铅E4是指第2级互连元件无铅，端子镀层材质为银 (IPC/JEDEC J-STD-609A.01)
规范
· 工作温度范围：-55°C至+125°C
· 电容：3.7nF至12nF
蓝色涂粉产品15kA
AK15-058C AK15-066C AK15-076C AK15-190C
AK15-380C AK15-430C AK15-550C
AK20-058C AK20-066C AK20-076C AK20-190C
AK20-380C AK20-430C AK20-550C
黄色涂粉产品 20kA
AK15-058C-Y AK15-066C-Y AK15-076C-Y AK15-190C-Y
AK15-380C-Y AK15-430C-Y AK15-550C-Y
AK20-058C-Y AK20-066C-Y AK20-076C-Y AK20-190C-Y
AK20-380C-Y AK20-430C-Y AK20-550C-Y
