由无线收发器组成的多用途报警器

    本文介绍的多用途报警器，由一台微型无线电发射器和一台接收报警器组成，它可广泛用于物品的防盗防失，并且还能扩展功能用作幼儿、精神病人走失报警、无线遥控门铃、小学生睡眠叫醒器等近距离内的无线电单向传呼。本装置电路简单、制作容易。
    工作原理

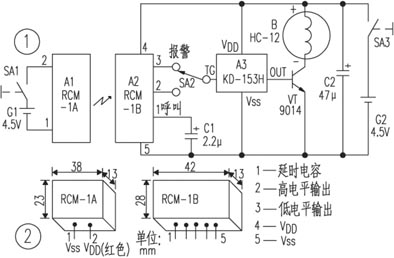

    电路如图１所示，其中无线电遥控发射模块Ａ１和电池Ｇ１、电源开关ＳＡ１构成发射器；无线电遥控接收模块Ａ２、模拟声集成电路Ａ３等构成接收报警器。
    平时，Ａ１模块内藏天线向周围空间发射出频率约２５０～３００ＭＨｚ的超高频调制电磁波，在有效作用距离范围内，被Ａ２模块内的微型接收天线接收，经内部电路解调、放大、检波、延时和电平转换后，从第脚输出低电平，Ａ３因ＴＧ脚处于低电平而不工作，三极管ＶＴ截止，讯响器Ｂ不发声。一旦收、发机间的距离超过１５ｍ，Ａ２就会收不到足够强度的发射信号，于是Ａ２的第脚跳变为高电平，从而触发Ａ３内部电路工作，并通过ＯＵＴ脚反复输出内储的“叮—咚”声电信号，经ＶＴ功率放大后，驱动Ｂ发出报警声。
    ＳＡ２为功能选择开关，当置于“报警”位置时，本装置可用于物品的防盗、防丢、防遗忘。当ＳＡ２拨向“呼叫”位置时，因Ａ２第脚只有在接收到Ａ１发射来的电磁波时才会输出高电平（与第脚正好相反），并触发Ａ３工作，使Ｂ发声，所以可用作近距离内的无线电单向传呼，如无线遥控门铃、睡眠唤醒器等。Ｃ１为延时电容器，它能使Ａ２状态改变迟钝一些，从而增强模块的抗干扰能力。
    元器件选择与制作
    Ａ１、Ａ２分别选用新颖ＲＣＭ－１Ａ和ＲＣＭ－１Ｂ型超短波无线电遥控模块套件。该模块是将高频模拟电路、收发天线和数字电路配对调好后，用环氧树脂灌封而成的混合集成器件，其外形尺寸及引脚排列如图２所示。该模块按有效控制距离远近划分为Ⅰ型（１０～１５ｍ）、Ⅱ型（２０～３０ｍ）和Ⅲ型（３５～４５ｍ）３种，本制作宜选用Ⅰ型产品。
    Ａ３选用ＫＤ－１５３Ｈ型“叮咚”门铃专用集成电路芯片，亦可用ＨＦＣ１５００系列集成电路内储“叮—咚”声的芯片直接代替。Ｂ用ＨＣ—１２型微型电磁讯响器，其特点是发声效率高、体积小。Ｇ１用三粒ＳＲ４４或Ｇ１３－Ａ型扣式氧化银微型电池串联而成。Ｇ２用三节５号干电池串联而成。如欲进一步缩小体积，也可使用７号电池或ＳＲ４４型扣式微型电池。
    发射器电路焊装在如同火柴盒般大小的塑料壳内，并拴上一根长约６０ｃｍ的尼龙套绳，便于使用。接收报警器电路焊装在塑料ＢＰ机外壳内，以便于使用者随身携带。本电路无须调试便可投入使用。发射器工作电流实测仅１．２ｍＡ左右，接收报警器静态守候电流实测仅０．８ｍＡ左右。

                                                                  ?

　
