LM2575蓄电池充电电源,Lead-acid battery charging power supply
LM2575蓄电池充电电源,Lead-acid battery charging power supply
关键字：LM2575,蓄电池,充电电路
由于水力发电机的输出功率随水流的能量不同而不稳定，故先对蓄电池GB充电，再通过蓄电池输出电能。这里选用了12V/7.2Ah的蓄电池，实测结果：叶轮转数为1.5ms时，充电电流约200mA，从空的状态到充满电的时间为43h。因此若利用夜间充电12h，约可提供12h x0.2A=2.4Ah≈30Wh的电能。
图中，D1为防逆流二极管，防止蓄电池电流向发电机倒灌；D2也是防逆流二极管，防止在输出12V时电流向IC1倒灌。根据计算式Vout=1.23（1+Ry/Rx）可求出决定不同输出电压的R1、R2、R3、R4的值（右图）；因为D2的正向压降约0.5V.故各挡输出电压值应加上这个0.5V即：6+0.5=1.23[1+（R1+R2）/（R4+R3）]3+0.5=1.23[1+R1/（R2+R3+R4）]
当R4=1KΩ时，计算得R1=5kΩ、R2=1.26kΩ、R3=0.46kΩ，分别取标称值5.1kΩ、1.3kΩ、470Ω。
IC1外接二极管D3选用3A/40V的肖特基二极管。输出端的电压表用以指示输出电压。
由于该逆变器输出波形非正弦波，此表不能正确指示电压值；当输出220V时。指示电压值约150Vrms
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。
举报投诉
发布评论请先 登录
相关推荐
热点推荐

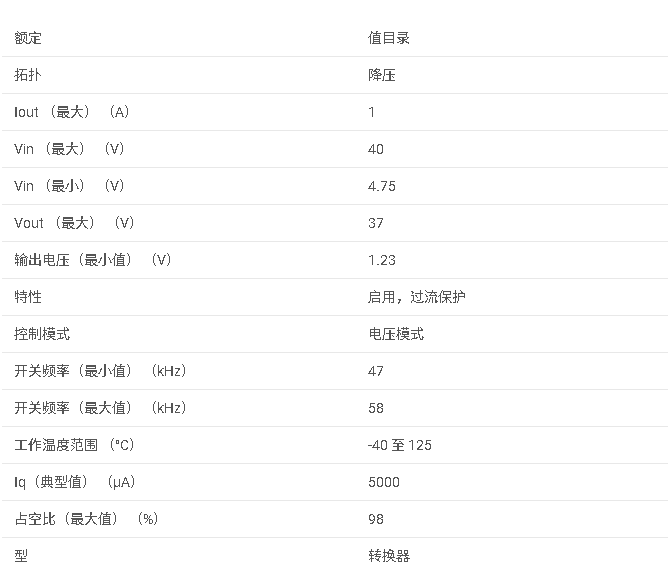

LM2575系列 具有输出使能功能的 1A 简单降压可调电压开关稳压器数据手册
