Texas Instruments DS160PT801 8通路（16通道）重定时器是高性能PCI-Express协议感知重定时器，支持高达16GT/s的PCIe数据速率。可将这8路分为两个x4的链路，以支持不同的系统拓扑结构。这些重定时器还支持无扩频时钟 (SSC) 的通用时钟和独立参考时钟，以及带SSC的参考时钟。DS160PT801重定时器可通过SMBus进行配置，初始配置可从外部EEPROM加载。这些重定时器与标准的1mm BGA PCB制造兼容，采用小型8.50mm x 13.40mm BGA封装。

数据手册：*附件：Texas Instruments DS160PT801 8通路（16通道）重定时器数据手册.pdf

DS160PT801重定时器具有诊断功能，包括接收器环回、编码错误检测、片上温度传感器以及带外无损水平或垂直眼图裕度监视器。这些重定时器用于机架式服务器、硬件加速器、高性能计算和塔式服务器。

特性

• 支持高达16GT/s PCle的数据传输速率
• 芯片间通信（ICC）可实现双芯片链路宽度缩放，形成16通路第4代重定时器
• 支持通用时钟、独立参考时钟，无扩频时钟（SSC）
• 通过SSC支持独立的参考时钟
• 支持2 x 4分叉
• 片上开眼监控器（EOM）和PCIe接收边际功能
• 自适应接收CTLE和DFE支持最大PCIe Gen-4通道损耗
• 支持均衡化培训
• 通过外部EEPROM或I^2^C控制器进行I^2^C配置（高达1MHz）
• 低延迟架构
• 小型8.50mm x 13.40mm BGA封装
• 与标准1mm BGA PCB制造工艺兼容
• 1.17V和1.8V双电源
• 工业温度范围：-40 °C 至 85 °C

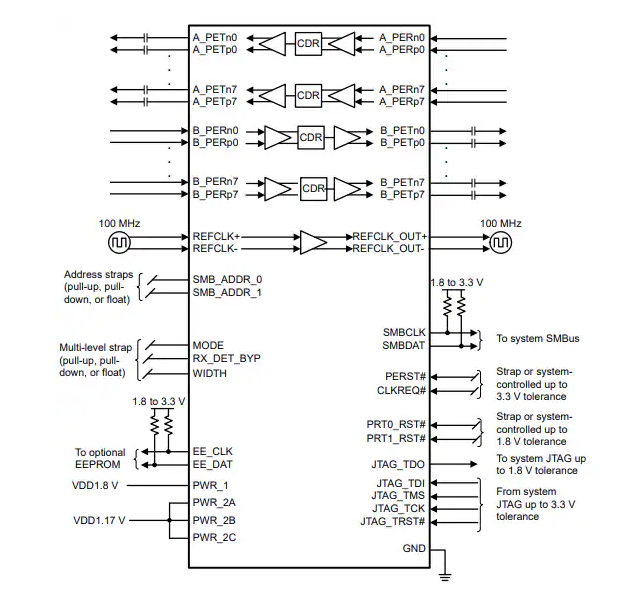

原理图

DS160PT801 PCIe 4.0 16通道重定时器技术解析与应用指南

一、核心特性与架构概述

?DS160PT801?是德州仪器(TI)推出的高性能8通路(16通道)PCIe 4.0协议感知重定时器，具有以下突出特性：

• ?多速率支持?：
  • 全面兼容PCIe 1.0至4.0标准
  • 支持16.0/8.0/5.0/2.5 GT/s数据速率
  • 自适应接收均衡技术(CTLE+DFE)
• ?灵活拓扑配置?：
  • 支持x8通道或2x4分叉配置
  • 通过ICC功能支持双芯片级联形成x16链路
  • 兼容公共时钟和独立参考时钟架构
• ?诊断与监控?：
  • 片上眼图监测器(EOM)
  • PCIe接收端裕量测试功能
  • 温度传感器和编码错误检测

二、关键参数详解

2.1 电气特性

2.2 信号完整性指标

• ?抖动性能?：
  • 确定性抖动<0.15UI
  • 随机抖动<0.05UI
• ?均衡能力?：
  • 补偿通道损耗>36dB@8GHz
  • DFE支持5阶抽头调节

三、系统架构解析

3.1 信号路径设计

1. ?接收链路?：
   • 自适应CTLE均衡器
   • 可配置DFE均衡器
   • 时钟数据恢复(CDR)单元
2. ?发送链路?：
   • 可编程预加重
   • 摆率控制
   • 输出幅度调节(800-1200mVppd)
3. ?参考时钟系统?：
   • 支持100MHz差分输入
   • 可选SSC展频(±0/1500/3000ppm)
   • 时钟缓冲输出功能

3.2 配置管理接口

• ?SMBus/I2C控制?：
  • 支持1MHz通信速率
  • 可通过EEPROM自动加载配置
• ?硬件配置引脚?：
  • 地址选择(SMB_ADDR_0/1)
  • 工作模式选择(MODE/WIDTH)
  • 快速复位控制(PERST#)

四、典型应用设计

4.1 服务器主板设计

?关键配置?：

1. 电源设计：
   • 1.17V核心电源需<30mV纹波
   • 1.8V IO电源建议使用LDO
   • 每电源引脚配置10μF+0.1μF去耦
2. 布局要点：
   • 差分对长度匹配<5mil
   • 避免参考平面分割
   • 散热焊盘需4×4过孔阵列

4.2 硬件加速卡应用

• ?x8全带宽模式?：
  • 配置WIDTH=High
  • 启用自适应均衡
  • 设置预加重为6dB
• ?2x4分叉模式?：
  • MODE引脚接地
  • 独立配置各端口
  • 使用PRT0_RST#/PRT1_RST#分别控制

五、调试与诊断

1. ?眼图监测?：
   • 通过I2C读取EOM寄存器
   • 可视化水平/垂直眼图裕量
   • 自动生成BER等高线
2. ?链路训练分析?：
   • 捕获EQ预设值变化
   • 监测链路协商过程
   • 记录速率切换事件
3. ?热管理监控?：
   • 读取片上温度传感器
   • 设置过热预警阈值
   • 结合散热设计优化

六、行业应用方案

1. ?数据中心?：
   • 1U服务器PCIe扩展
   • GPU加速卡互联
   • NVMe存储阵列
2. ?工业计算?：
   • 机器视觉帧捕捉
   • 实时控制总线
   • 高可靠性背板
3. ?测试设备?：
   • 协议分析仪前端
   • 高速数据采集
   • 设备仿真接口
