如何减少车灯控制器 MCU 的数量来优化成本

在现代汽车中，众多电子控制单元（ECU）负责控制各种功能，如发动机管理、传动控制、制动系统和信息娱乐系统。每个 ECU 通常都配备有自己的 MCU，这增加了汽车电气架构的总体复杂性和成本。

车灯的情况也是如此，前后左右的车灯通常都有各自独立的 ECU。尤其在一些车灯包含成百上千个像素，或者灯是由多块分散的印刷电路板（PCB）组成时，以市场现存大量量产的 LED 驱动解决方案而言，每个灯板都需要使用一片 MCU 来作为控制的转发点来提升系统的可靠性，通讯速度以及电磁兼容（EMC）性能。

本文以 TLD7002-16ES 为例，提出了一种使用 UART OVER CAN 通讯接口来降本并且提升 EMC 性能的解决方案。

介绍

TLD7002-16ES是一款16通道汽车LED恒流源驱动芯片，具备全面的保护和诊断功能，支持高达2M通信速率的UART、OVRE和CAN协议。该芯片专为控制最高76.5 mA电流的LED设计，作为线性电流吸收器（LCS）使用。通过并联电源输出级，可实现更高的负载电流。每个独立的电源输出级均配置了存储于OTP中的6位电流设置值，并支持16个独立的PWM配置。高速照明接口用于设备的OTP编程、配置、控制及诊断反馈。该芯片能够直接驱动多像素LED，省去了灯板上额外的MCU需求。

此外，TLD7002-16ES 可作为网关，用于控制其他外置 LED 驱动器，例如线性恒流源（英飞凌 LITIX Basic+ 系列）或 DC/DC 转换器（LITIX Power）。在无需增加额外 MCU 的基础上，可沿用现有方案，甚至减少 UART OVER CAN 线性 LED 驱动芯片的数量，从而支持更高的系统输出电流。通过上述方式，可有效优化系统成本。

基于 TLD7002-16ES 网关描述

TLD7002-16ES是一款配备HSLI接口（CAN OVER UART）的智能16通道LED驱动器。

在英飞凌 TLD7002-16ES的参考设计中，该芯片被用作网关，用于控制多个外部LED驱动器，包括线性电流源（LITIX Basic+系列）或DC/DC转换器（LITIX Power系列）。

以下将未集成在 TLD7002-16ES上的LED驱动器称为外部LED驱动器。这些外部驱动器负责驱动连接到外部LED驱动器上的LED，而直接负载则是指由TLD7002-16ES输出直接驱动的LED。

网关方法具有以下优势：

将 UART over CAN 接口集成至现有的 LED 驱动器。

移除 LED 驱动器单元中的微控制器。

提升 TLD7002-16ES 的电流能力，包括增加通道数量和最大电流。

通过在多个 LED 驱动器之间分配热量，优化热管理性能。

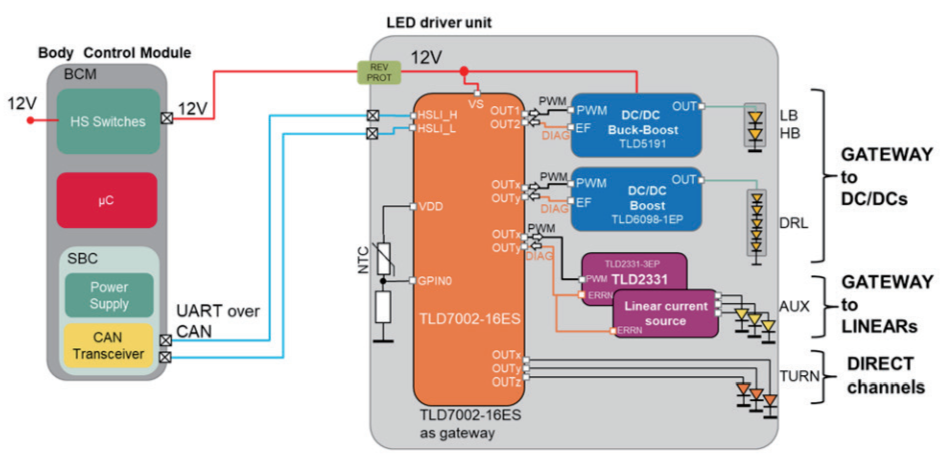

图1 TLD7002-16ES网关实现范例

使用 TLD7002-16ES作为网关控制外部LED驱动器时，需要进行以下连接：

TLD7002-16ES的OUTn通道用于向外部LED驱动器提供PWM信号。

诊断功能基于外部LED驱动器的Fault/ERR引脚。Fault引脚由TLD7002-16ES的OUTn通道或相邻的OUTn+1通道进行采样，具体选择取决于具体的应用需求。

因此，一个“网关通道”可能占用 TLD7002-16ES 的两个输出：一个用于 PWM，一个用于诊断。

图2 外部的LED驱动和TLD7002-16ES的临近的2个通道连接

当多个线性电流源连接到单个 PWM 输出，并且 Fault 引脚收集到一个 TLD7002-16ES 输出时，TLD7002-16ES 的总输出通道使用量可以减少一半。

在某些情况下，单个 TLD7002-16ES 通道可以通过简单的变通方法同时服务 PWM 和诊断目的。

图3 PWM和诊断合并在TLD7002-16ES的单个输出

基于 TLD7702-16ES 的网关设计要点

使用TLD7002-16ES产生PWM

TLD7002-16ES 是一个低侧开漏电流沉，因此它生成的 PWM 是反向。这个反转的 PWM 信号可以通过软件轻松，但更优的方法是在TLD7002-16ES 拉电流时产生高电平PWM（即TLD7002-16ES 输出使能时）。保持反向的PWM 可能会在外部 LED 驱动器的输出端产生非期望的毛刺。

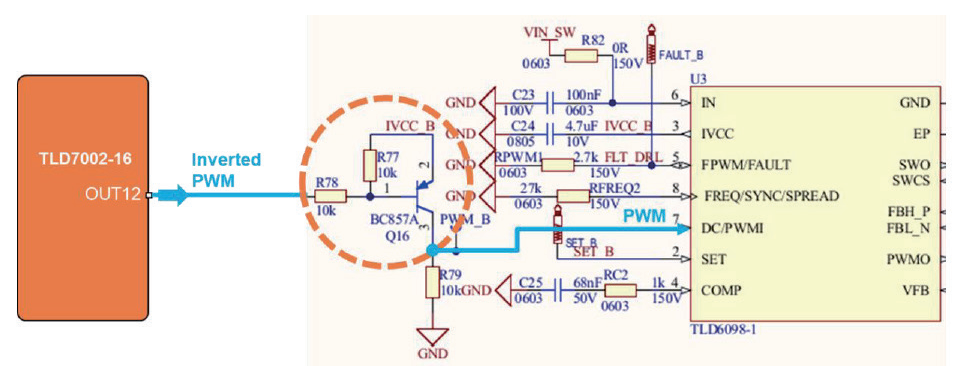

PWM 信号的反向可以通过使用一个简单的 BJT 晶 体管来实现，如图 4 所示。为了减少功率损耗，可以TLD7002-16ES 的 OUT12 通道的电流设置为最小值（5.6 mA）。此外，通过在基极上使用 10 kΩ 电阻，可以进一步减少功率损耗。但是，这可能会导致虚假的开路（OL）检测和 OUT12 通道的电流警告，应用软件必须忽略这些警告。或者，基极电阻 R78 可以使用较低的欧姆值（例如 330 Ω），这样可以允许输出保持在较高的电平，从而防止出现 CUR_WRN 或 OL 警告。

图4 TLD7002-16ES PWM信号整形

用一个TLD7002-16ES输出来覆盖外置LED驱动器PWM和诊断

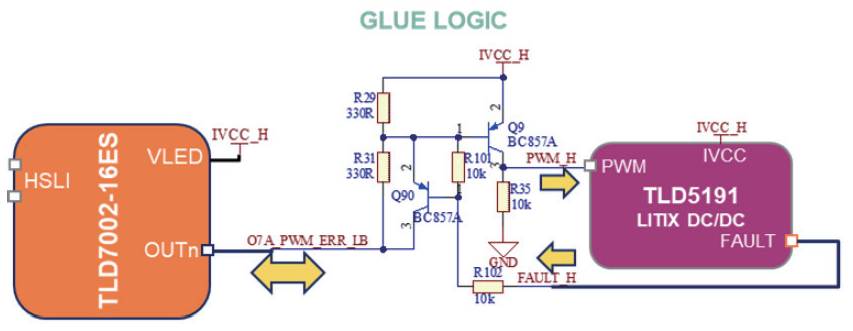

图5 粘合逻辑以提供PWM并监控故障引脚

使用单个 TLD7002-16ES引脚及简单的粘合逻辑电路，可以实现PWM功能并获取外部LED驱动器的诊断信息。该电路的主要任务包括以下几点：

当 TLD7002-16ES OUTn 引脚流出电流时，生成反向的 PWM 信号到外部 LED 驱动器的 PWM 输入端。

如果外部 LED 驱动器出现故障，生成开路 OL 或 正向压降警告 VFWD_WRN 故障信号在 TLD7002-16ES OUTn 引脚上。

具体工作原理为：

Q9晶体管实际上为TLD5191ES 提供了一个清晰的（逻辑电平 HIGH/LOW）PWM 信号。如果TLD5191ES 检测到故障，则 FAULT_H 线将被拉低， 从而打开 Q90 晶体管，导致 OUTn 引脚的前向电压降低到 VBE(Q9) + 0.2 V（Q90 饱和电压）。如果 VFWD_ WRN阈值在一次性可编程（OTP）存储器中设置为1.25 V， 那么在外部 LED 驱动器故障期间降低的 VFWD 电压将在TLD7002-16ES OUTn引脚上产生VFWD_WRN信号。

需要注意的是，TLD7002-16ES 的 VLED 引脚和粘合逻辑的供电电压都是连接到 IVCC_H（5 V），该电压由 TLD5191ES 提供。这是必要的，因为 TLD7002-16ES 的诊断是基于差分电压读取 VLED-OUTn（或 VS-OUTn）来实现的。此外，外部LED 驱动器（TLD5191ES）的 PWM 信号必须在典型的逻辑电平上工作。或者，也可以使用 TLD7002-16ES的VDD引脚作为 PWM 粘合逻辑的供电电压，但需注意 VDD 引脚最多只能提供 10mA 的电流。

图 5 显示了粘合逻辑，具有以下要求：

当 OUTn 流出电流时，PWM > max PWM(H) 阈值

当 OUTn 不流出电流时，PWM < max PWM(L) 阈值

规则 1：在错误出现时，OUTn 应该产生 VFWD（OUTn-VLED）< VFWD_WRN 阈值。计算该要求时， 假设 OUTn 流出的电流为 IOUTn(max)

规则 2：在 ERRN 不流出电流时，OUTn 引脚不应产生 VFWD（OUTn-VLED)> VFWD_WRN 阈值。计算该要求时，假设 OUTn 流出的电流IOUTn(min)

可选规则：确保 OUTn > OL（0.5 V），以避免误触发 OL 检测。

诊断检测机制：

当 ERRN 流出电流（错误出现）时，R4 被旁路， 由 OUTn 读 取 VFWD=VBE (Q9) +VSAT(Q90)， 在这种情况下，会将产生一个 VFWD_WRN（小 VFWD）。

当 ERRN 不流出电流（ 错误不出现） 时，R4 的压降必须足够大，以防止 OUTn 检测 VFWD_WRN 或 SLS。然而，这个压降又不能过大，以免触发 OL 警告。

OTP设置

IOUTn = 5.6 mA 。这是 TLD7002-16 上可能的最小输出电流，用于减少功率损耗。

VFWD_WRN = 1.25 V 。在 R4 被旁路时，该值必须大于VBE(Q9)（低温）+ VSAT(Q90) =>，只有在这种情况下，错误才会被检测到。

网关控制LED驱动器的诊断小技巧

对于指令应用程序，例如 BCM，要检测外部 LED 驱动器通道中的故障，需要一个 TLD7002-16ES 输出采样外部驱动器的 Fault（或 ERR）引脚。

为了利用 TLD7002-16ES 的 诊断功能， 例如去抖动功能，当外部LED 驱动器的故障引脚活动时，触发TLD7002-16ES 的警告标志是一种便捷的方法。实现这一点的一种方法是使用外部驱动器的故障引脚来触发TLD7002-16ES 的 OL 警告或 VFWD_WRN 警告。这通常是通过外部粘合逻辑来实现的，如图 9 和图 10 所示。

OL 和 VFWD 警告检测机制在 TLD7002-16ES 数据手册中有详细解释。

网关通道上PWM顺序和相移的考虑

如果在两个不同的 TLD7002-16 通道上执行 PWM 和诊断（见图 6），那么正确地分配 PWM 和 DIAG TLD7002- 16 通道号码并了解其 PWM 约束是非常重要的。在网关通道上的 PWM诊断序列应该按照以下顺序进行：

TLD7002-16ES OUTn 通道将通过 PWM 引脚打开外部 LED 驱动器

TLD7002-16ES OUTn+1 通道将采样外部 LED 驱动器的 FAULT 引脚

在诊断ADC 读取之前提供PWM 是有利的，以确保外部LED驱动器已被激活，从而使其故障引脚能够被TLD7002-16正确采样。但是，通过适当的去抖动设置，这个顺序要求可以被忽略。为了实现上述序列，建议将TLD7002-16 OUTn 信道指定为PWM 信道，将OUTn+1 信道指定为诊断信道。

TLD7002-16ES 具有最小PWM 开启时间约束，以确保准确的诊断读取，因为大多数诊断标志在TLD7002-16 上都是基于VFWD 读取的。这些约束在此简要概述，并在TLD7002-16数据手册[5]中有详细描述。

如果启用相移：tOUTnPW > tdiag_dly + tDIAG_ON

如果禁用相移：tOUTnPW > tdiag_dly + (2+N)* tDIAG_ON

其中，N 等于禁用相移的前一个通道的数量。因此， 网关 DIAG 和 PWM 通道必须遵守适当的最小占空比。

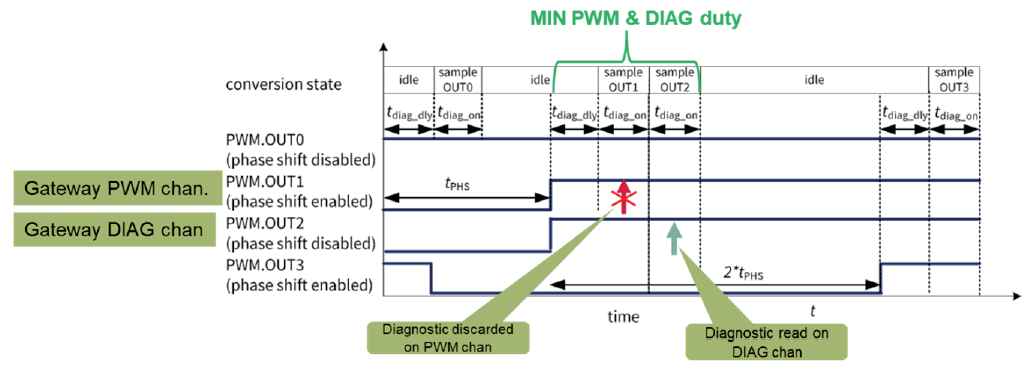

例如，在图6中，网关函数在 OUT1和OUT2 上实现， 同时考虑以下情况，并将 OUT0 分配给不同的 LED 灯串：

在网关 PWM 通道之前的通道 OUT0 启用相移，这减少了接下来两个通道的 PWM 最小占空比约束

网关函数 PWM 和 DIAG 通道（OUT1，OUT2） 禁用相移，这减少了 PWM 和 DIAG 读取之间的时间，导致最小 PWM 占空比等于：tOUTnPW > tdiag_dly + (2+1)* tDIAG_ON

图6 TLD7002-16ES网关通道时序：PWM产生和诊断采样

驱动外部的 LITIX基础+线性芯片来实现扩流

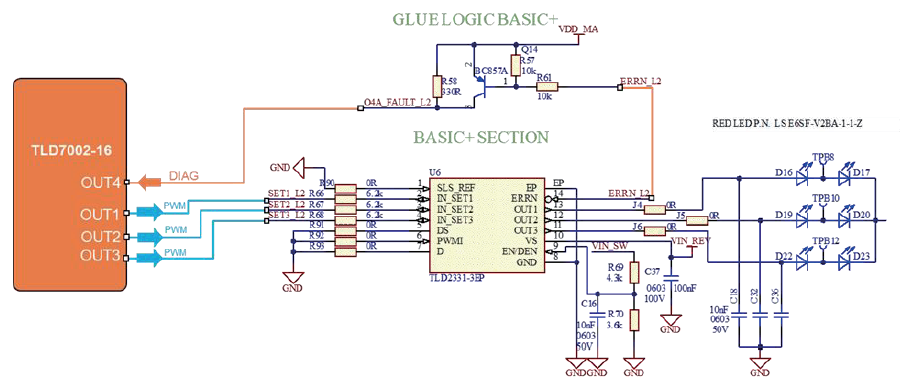

TLD2331-3EP作为一个 3 通道的高边恒流源，可以与 TLD7002-16ES以如下的方式连接：

TLD2331-3EP的3条SET信号分别连接到TLD7002-16ES的 3 个输出端，这些输出端分别控制 3 个 IN_SET通道。每个通道可以独立控制，实现高精度的电流调节和出色的动画效果。

TLD2331-3EP芯片的 ERRN 引脚连接到下一个可用的 TLD7002-16ES输出端，用于故障诊断。

图7 驱动外部线性恒流源TLD2331-3EP

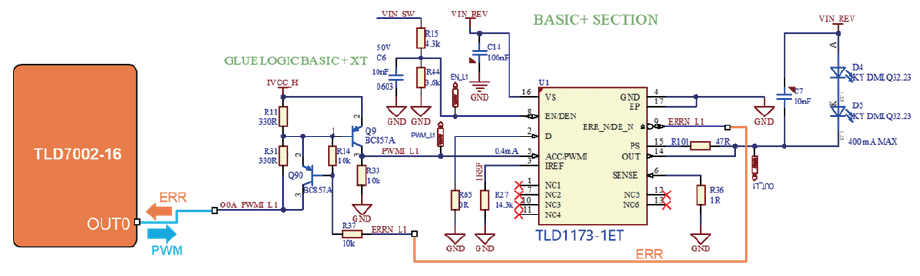

TLD1173-1ET 与 TLD7002-16ES 之间的连接如下：

一个 TLD7002-16ES 输出端同时连接到 TLD1173- 1ET 的 PWM 和 ERRN/DEN 引脚。PWM 和 ERRN/DEN 胶合逻辑电路在之前章节中详述过。

图8 驱动单通道低边线性恒流源芯片TLD1173-1ET

网关应用 OTP 配置范例

将诊断输出组设置为 VLED并将 TLD7002-16的VLED 引脚连接到 5 V（如PWM和 ERR 粘合逻 辑连接到 5 V）

如果电路测试时模拟 TLD7002-16的 OTP或者将SLS 阈值锁定为“锁定”，否则 TLD7002-16将选择默认的 SLS 阈值

如果 PWM 和 ERRN 粘合逻辑如图 5 所示，将VFWD_WRN阈值设置为 1.25 V。这将在 ERRN 拉低时检测到 VFWD_WRN

将诊断去抖动配置设置为 4-6 个周期，以减少虚假错误检测

在每个网关函数的第一个通道之前启用相移，在同一个网关函数的通道之间禁用相移

这允许降低最小占空比（详见 TLD7002-16ES数据手册第7.2章 [5]）。例如，对于图5中的电路，通过启用OUT0的相移，禁用输出1、2、3、4的相移，并将SLS设置为0，以便仅关注VFWD_WRN标志。

有关OTP模拟和编程的更多详细信息，请参阅TLD7002-16 OTP编程[3]和OTP参数设置[4]应用笔记。

结论

TLD7002-16ES 智能网关芯片通过 UART OVER CAN 通讯口线，实现车灯 ECU 的 MCU-Less 架构。这 种设计减少了 40% 硬件复杂度及 25% 线束需求，推动了域集中式电气设计的革新。同时，它能更好满足软件定义汽车（SDV）对车灯系统的动态配置需求。单芯片集成方案替代传统分立设计，降低 30%BOM 成本。作为高性价比车灯控制平台，TLD7002-16ES 兼顾了功能安全、灵活扩展与可靠性升级，为智能车灯系统提供了坚实的硬件基础支撑。

本文转载自电子设计与芯片应用2025.4月第32卷。作者英飞凌 苏星&Fragiacomo Fabio。
