宏集方案 | 不再围着一块屏幕转，PLC无线远程调试让协作与效率翻倍

01

背景：传统PLC调试限制重重

Background

在工业自动化领域，PLC（可编程逻辑控制器）作为核心控制设备，广泛应用于制造业、生产线和智能工厂。随着工业4.0的推进，企业对PLC系统的调试、监控和维护需求日益复杂，传统PLC的程序调试、参数修改、状态监控依赖于固定的HMI（触摸屏或工控屏）或上位机。然而，随着生产规模扩大、自动化程度提高，传统PLC调试方式逐渐暴露出以下几个问题：

1. 受限于物理位置

工程师必须长时间停留在HMI或机柜旁进行调试。

一旦需要在不同工位、不同产线之间切换，往往需要来回奔波，效率低下。

2. 协作困难

在复杂的设备调试过程中，通常需要多名工程师配合。

由于HMI位置固定，工程师之间无法灵活分工，容易造成沟通效率低。

3. 调试灵活性不足

部分场景下，工程师需要边观察现场设备状态，边进行参数调整，由于HMI无法随身携带，调试过程缺乏灵活性。

4. 安全隐患

人员长时间驻守设备旁，增加人员的安全风险，如暴露于噪声、粉尘或高温环境。

因此，企业需要一种能够打破空间限制、提升调试灵活性、降低运维成本、降低人员安全风险的解决方案。

02

宏集解决方案: PLC无线远程调试

Solutions

针对上述痛点问题，我们提出了“PLC无线远程调试解决方案”。该方案通过一台支持200+工业通讯协议的物联网网关代替传统的HMI，实现PLC的数据采集和控制，并在网关内部构建可视化界面并发布到Web服务器；同时，用户只需要使用一台平板电脑即可通过无线网络访问网关，进入网关的可视化界面，从而实现跨区域、无线化、移动化的PLC远程调试。

该方案的架构图与实物图如下所示。

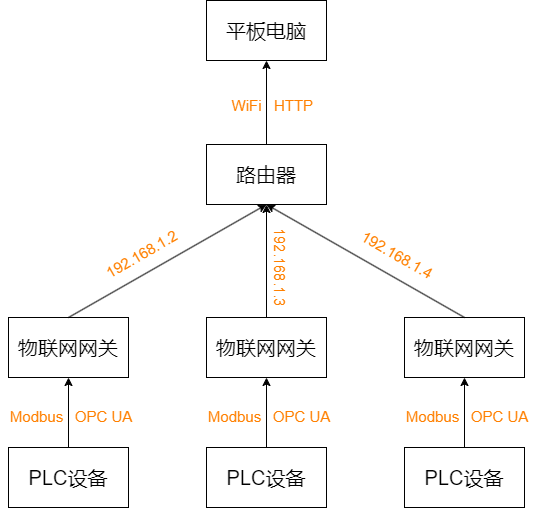

图1 架构图

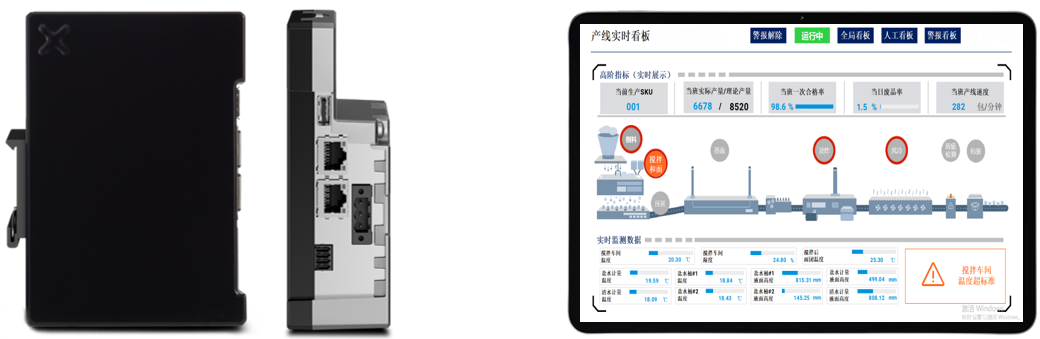

图2 实物图

该方案的核心价值点包括：

01

200+工业设备协议驱动

宏集物联网网关支持200+通讯协议，包含OPC UA、Modbus RTU、Modbus TCP、EtherCAT、Profinet、Powerlink、485，以及西门子、AB、施耐德、ABB、三菱、欧姆龙、倍福、CODESYS、GE、等主流PLC协议，同时支持扩展本地IO模块采集现场IO数据，适配OT端99.99%的PLC、变频器、传感器、智能电表、阀门、温度计、流量计、浓度计等仪器仪表设备。

02

内置可视化界面与Web服务器

宏集物联网网关内置轻量化组态工具，支持拖拽式页面配置，用户可自行设计调试界面。此外，网关内置Web服务器，将其内部的可视化界面发布至Web服务器，用户无需安装客户端软件，通过浏览器（如微软Edge、谷歌Chrome、火狐Firefox等）即可访问可视化界面，查看PLC状态、修改参数、诊断故障。

03

移动化运维

工程师可携带平板电脑在生产现场自由走动，一边观察设备实际运行状态，一边进行参数修改，避免了传统HMI“绑死在固定位置”的问题，大幅提升调试效率。

04

灵活性

该方案支持分布式架构部署，用户通过一台平板电脑便可访问多台物联网网关，进而实现多台PLC设备的远程调试，大大提高调试效率。

03

宏集方案优势: 安全灵活高效

Highlights

PLC无线远程调试方案能够给客户带来以下价值：

01

提升调试效率

工程师不再局限于HMI位置，可以在设备周边自由调试，减少往返和等待时间。据相关数据统计，调试效率平均提升 30%~50%。

02

优化人员配置

支持多人同时访问可视化界面，不同工程师可以在不同终端同时查看调试数据，提升团队协作效率。

03

提升安全性

在某些危险工艺或高噪声、高温环境中，工程师可以远离危险区域，通过无线方式进行调试和监控，保障人身安全。

04

降低硬件依赖

方案完全基于通用硬件（平板电脑+物联网网关），无需采购额外HMI设备，节省初期投资与后期维护成本。

05

灵活可扩展

未来如果企业需要接入更多设备或扩展远程监控功能，网关仍可通过协议扩展、云对接等方式快速升级，保障投资长期价值。

04

客户实例

Use case

常州某头部精密仪器制造商在调试一条新生产线时，现场工程师遇到以下问题：

每次调试都必须到固定的HMI面前，无法远程修改PLC的运动控制参数；

无法远程查看PLC的状态反馈。

使用我们的PLC无线远程调试方案后：

（1）工程师携带一个小米平板电脑，即可随时访问PLC的状态反馈并能随时修改产线的运动控制参数。

（2）网关内置的看板让调试过程更加直观，运行数据、报警信息一目了然。

（3）多名工程师可通过不同的平板电脑同时访问，调试协同效率提升显著。

据该客户的反馈，产线的调试效率提高了30%左右，节省了大量人力成本。

总结

宏集PLC无线远程调试方案不仅解决了传统HMI调试方式中的空间限制、效率低下和硬件依赖问题，还帮助客户实现了 更高效、更安全、更低成本的工业运维模式。

随着工业自动化向智能化、移动化发展，该方案将成为企业数字化车间与智慧工厂建设的重要组成部分，为客户带来持续的竞争优势。
