?TPS54672 数据手册摘要

作为 SWIFT? 系列 DC/DC 稳压器的一员，TPS54672 有源总线终端同步 PWM 转换器集成了所有必需的有源元件。基板上包含一个真正的高性能电压误差放大器，可在选择输出滤波器 L 和 C 组件时实现最佳性能和灵活性;欠压锁定电路，用于防止启动，直到输入电压达到 3 V;缓慢启动控制以限制浪涌电流;以及指示有效作条件的状态输出。

该TPS54672采用耐热增强型 28 引脚 TSSOP （PWP） PowerPAD? 封装，无需笨重的散热器。TI 提供评估模块和 SWIFT? 设计器软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。
*附件：tps54672.pdf

特性

• 跟踪外部施加的基准电压
• 30 m、12 A 峰值 MOSFET 开关，可在 6A 连续输出源电流或灌电流下实现高效率
• 6% 至 90% VIN 输出跟踪范围
• PWM 频率范围：固定 350 kHz 或可调 280 至 700 kHz
• 负载受峰值电流限制和热关断保护
• 集成解决方案减少电路板面积和元件数量
• 应用
  • DDR存储器终止电压
  • GTL 和 STL 高速逻辑系列的有源端接
  • DAC控制的大电流输出级
  • 精密负载点电源

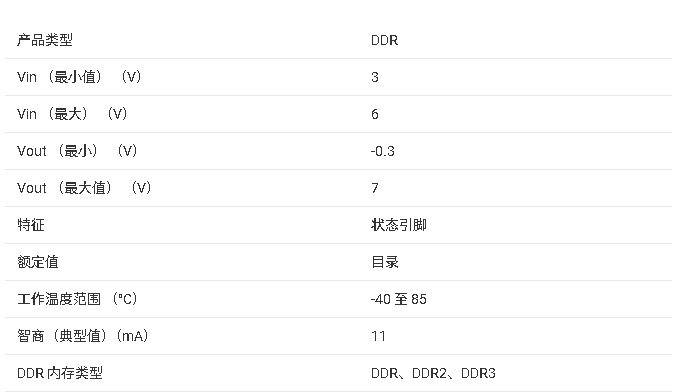

参数

?1. 产品概述?
TPS54672是德州仪器SWIFT?系列DC/DC稳压器成员，集成高性能同步PWM控制器与MOSFET，专用于DDR内存终止电压、GTL/STL总线主动终端等高电流应用。

• ?关键特性?：
  • 6A连续输出电流（峰值12A），集成30mΩ MOSFET开关
  • 输入电压范围3V至6V，输出跟踪范围6%-90%
  • 可调PWM频率（280-700kHz）或固定350kHz
  • 内置过流保护、热关断及欠压锁定（UVLO）

?2. 功能模块?

• ?控制核心?：电压误差放大器（5MHz带宽）、PWM比较器、自适应死区控制
• ?保护机制?：
  • 逐周期电流限制（响应时间200ns）
  • 热关断（150°C触发，10°C滞后）
  • 状态指示（STATUS引脚）
• ?调节功能?：通过REFIN引脚支持外部参考电压跟踪，慢启动控制（0.25V/ms）

?3. 典型应用?

• ?DDR内存终端电路?：支持VTTQ生成，动态响应快（见图12负载瞬态波形）
• ?PCB设计要点?：
  • 分离模拟/功率地平面，PowerPAD需焊接散热
  • 输入/输出电容需低ESR（如陶瓷电容）
  • 补偿网络推荐Type 3拓扑（交叉频率135kHz）

?4. 封装与订购?

• ?封装?：28引脚HTSSOP（PWP）带PowerPAD?，尺寸6.4mm×9.7mm
• ?工作温度?：-40°C至85°C
• ?型号示例?：TPS54672PWP（管装）、TPS54672PWPR（卷带）
