Texas Instruments bq27427EVM评估模块 (EVM) 是用于bq27427 电量计IC的完整评估体系。评估模块包括一个带集成感应电阻器的bq27427电路模块。使用此评估模块时，需要配备用于电量监测计接口的EV2400 PC接口板、PC USB电缆以及基于Microsoft? Windows?的PC软件。该电路模块包括一个Texas Instruments bq27427集成电路，以及监控和预测容量所需的所有其他板载元件，适用于系统侧电量计量解决方案。该电路模块连接到EV2400接口板和软件，用户可以读取数据寄存器、更新 RAM、记录循环数据以及评估整体功能。

数据手册：*附件：Texas Instruments bq27427EVM评估模块 (EVM)数据手册.pdf

特性

• 完整评估系统，用于采用Impedance Track?技术的bq27427电量计
• 已组装的电路模块，便于快速设置
• 个人电脑 (PC) 软件和接口板，便于轻松评估
• 软件支持记录数据，便于进行系统分析

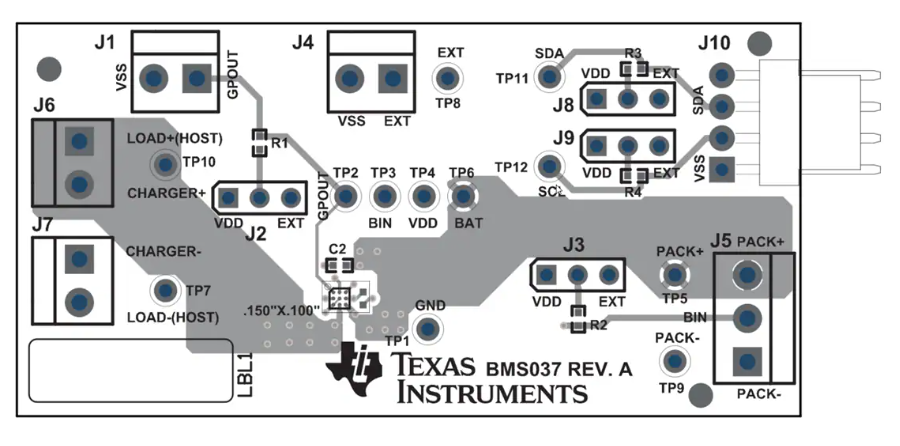

板布局

BQ27427EVM评估模块技术解析：单电池阻抗追踪电量计的完整解决方案

产品概述

BQ27427EVM评估模块是德州仪器(TI)推出的一款针对单节锂离子电池管理的完整评估系统，基于BQ27427阻抗追踪(Impedance Track?)电量计芯片设计。该模块集成了电流检测电阻和所有必需的配套元件，为工程师提供快速评估系统侧电量计解决方案的平台。

?核心特性?：

• ?高精度监测?：集成阻抗追踪技术，精确预测电池容量
• ?完整评估系统?：包含电路模块、PC接口板和配套软件
• ?灵活配置?：支持数据寄存器读取、RAM更新和循环数据记录
• ?宽工作范围?：输入电压2.7V-4.3V，支持0-2.5A充放电电流监测
• ?增强接口?：I2C通信接口，支持EV2400 PC连接

评估系统组成

硬件架构

? 1. 电路模块(BMS037) ?：

• 核心器件：BQ27427YZF(DSBGA封装)
• 关键接口：
  • J5：电池组连接端(PACK+, PACK-)
  • J10：I2C通信接口(SDA, SCL, VSS)
  • J6/J7：系统负载/充电器接口
  • J1/J5：信号输出端(BIN, GPOUT)

?2. EV2400 PC接口板?：

• USB转I2C通信桥接
• 提供5.5V/3.3V电源输出
• 支持bqStudio软件数据交互

?3. 配套线缆?：

• USB Type-A转Micro-B线缆
• 模块间连接线束

关键技术特性

1. 阻抗追踪技术

BQ27427采用TI专利阻抗追踪算法：

• 实时监测电池阻抗变化
• 动态调整容量预测模型
• 支持-20°C至60°C工作温度范围
• 典型电压测量精度±0.5%

2. 硬件设计亮点

?电源管理系统?：

• 集成14.7kΩ、10kΩ、5.1kΩ精密电阻网络
• 0.47μF/1μF陶瓷去耦电容配置
• 6层PCB设计优化信号完整性

?接口保护?：

• 所有数字信号线串联49.9Ω电阻
• CS/PWDN/RESET引脚配置100kΩ上拉
• 专用测试点(TP1-TP12)方便调试

软件配置指南

1. bqStudio安装与配置

安装步骤：

1. 从TI官网下载最新版bqStudio
2. 断开EV2400与PC的连接
3. 运行安装程序并按提示完成安装
4. 连接硬件后启动软件

关键功能界面：

• ?寄存器屏幕?：实时显示电量计状态数据
• ?数据存储器?：配置电池参数(容量、电压阈值等)
• ?校准屏幕?：执行电压/电流偏移校准

2. 参数配置流程

1. 通过"Data Memory"界面访问配置参数
2. 修改以下关键参数：
   • Design Capacity(设计容量)
   • Terminate Voltage(终止电压)
   • Taper Current(充电终止电流)
3. 导出配置为*.gg.csv文件备份

硬件连接方法

评估系统连接步骤

1. ?电池连接?：
   • PACK+接电池正极
   • PACK-接电池负极
2. ?EV2400接口?：
   • SDA接EV2400 SDA
   • SCL接EV2400 SCL
   • VSS接EV2400 GND
3. ?负载/充电器连接?：
   • CHARGER+/LOAD+接正极
   • CHARGER-/LOAD-接负极

注意：校准前需确保无电流流经检测电阻

典型应用场景

1. ?便携式医疗设备?：
   • 精确监测电池剩余使用时间
   • 支持安全关断功能
2. ?工业手持终端?：
   • 宽温度范围内可靠工作
   • 记录电池循环数据
3. ?消费电子产品?：
   • 小型化系统侧解决方案
   • 支持1A以上快充监测

设计资源与支持

TI提供完整开发支持：

• ?参考设计?：原理图/布局/Gerber文件
• ?技术文档?：
  • BQ27427数据手册(SLUUAC5)
  • 阻抗追踪技术白皮书
• ?开发工具?：WEBENCH?电池设计工具
• ?软件资源?：bqStudio下载及用户指南

评估建议

1. ?初始配置?：
   • 使用默认参数建立基线
   • 记录3次完整充放电循环数据
2. ?参数优化?：
   • 根据实际电池特性调整设计容量
   • 优化充电终止条件
3. ?验证测试?：
   • 在不同环境温度下验证精度
   • 进行动态负载测试
