UCC3973 BiCMOS冷阴极荧光灯驱动器控制器技术手册

用于笔记本电脑或便携式应用的冷阴极荧光灯 （CCFL） 转换器的设计目标包括体积小、效率高和成本低。UCC3972/3 CCFL 控制器提供必要的电路块，以在小尺寸 8 引脚 TSSOP 封装中实现高效 CCFL 背光电源。BiCMOS控制器的工作电流通常低于1mA，与需要5mA至10mA工作电流的双极性控制器相比，提高了整体系统效率。

通过集成反馈控制的PWM驱动器级、开路灯保护、启动延迟以及降压级和推挽级之间的同步电路等功能，最大限度地减少了外部器件数量并降低了系统成本。UCC3972/3 包括一个内部分流稳压器，允许该器件在 4.5V 至 25V 的输入电压下工作。该器件支持模拟和外部生成的低频调光工作模式。
*附件：ucc3973.pdf

该UCC3973在降压引脚上增加了一个可编程电压钳位。此功能可用于保护变压器免受过压tage 在启动期间或发生开路灯时。变压器电压是通过在检测到过电压时降低占空比来控制的。

特性

• 1mA典型电源电流
• 精确的灯电流控制
• 模拟或低频调光功能
• 开灯保护
• 可编程启动延迟
• 4.5V至25V工作电压
• PWM频率与外部谐振槽同步
• 提供 8 引脚 TSSOP 和 SOIC 封装
• 内部电压钳可保护变压器免受过压 （UCC3973） 的影响

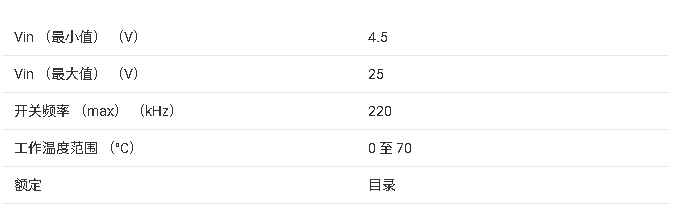

参数

?1. 产品概述?

• ?型号系列?：UCC1972/3、UCC2972/3、UCC3972/3，均为BiCMOS冷阴极荧光灯（CCFL）驱动控制器。
• ?应用场景?：笔记本计算机、便携设备等LCD背光电源设计，需满足小尺寸、高效率、低成本需求。
• ?封装?：8引脚TSSOP和SOIC封装，UCC3973额外提供变压器过压保护功能（内部电压钳位）。

?2. 核心特性?

• ?低功耗?：典型工作电流1mA（相比双极型控制器5-10mA更高效）。
• ?精准控制?：支持模拟/低频调光、可编程启动延迟（通过MODE引脚电容设置）。
• ?保护功能?：
  • 开灯保护（检测到BUCK引脚电压异常时关闭输出）。
  • UCC3973内置变压器过压钳位（限制初级电压至9V峰值）。
• ?宽电压输入?：4.5V至25V工作范围，集成18V稳压器（VDD引脚）。

?3. 典型应用电路?

• ?拓扑结构?：电流馈送推挽拓扑，包含谐振推挽级、高压输出级和Buck预稳压级。
  • ?Buck级?：同步至谐振频率（2倍变压器开关频率），提供直流电流控制。
  • ?谐振级?：由变压器初级电感与谐振电容（CRES）决定频率，次级通过高压变压器驱动CCFL。
• ?调光方式?：
  • ?模拟调光?：通过电位器或DAC控制反馈节点电压。
  • ? 低频调光（LFD） ?：以PWM信号开关灯管（>100Hz避免闪烁）。

?4. 关键设计参数?

• ?变压器选型?：需平衡尺寸与效率（如Coiltronics CTX110600，损耗约5%）。
• ?谐振电容?：需与次级阻抗匹配（CRES = N? × CBALLAST）。
• ?电感与MOSFET?：Buck电感需满足连续/断续模式（如150?H），MOSFET选型需权衡导通损耗与开关损耗（如IRFL014）。

?5. 保护与启动机制?

• ?开灯检测?：BUCK引脚电压低于阈值（7V峰值）持续7个周期触发保护。
• ?启动延迟?：MODE引脚电容（如10?F）提供1秒软启动时间，确保灯管可靠点亮。
• ?过压保护?：UCC3973通过FB引脚限流降低占空比，限制变压器电压。

?6. 性能与效率?

• ?效率?：系统效率75%-85%，受输入电压、灯功率及布局影响（图18-19）。
• ?温度影响?：灯管启辉电压随温度降低而升高（图13），需设计余量。

?7. 设计注意事项?

• ?布局优化?：减少次级寄生电容以提升效率。
• ?冷启动?：低温环境需更高启辉电压（公式15：VSTRIKE = NS
  × π × VINPUT）。
• ?寿命与电流?：超额定电流运行会缩短灯管寿命（图16）。

?文档完整覆盖了控制器功能、电路设计、调光方法及保护机制，适用于便携设备背光电源的高效实现。
