Texas Instruments TPS56837HEVM降压转换器评估模块（EVM）设计用于协助评估TPS56837H。TPS56837H是一款高效、易用的同步降压转换器，具有4.5V至28V的宽输入电压范围，在4V至22V的输出电压范围内支持高达8A的连续输出电流，适用于USB供电（USB PD）应用。Texas Instruments TPS56837H以经济模式运行，可在轻负载条件下通过500kHz的固定开关频率实现高效率，并可通过MODE引脚配置选择三种电流限制。D-CAP3? 控制模式提供一种易于设计的稳定调节，仅需很少的外部元件，且支持具有成本效益的陶瓷电容器。

数据手册：*附件：Texas Instruments TPS56837HEVM降压转换器评估模块数据手册.pdf

特性

• 4.5 V 到 28 V 的输入电压范围
• 输出电压范围：4 V至22 V
• 支持8 A连续输出电流
• 大占空比运行
• PSM模式
• 良好的效率和热性能

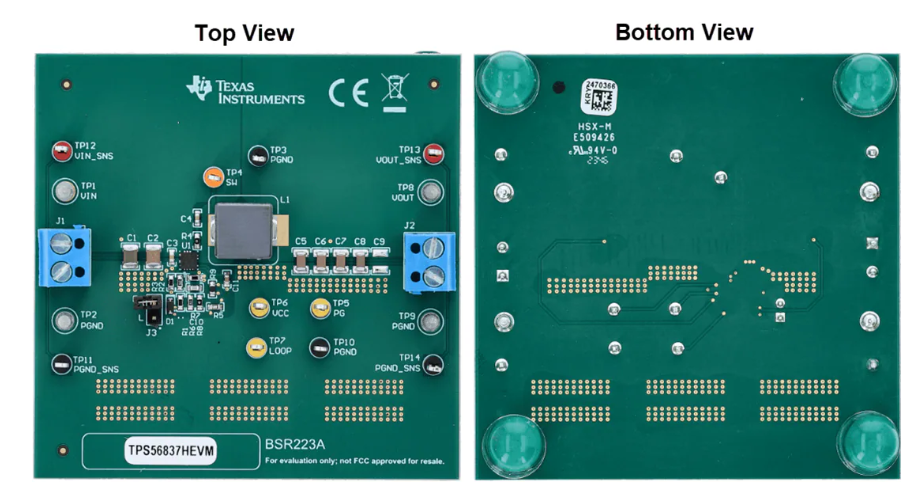

板布局

TPS56837HEVM降压转换器评估模块技术解析与应用指南

一、产品核心特性与技术创新

TPS56837HEVM是基于TPS56837H器件的同步降压转换器评估模块，具有以下显著特性：

?宽电压输入能力?：

• 4.5V至28V输入电压范围（评估模块限定16V-28V）
• 支持高达98%占空比操作
• 8A连续输出电流能力（评估模块配置为15.12V输出）

?高效能架构?：

• DCAP3?控制模式提供稳定调节
• 500kHz固定开关频率
• 峰值效率达97.8%（VIN=24V，IOUT=4A时）

?集成化设计?：

• 10引脚3.0mm×3.0mm QFN HotRod?封装
• 评估板尺寸3000mil×3000mil（76.2mm×76.2mm）

二、关键性能参数

三、测试配置与结果

1. 测试连接规范

• ?输入连接?：J1(VIN)通过20AWG线缆连接电源
• ?输出连接?：J2(VOUT)通过20AWG线缆连接负载
• ?关键测试点?：
  • TP12(VIN监测)
  • TP13(VOUT监测)
  • TP4(开关节点)

2. 典型测试波形

• ?启动特性?：EN信号上升至输出稳定约2ms(IOUT=8A)
• ?关闭特性?：EN信号下降至完全关断约200μs
• ?纹波表现?：
  • 轻载(0.01A)：200mVpp
  • 满载(8A)：80mVpp

四、PCB设计要点

1. 叠层结构

• 4层板设计
• 顶层/底层：2oz铜厚
• 内层1/2：1oz铜厚

2. 布局关键

• 功率路径最短化原则
• 输入电容距VIN引脚<3mm
• SW节点铜箔面积最小化
• 采用星型接地拓扑

3. 热管理

• 利用GND引脚作为主要散热路径
• HotRod?封装热优化设计
• 建议采用4层板堆叠设计

五、典型应用场景

1. USB PD电源

• 支持USB Power Delivery应用
• 适配4V-22V输出电压范围
• 满足8A大电流需求

2. 工业应用

• 工业PC和EPOS系统
• 工厂自动化控制设备
• 多功能打印机

3. 消费电子

• 显示器和电视
• 笔记本电脑
• 便携式电子设备
