元王连接器仿真分析软件介绍-电子发烧友网

来源：元王

连接器是电子设备不可缺少的部件，它的应用十分广泛，既存在于日常使用的各类电子产品中，也出现在高端国防产品中，在工业、通信、交通、医疗等各个领域也都发挥着重要作用。

根据应用对象、频率、功率、应用环境的不同，连接器形式和结构也千变万化。使得连接器的设计趋于多样化，新产品研发周期缩短，对连接器产品的信号传输技术、安全性、环境适应性、使用寿命等方面都提出了更高的要求，从而增加了产品设计研发的难度。

元王连接器分析软件以连接器的设计实验数据为依据，通过仿真模拟分析了连接器在插拔力分析、正压力分析、端子保持力分析、温升分析、掀盖作用力分析、Housing强度及变形分析、振动分析、正弦振动分析和冲击分析等方面的性能或工况，其分析结果为连接器的详细结构设计提供依据和优化建议，同时为设备的安全可靠运行提供校核结果。

一、功能模块

模块名称	功能

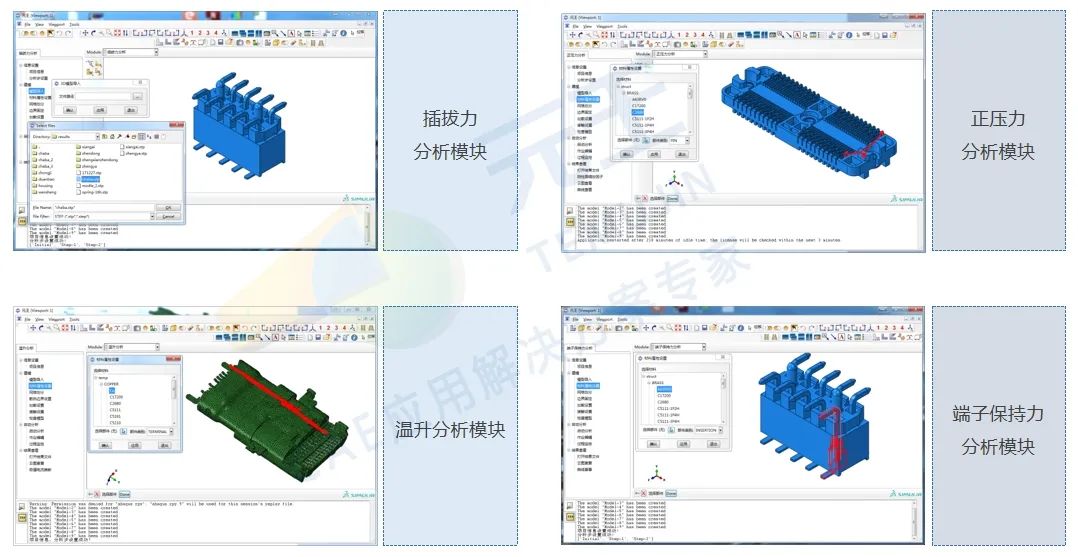

插拔力分析	连接器3D模型导入、材料属性设置、网格划分、加载设置、边界固定、接触设置、检查模型、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、应力云图风险判断、位移云图风险判断、应变云图风险判断、疲劳寿命曲线、曲线编辑、预压分析、分部分析、曲线拟合、六面体网格划分。
正压力分析	项目信息、连接器3D模型导入、材料属性设置、网格划分、加载设置、边界固定、接触设置、检查模型、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、刚性面缩放因子、应力云图风险判断、位移云图风险判断、应变云图风险判断、疲劳寿命曲线。
温升分析	项目信息、连接器3D模型导入、连接器3D网格模型导入、材料属性设置、网格划分、接触设置、散热边界设置、加载设置、检查模型、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、电流云图风险判断、温度云图风险判断、极值电流推断、接触电阻设置。
端子保持力分析	项目信息、连接器3D模型导入、材料属性设置、网格划分、加载设置、边界固定、接触设置、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、应力云图风险判断、位移云图风险判断、应变云图风险判断、疲劳寿命曲线。
掀盖作用力分析	项目信息、连接器3D模型导入、材料属性设置、网格划分、参考点、设置、耦合设置、加载设置、边界固定、检查模型、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、应力云图风险判断、位移云图风险判断、应变云图风险判断。

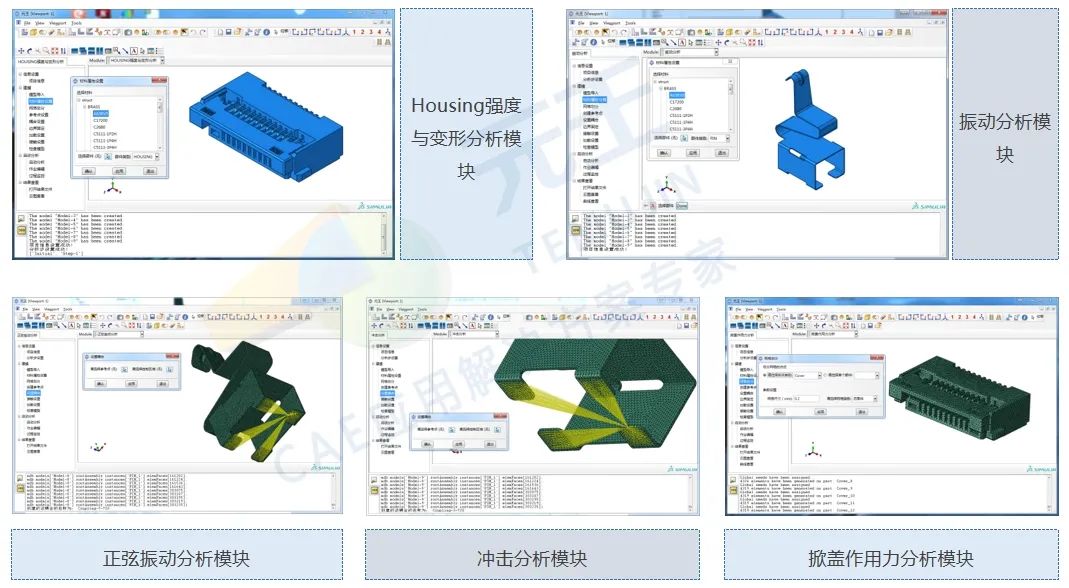

HOUSING强度与变形分析	项目信息、连接器3D模型导入、材料属性设置、网格划分、参考点设置、耦合设置、加载设置、边界固定、接触设置、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、应力云图风险判断、位移云图风险判断、应变云图风险判断、预压分析、分部分析、曲线拟合、六面体网格划分。
振动分析	项目信息、连接器3D模型导入、连接器3D网格模型导入、材料属性设置、网格划分、参考点设置、分析步设置、边界固定、耦合设置、绑定设置、载荷设置、检查模型、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、位移云图风险判断、位移与频率曲线、均方根应力云图风险判断。
正弦振动分析	项目信息、连接器3D模型导入、连接器3D网格模型导入、材料属性设置、网格划分、参考点设置、分析步设置、加载设置、接触设置、耦合设置、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、位移云图风险判断、打开结果文件、位移云图风险判断。
冲击分析	项目信息、连接器3D模型导入、连接器3D网格模型导入、材料属性设置、网格划分、参考点设置、分析步设置、加载设置、接触设置、耦合设置、检查模型、自动分析，终止计算，显示结果；计算过程监控、打开结果文件、位移云图风险判断。
