EA直流电源并联状态下突加载均流测试解决方案

电源并联扩容的关键之处

在实际应用中，为了应对各种不同的使用需求，保证测试的灵活性、节省成本等种种原因，我们需要对多台直流电源进行并联达到扩容，以提升输出电流能力，提高输出功率。通过单机并联的组合方式，我们可以获得更灵活的选型应对方案。

但是电源输出参数的扩展，仅仅通过将模块简单的并联在一起，并不能保证各模块输出电流完全一致。很可能出现模块间不同负荷的情况，影响整个电源系统的稳定运行。

因此并联系统中的均流控制一直是电源并联的重点和难点。

并联均流简单来说就是并联以后，每个电源输出端的电压是相等的，而总电路电流等于每个电源上电流之和。但均流并不只论稳态下，更关键是在于瞬态和负载突变时的表现。

市场上大多电源并机后，在面对负载突然变化时，常出现电流瞬态输出不均衡的情况，这会导致每台单机瞬态带载量分配异常，系统故障率增加；由于应对负载调整的动态均流能力欠佳，并机扩容容量及系统稳定性均受到限制。

EA电源并机状态下，突加载均流验证测试的表现又是如何？一起去看下工程师的现场测试结果。

突加载均流测试设备配置

示波器型号

Tek-MDO34

电流探头型号

Tek-TCP0150 150A

Tek-TCP404XL 750A

电源型号

EA PSI 10360-120 3U *2台

负载型号

EA PSB 10360-480

测试现场环境

Test site video

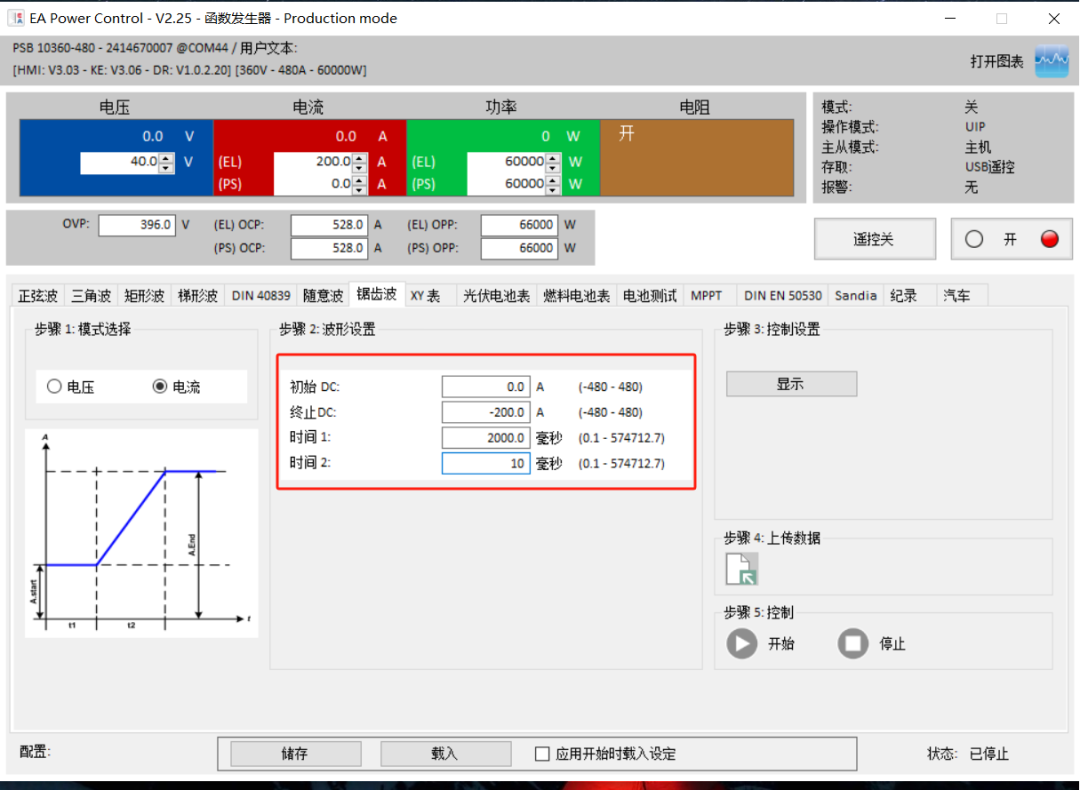

测试数据如下（附图）： 根据实际测试工况，PSB 10360-480模拟了用户负载拉载，设定如下图。

0-200A 10ms突加载，PSI 10360-120*2并机均流测试波形如下:

PSI 10360-120#1

电源输出电流瞬态增幅测量值：100.8A

PSI 10360-120#2

电源输出电流瞬态增幅测量值：99.2A

测试过程呈现了EA电源并机后应对负载突变的均流瞬态响应，结果十分接近理论值。

EA Elektro-Automatik的可编程直流电源，其模块化设计、标准化电源和保护模块，可轻松集成在19″ 机架式或封闭式机柜中。电隔离的主-从总线和共享总线保证所有模块都安全平等地共享负载，在面对瞬态的电流突变时，仍然能够完美实现单机的均衡输出。

如此，EA电源可对多达64台单机进行并联，输出功率高达3.84MW，满足当下及未来市场对大功率测试系统日益增加的需求。

并联几乎不需要冗余，可减少配置冗余设备的成本。

保证系统可靠的工作，提高系统稳定的运行。延长设备使用寿命。
