BA系列交流剩余电流传感器 电流变送器 输出4-20mA安科瑞

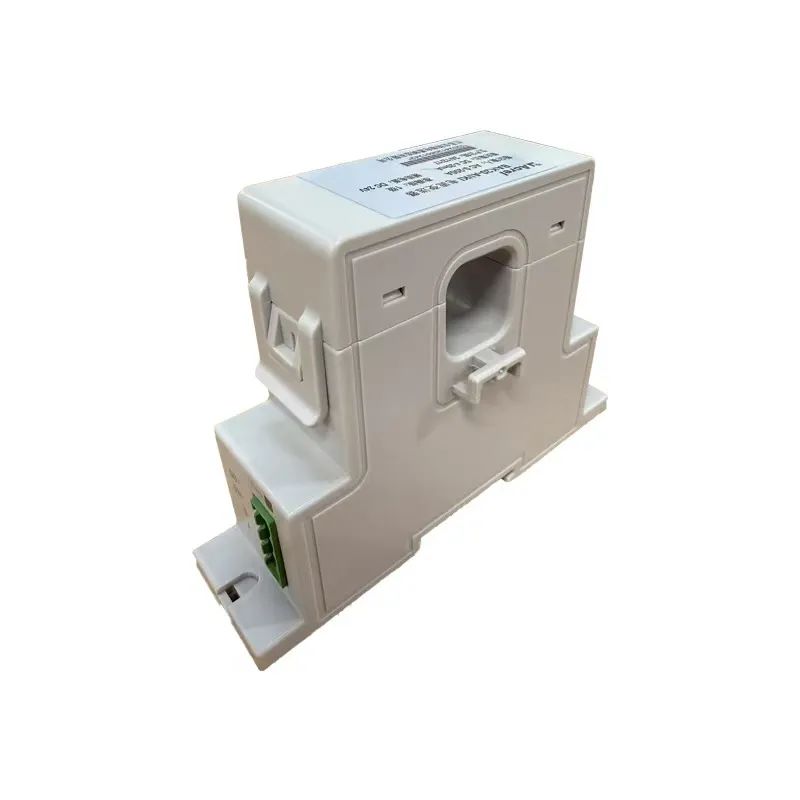

安科瑞开口式 BA 系列交流电流传感器，是工业自动化领域电流监测的核心设备，凭借准确性能与便捷设计，成为众多行业的方案。该系列产品基于电磁感应原理，可实时捕捉电网中的交流电流信号，再通过内置的恒流技术与线性补偿技术，将原始信号隔离变换为标准直流信号输出，不仅确保数据传输的稳定性，还能适配后续各类自动化控制设备，为工业系统的准确调控提供可靠数据支撑。

2.产品优势

在安全性能上，安科瑞开口式 BA 系列采用 DC12V 或 24V 安全电压供电，能轻松适应工业现场复杂的用电环境，规避高压触电风险，保障设备与操作人员的安全，这一特性使其在各类工业场景中具备广泛的适配性。

从应用场景来看，该系列传感器在工业自动化领域表现突出，尤其适配水泥行业超低排建设。在水泥生产过程中，风机、泵类等关键设备的电流变化直接关系到能耗与环保指标，安科瑞开口式 BA 系列可实时监测这些设备的电流运行状态，为超低排系统提供准确的电流数据，助力企业根据数据调整生产参数，优化能耗结构，推动环保指标达标。此外，它还可应用于智能制造、能源管理等领域，为各行业的生产与绿色发展赋能。

更值得一提的是其安装优势，“开口式” 设计让传感器无需拆卸原有线路即可完成安装，大幅缩短施工时间，减少对工业生产的干扰。相较于传统封闭式传感器，安科瑞开口式 BA 系列能在不中断生产的前提下快速部署，显著提升施工效率，降低企业的运维成本。

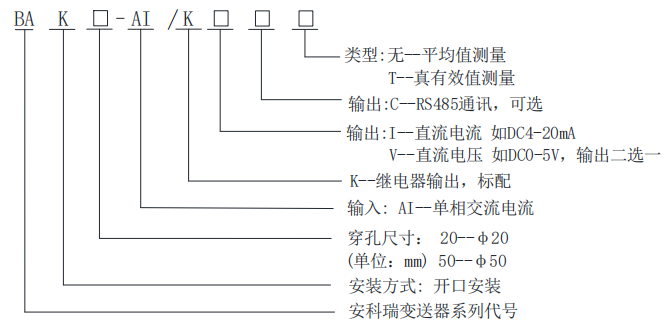

3、型号说明

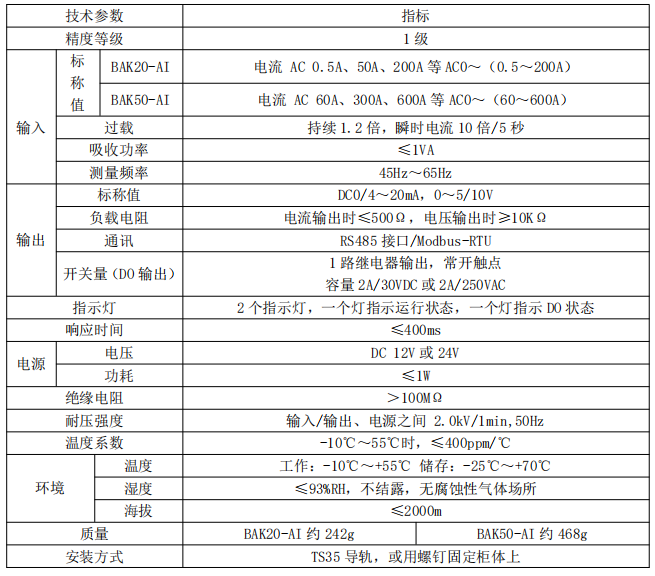

4、技术条件

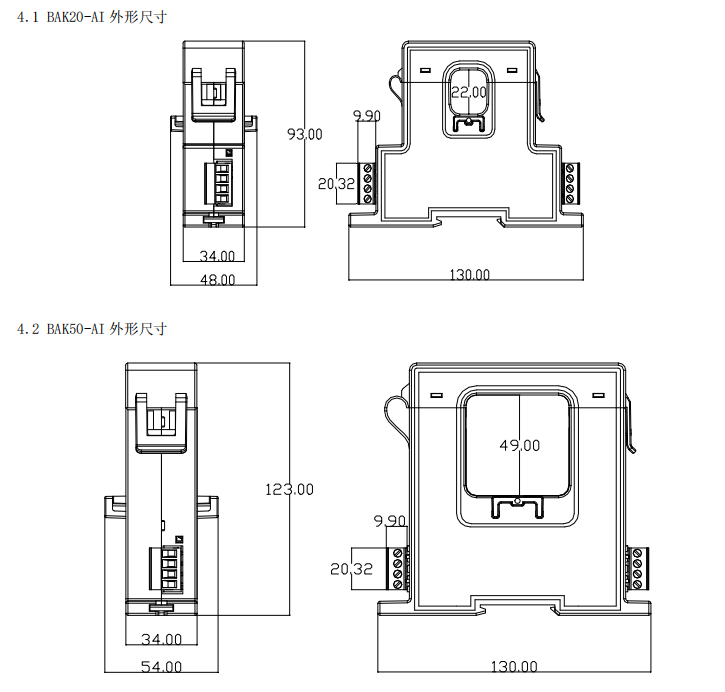

5、外形尺寸

6、接线方式

V+ —— 电源正极（注意电源正极与地不可接反）

V- —— 电源地

OUT- —— 模拟量输出负

OUT+ —— 模拟量输出正

DO-、DO+ --开关量接口

A、B --485 接口

线缆为穿孔输入

指示灯定义：

RUN：正常运行，没有连接 485 通讯时，RUN 灯显示绿灯，1s 闪烁一次；当电流传感器成功连接 485 通讯时，RUN

灯快速闪烁；

Alarm：打开报警开关后，当输入电流达到电流传感器量程的 120%时，Alarm 灯红灯常亮，此时继电器输出闭合；

当输入电流下降到传感器量程 110%以下时，Alarm 灯熄灭。不开启报警开关则 Alarm 不亮，继电器不闭合。

注：

(1) 仪表接线采用可拆卸的接线端子，电源、输出、RS485 通讯和开关量接口侧连接导线采用横截面积为

0.75mm?屏蔽线。

(2) 具体接线按实物外壳上的接线图为准。

7、通讯协议

本协议规定了 BA 电流传感器与数据终端设备进行数据交换的物理连接和通讯协议，其协议方式类同Modbus_RTU 通信规约。

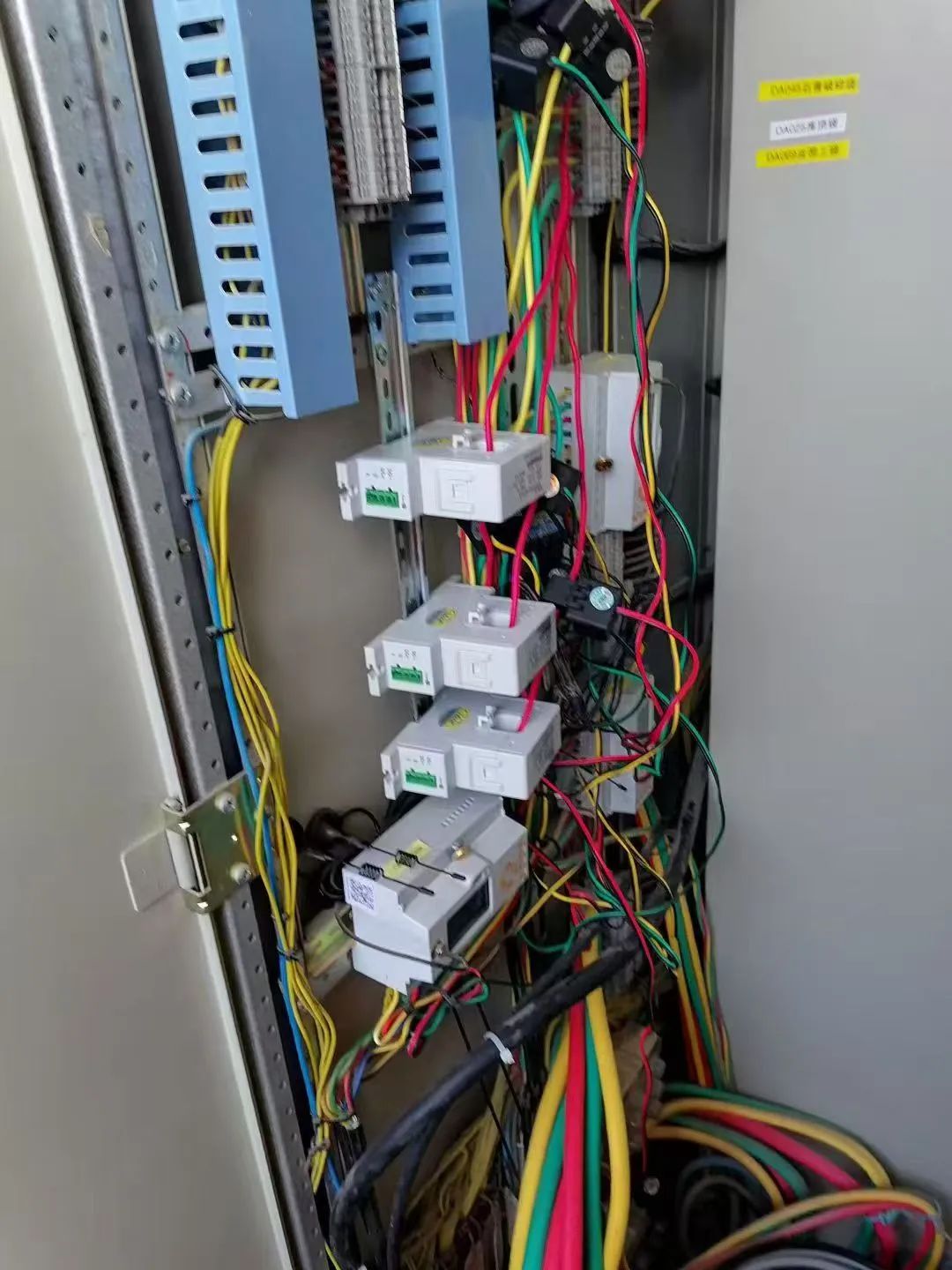

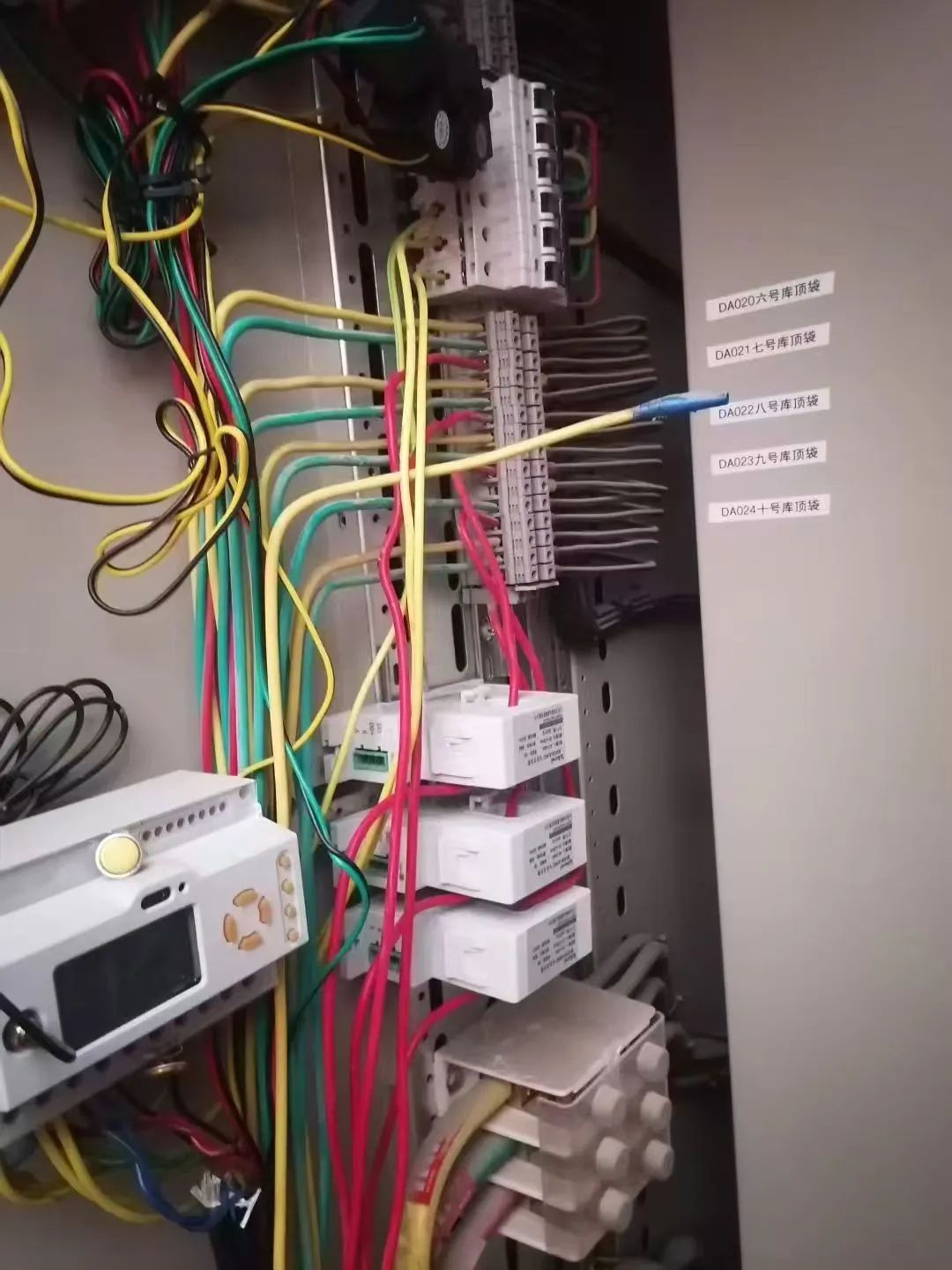

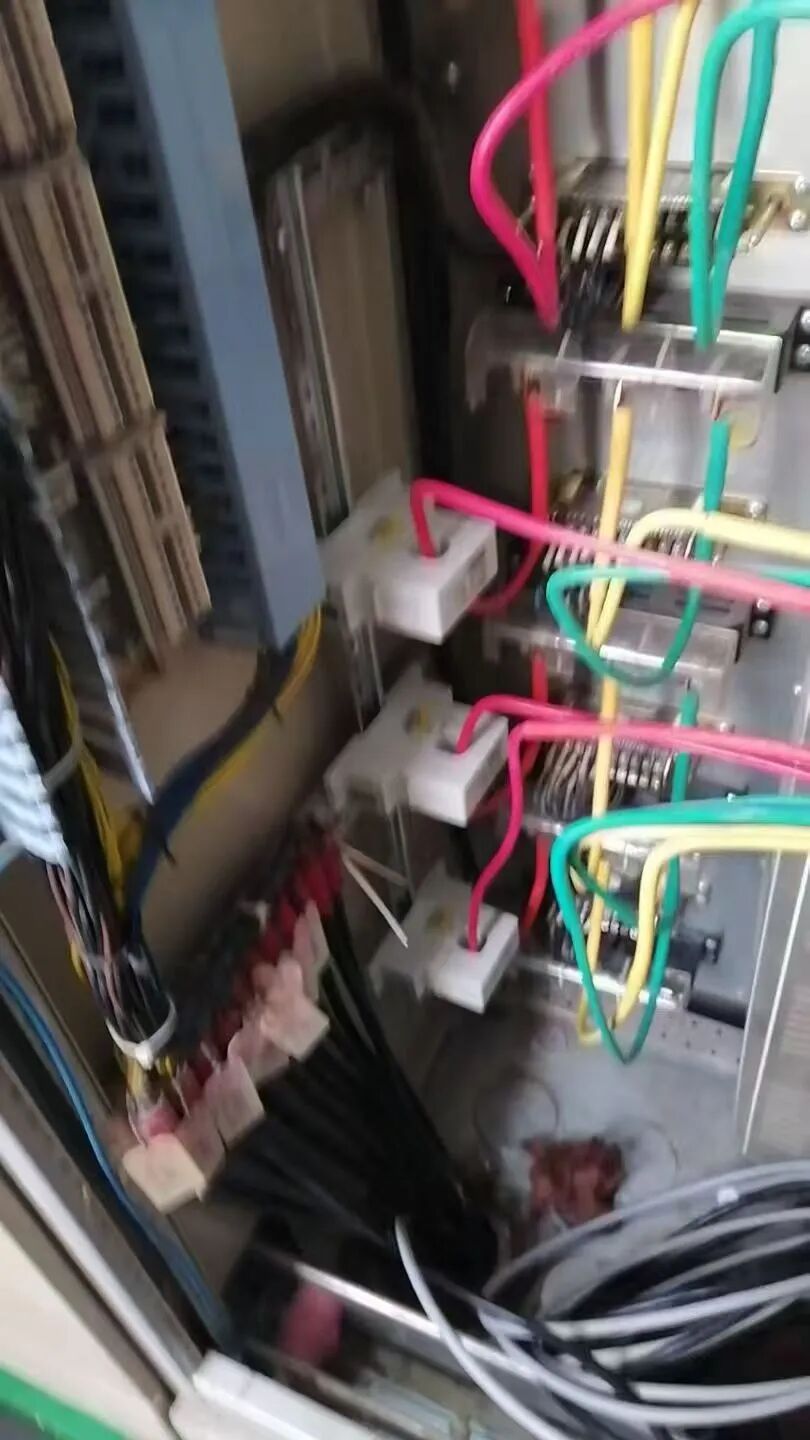

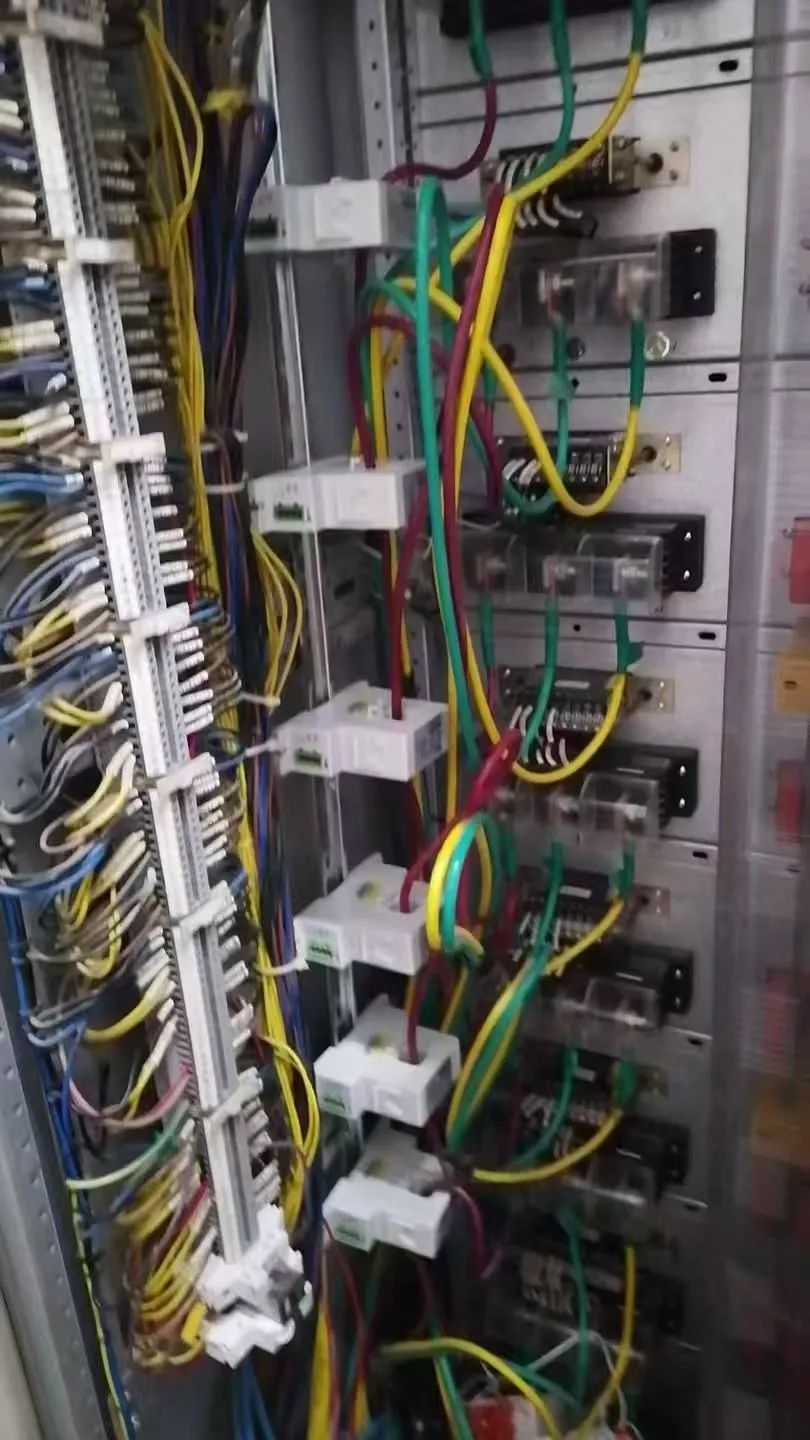

8、现场应用图
